2025年4月21日能源利用及智能化綜合教學設備

SB-SG1000能源利用及智能化綜合教學設備

一、設備概述

能源利用及智能化綜合教學設備綜合能源系統整合多種發電方式（如風電、光伏、熱力發電）及儲能技術，結合智能化管理單元，實現高效、穩定的能源供應。關鍵設備包括風力/光伏發電、利用自然能源發電，低碳且又環保；熱力發電模塊（如燃?xì)�、生物質）等、提供穩定基荷或調峰支持；另外設備還包含離網/并網逆變器以適配不同用電場景，確保電能質量；設備有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。確保實驗過程安全可靠。

本方案構建了一套基于S7-1200 PLC為主控制的綜合性監控系統，采用Modbus RTU/TCP協議與各種儀表以及離、并網模塊間進行通信，實現數據匯總與預處理，實現對綜合能源發電系統中運行數據的實時采集、處理與可視化展示。通過工業級觸摸屏提供直觀的人機交互界面。

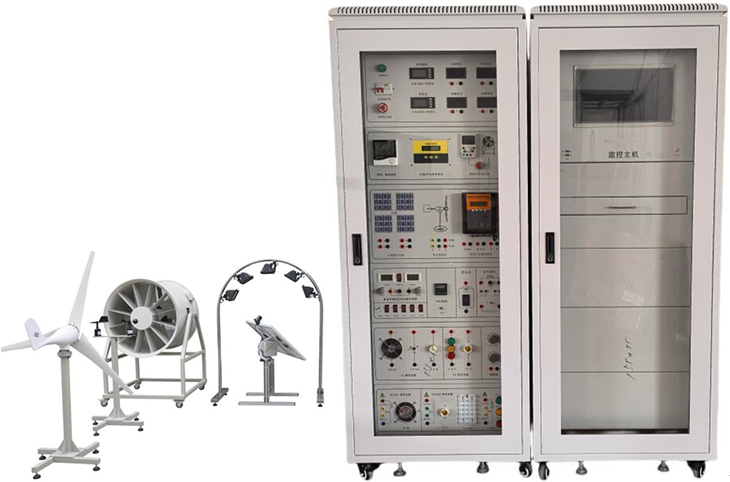

參考圖片

二、技術參數

2.1、設備參數

1.輸入電源：?jiǎn)蜗嗳€制AC 220V±10% 50HZ

2.輸入功率：2.5kw

3.工作環境：

1）溫度：-10℃～+40℃

2）相對濕度：≤90%（+20℃）

3）海拔高度：≤2000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4.設備重量:整體約800kg

5.設備尺寸：寬×深×高

Ø機 柜：800mm×700mm×1800mm×2

Ø光伏發電模塊：1200mm×800mm×1400mm

Ø風力發電模塊：600mm×600mm×1700mm

Ø測風單元模塊：600mm×600mm×1400mm×2

2.2、太陽能電池板（以下方案2選1）

方案1

太陽能電池板采用陣列組裝形式，主要采用至少1塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。

Ø電池板：多晶硅

Ø最大輸出功率：100W

Ø開路電壓：21.24V

Ø工作電壓：17.5V

Ø短路電流：5.56A

Ø模擬光源：1-2KW 鹵素?zé)?/span>

方案2

太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。

Ø最大輸出功率：4*10W

Ø開路電壓：21.24V（并聯），4*21.24V（串聯）

Ø短路電流：4*0.62A（并聯），0.57A（串聯）

模擬光源：500W鹵鎢燈，分別模擬晨日、午日和夕日

人機界面設置有啟動、停止、晨日、午日和夕日等按鈕，通過人機界面中的模擬按鈕，控制晨日、午日、夕日3只光源，人機界面設置有一個計時窗口，采集計時亮燈-滅燈時間序列，每一次亮燈、滅燈后計時器自動復位歸0；亮燈-滅燈時長可通過軟鍵盤設置更改（可更改范圍10秒至300秒）、以便達到最佳實驗效果。

2.3 模擬風源

采用變頻軸流通風機，額定電壓380V、額定頻率50HZ、額定功率2.2KW、額定轉速1420rpm；電機采用2.2KW變頻器驅動；風速可調（0-13m/s）、風速控制精度：0.1m/s、風向控制精度：0.1°

Ø風量：32073 mз/h

Ø風壓：288Pa

Ø轉速：1440 r/min

Ø功率：2.2kW

Ø可調風速：0～13級連續可調

2.4 風力發電機

Ø額定功率：300(W)

Ø額定電壓：12(V)

Ø額定電流：33.3

Ø風輪直徑：1.24(m)

Ø啟動風速：2.5(m/s)

Ø額定風速：9.6(m/s)

Ø安全風速：35(m/s)

Ø工作形式：永磁同步發電機

Ø風葉旋轉方向：順時針

Ø風葉數量：3（片）

Ø風葉材料：玻璃增強聚丙烯材料

Ø電機材料：鋁合金

2.5、測風系統

Ø測量范圍：風速：0～60m/s 風向：0～360°

Ø精度： ±0.1m/s ± 3°

Ø工作電源： AC 220V±20% 50HZ， DC12V、5V或其他供電。

Ø記錄間隔： 1分鐘～240分鐘連續可設置

Ø內部存儲： 4M bit

Ø通訊接口： RS-232/485/USB通訊

Ø環境溫度： -40℃～50℃

Ø轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）

2.6、風力發電控制系統：

Ø工作電壓：12VDC

Ø充電功率Pmax ：600W

Ø光伏功率Pmax ：150W

Ø風機功率Pmax ：450W

Ø充電方式：PWM脈寬調制

Ø充電最大電流 35A

Ø過放保護電壓 11V

Ø過放恢復電壓 12.6V

Ø輸出保護電壓 16V

Ø卸載開始電壓（出廠值）15.5V

Ø卸載開始電流（出廠值） 15A

Ø控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；

Ø負載為100W以下的12V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。

Ø使用32位高速單片機，實現智能控制，自動識別12/24V系統。采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。

Ø多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

Ø具有豐富的工作模式，如光控，光控＋定時，通用控制等模式。

2.7、并網逆變器

Ø輸出電壓：AC 180-260V

Ø工作電壓：18 - 50V，

Ø額定輸出功率≥260W

Ø輸出波形：正弦波(失真度≤3﹪)

Ø輸出頻率：47-55Hz，

ØLED方式顯示工作狀態，并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。

2.8、離網逆變器

Ø直流輸入電壓：9～16VDC 電壓可選

Ø額定蔬出功率：300W

Ø輸出電壓：110/220VAC

Ø輸出波形：純正弦波

Ø輸出頻率：50Hz

Ø工作效率：85%

Ø功率因數：>0.88

Ø波形失真率≤5%

Ø工作環境：溫度-20℃～50℃

Ø相對濕度：﹤90﹪（25℃）

Ø保護功能：極性反接、短路、過熱、過載保護

具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢復功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速并行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控制風扇冷卻，過壓/欠壓/短路/過載/超溫保護

2.9、熱力發電模塊：常規熱力發電包括燃?xì)廨啓C(jī)、生物質發電或工業余熱利用，通過燃燒或熱交換驅動汽輪機發電。智能化控制系統優化燃料效率，減少排放，在綜合能源中作為調峰電源，彌補風光發電的間歇性缺陷。

Ø本系統的熱力供電模塊由壓縮機，熱交換器，銅管（管路）、工質、冷凝器、膨脹機（氣動馬達）、永磁發電機、蒸發器等組成，由變頻器控制壓縮機加熱加壓工質，加熱加壓后工質推動膨脹機（氣動馬達）轉動，膨脹機（氣動馬達）帶動發電機運轉，發出電能，工質經過冷凝器去熱交換器，出來熱交換器去蒸發器，蒸發器在去熱交換器，最后在去壓縮機，工質循環運動。

Ø本模塊適用于150~300℃中低溫?zé)嵩矗ㄈ绻I(yè)余熱、地?zé)峄蛱?yáng)能熱），采用高效熱電材料（TEG）或有機朗肯循環（ORC）技術，將熱能轉換為電能。

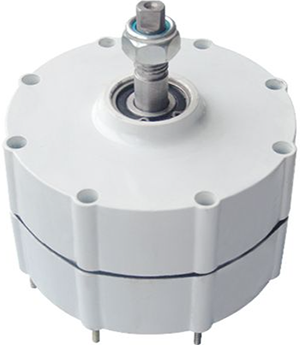

l永磁發電機參數

Ø額定功率：300(W)

Ø額定電壓：0-22(V)

Ø額定電流：33.3

Ø工作形式：永磁同步發電機

Ø電機材料：鋁合金

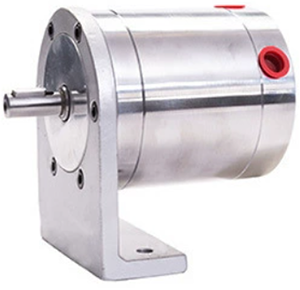

膨脹機（馬達）參數

Ø減速比：1:5

Ø功率：0.6HP

Ø扭矩：15N.m

Ø轉速：280rmp

Ø耗氣量：630L/min

Ø空轉轉速：560rmp

Ø啟動扭矩：24N.m

Ø停止扭矩：30N.m

2.10 儲能模塊：55Ah、電壓12V × 1只

三、智慧能源綜合管理模塊：EMS是系統的"大腦"，集成大數據分析、物聯網（IoT）和人工智能算法，實現：

l多能協同：優化風光儲熱互補，動態分配能源。

l負荷預測：基于天氣和用電歷史調整發電策略。

l實時監控：遠程診斷設備故障，提高運維效率。

l需求響應：參與電網調度，降低用能成本。

3.1 直流電壓、電流表:

Ø電壓測量范圍：DC0-300V；

Ø電壓測量精度：0.2級；

Ø電流測量范圍：0-50A；

Ø電流測量精度：0.5級；

3.2 交流電壓、電流表:

Ø電流、電壓測量精度：0.5級；

Ø功率、有功電能測量精度：0.5級；

Ø頻率測量誤差：±0.05HZ；無功電能：1級；

Ø供電電壓：AC85-265V/DC100-300V；

Ø功耗：≤10VA。

ØC P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器

Ø主板:Intel M11工控固態節能主板

Ø內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。

Ø硬盤:24G SSD固態硬盤

Ø顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。

Ø聲卡:集成ALC662 6聲道高保真音頻控制器

Ø網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。

Ø電源:外置電源（100V至220V寬幅電壓，全球通用）

Ø顯示屏:13寸LED工控屏分辨率：1024*600

Ø觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏

Ø整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，

Ø1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)

Ø2*COM串口,1* 12V DC_JACK輸入接口數字電壓、電流、功率因數表、溫濕度表

Ø直流電壓表：0-200V×3只

Ø交流電流表：5A×1只

Ø交流電壓表：0-500V、交流電流表5A各一只

Ø交流電能計量模塊：電參數測量、運行時間、超載報警、功率報警門限預置、掉電數據保存

Ø溫度、濕度表:溫度測量范圍：-50℃-+70℃ 濕度測量范圍：20%-90%

Ø含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示

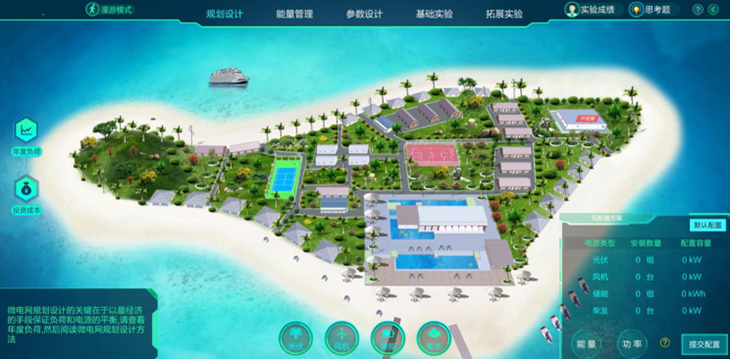

3.1 分布式光伏仿真規劃軟件

一、概述：基于Unity3D軟件，使用C#語言進行開發，采用My Sql作為后臺數據庫，通過FTP協議與數據庫進行通信。軟件使用者通過使用光伏、風力、地?zé)帷⑸镔|(zhì)4種能源設計多能互補方案，完成區域能源的供能結構改造方案設計，并結合區域的氣候數據，模擬區域內實時能耗與供能數據，從而優化出合理的能源結構。

二、用戶管理功能：

1.注冊：支持學生或教師按照學校名稱和手機號碼注冊用戶

2.登錄：支持學生或教師根據手機號碼或用戶名登錄系統。

3.找回密碼：支持學生或教師根據手機號碼找回密碼

4.權限管理：支持主用戶添加或刪除子用戶

5.用戶信息管理：支持用戶信息查看，包括用戶名、學校、真實姓名、學號、上級用戶等

6.異地登錄：同一個賬號24小時內只能在同一臺電腦上登錄，無法在其他電腦上登錄。

7.教學資源

1、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:

1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！

4）配套微課內容不少于30課時。

三、組件數據庫

1.支持查看市面上超過15家光伏組件廠商的實際數據

2.涵蓋了至少500種規格型號的光伏組件數據。

3.每種光伏組件的型號常規參數均可查看：價格、功率、組件類型、峰值電壓、開路電壓、最大允許電壓、電壓溫度系數、峰值電流、短路電流、電流溫度系數、光電轉化效率、長度、重量等

四、逆變器數據庫

1.支持查看市面上超過6家逆變器廠商的實際數據。

2.涵蓋了至少40種規格型號的逆變器數據。

3.每種型號的逆變器常規參數均可查看：價格、最大直流輸入、額定交流輸出、最大效率、歐洲效率、最小電壓、mppt電壓、MPPT數量、最大直流電壓、最大直流電流、尺寸、重量等。

五、氣象數據庫

1.支持查看全國超過32個城市的模擬地圖氣候數據。

2.支持查看2013-2016年的精確到天的模擬地圖氣候數據，可自由設置日期進行查看。

3.每個城市的氣候數據均可查看：平均氣溫、最高最低氣溫、濕度、降水量、輻照量、氣壓、風速、土地濕度攝氏度等。

六、3D地圖功能

6.1 模型

支持教師通過3D地圖上的模擬能耗布置相應學習任務，同時可以修改多種參數以最大化的適應不同實際情況，最后可以根據學生完成情況進行相應的評分。

1.根據項目及學習任務需要規劃設計的區域面積大小，選擇對應面積以及地形相似度高的區域，并定期更新可用的區域3d地圖

2.加載在3D地圖上的是真實的地形地貌，包含設計成虛擬的地形地貌、3D地圖模型、山川、河流與樹木；

3.支持修改光伏發電的相關評分參數：整機效率、最佳傾角、除組件和逆變器以外的其他成本參數等。

4.支持修改風力發電的相關評分參數：整機效率、風力波動（自定義風速的每小時波動數據以體現出風力發電機組隨著每小時風速數據的變化，發電量在1天24小時內隨機波動的特點；）

5.支持修改地?zé)崮艿南嚓P(guān)評分參數：換熱能力、熱協調參數、成本單價

6.支持修改生物質能的相關評分參數：生物質年供應、整機效率、生物質殘余物平均能源折算系數、生物質平均谷草比系數、生物質殘余物能源利用可獲得系數、建設成本、燃料成本、運維成本等。同時可自動根據公司計算得出每年最大可建設的電站功率作為評分準則。

（最大生物質電站功率=年供應量*1000*平均能源折算系數*谷草比系數*殘余物能源利用可獲得系數/ 3600/365/24）

7.設計區域內的5種用能建筑模型（底層住宅、交通樞紐、酒店、小高層、寫字樓），通過設置每個建筑模型的最大功率、制冷制熱能耗占比、每小時實際用電系數、日能耗時長，可以獲得區域內建筑每小時、每天、全年的耗電情況以及制冷制熱能耗需求；

8.可選擇全國任意地區（精確城市）、任意氣候時段作為區域能源模擬的目標區域，通過對比數據庫可以得出當?shù)亟?jīng)緯度、光伏組件全年最高、最低工作溫度，并可以自動計算最大、最小電壓、最大開路電壓、最大直流電流等數據

9.可以自行比較同一模型不同規劃方案的優劣，通過比較傾角偏差、組件逆變器功率比、間距誤差、逆變器數量、生物質電站容量、淺層地?zé)崛萘俊L(fēng)力電站布局、外部電力輸入、外部電力波動、建設總成本等，可以對同一模型下的方案進行自動評分

10.命名：教師可以自行命名模型的名字

11.刪除：教師可以對模型進行刪除操作

6.2 方案

支持學生通過設置3D地圖上的各種能源搭配的方案來解答教師給出的學習任務，并給出相應的數據報表

1.在3d地圖上，根據模擬的每小時用能數據，合理布局"光伏發電""風力發電""生物質發電""淺層地?zé)嵩O(shè)施"設置各種產能模塊的產能參數，滿足區域用能需求，以完成需求側區域能源規劃方案的設計；

2.使用光伏、風力、生物質、地?zé)?span lang="EN-US">4種新能源并結合外部電力輸入以進行能源供應模擬并能自動計算產能。

3.根據設施地區經緯度與氣候參數，通過選擇不同型號規格的逆變器與光伏組件，來完成光伏組件方陣的設計，主要包含參數有：方陣行數、方陣列數、組件安裝方式設計、傾角設計、逆變器數量、組件間距設計、組串串并聯的數量等完成區域光伏電站設置

4.根據每小時的用電情況，實現戶式/小型分布式光伏電站的模擬設計，并根據所選光伏組件與逆變器估算該電站的建設成本以及模擬該分布式電站與負載的合并運行情況

5.可設置不同容量大小的風機，模擬風力發電功率

6.根據模擬時段內的氣溫?cái)?shù)據，判斷當日是否存在制冷制熱需求，并根據當日的冷熱程度模擬制冷制熱能耗情況。

7.模擬淺層地?zé)釗Q熱能力與埋管面積的關系；同時學生根據模擬數據需要，設置生物質能建設所需面具，以滿足模擬建筑制冷制熱能耗需求；

8.學習生物質發電過程中，通過生物質能電站的一系列參數，強化學生對于生物質能轉化公式學習。（最大生物質電站功率=年供應量*1000*平均能源折算系數*谷草比系數*殘余物能源利用可獲得系數/ 3600/365/24）

9.模擬白天時段，光伏發電設施每小時發電數據，體現出白天每小時光伏發電量隨光照強度變化、夜晚光伏沒有發電的量的特點；

10.根據逆變器、光伏組件的價格，風機機組價格，地?zé)犭娬緝r(jià)格，生物質電站價格對所設計的多能互補方案的建設總成本自動統計

11.在初始化并部署完成后，展示整個區域能源狀態，并根據預設值進行計算和輸出，根據輸出結果形成各類報表。包括總數據和日數據；

12.能源數據報表中，通過模擬時間過程，以及設計好的方案，可以顯示各種能源的產能情況，包括：總產能、光伏發電量、風力發電量、淺層地?zé)崮芰�、生物質能發電量以及外部電力輸入等。

13.根據用能模塊預設的用能參數，模擬計算出用能情況實時曲線與各類產能設施的產能占比，并同步圖表顯示，包括總能耗、一般能耗、制冷制熱能耗等，有助于學生進行相應能源的設計配比。

14.命名：學生可自行對設計方案進行命名或重命名

15.刪除：教師或?qū)W生可刪除方案

七、其他

光伏陣列間距計算器：可通過計算器自動計算出最佳傾角下的方陣最佳間距。涵蓋了全國32個城市�？刹樵兊臄�(shù)據有：經緯度、不同光伏陣列傾角下的日平均輻射、年度總太陽輻射等。同時根據選擇的組件尺寸，根據傾角自動計算出方陣最佳間距。

3.2 理論考核軟件（具有軟件著作權）

理論考核軟件是一款專為教育機構和培訓中心設計的智能化考核工具，旨在提升學習效率和考核管理的便捷性。系統采用了Docker、LNMP、Rust等先進技術，實現了對Windows、macOS、Linux多平臺的支持，確保用戶在不同操作系統下都能流暢使用。該軟件支持多端操作，包括手機端和PC端，用戶可以通過賬號密碼登錄，輕松進行設備識別、答題選擇和答卷提交等操作。手機端支持二維掃碼，快速展示設備信息并進入答題環節，用戶可根據自身水平選擇初級、中級或高級難度。答題過程中，系統會根據題型（問答、單選、多選、判斷）自動調整答題界面，答題后即時反饋結果，提升學習體驗。老師可以根據教學需求增減編輯試題內容。

后臺管理功能強大，支持設備管理、題目管理、答卷管理和學生管理。管理員可以輕松編輯設備信息、生成二維碼、分類管理題庫，并根據不同難度設置問卷。答卷管理模塊支持自動評分和手動評審，確�？己私Y(jié)果的準確性。學生管理模塊則方便管理員對班級和學生信息進行增刪改查，提升管理效率。

理論考核軟件不僅簡化了考核流程，還通過智能化的管理功能和跨平臺的技術支持，幫助教育機構實現高效、精準的考核管理，是現代化教育的得力助手。

試題數量不少于300條，試題內容廣泛，涉及光伏專業人員持證上崗考試題庫、動力電池及管理系統、新型電力系統理論與實踐等。

具體功能如下列表：

1、答題端

模塊	功能	說明
通用模塊	登錄	通過賬號、密碼登錄
	修改密碼	用戶可以重置密碼
	退出	退出當前登錄
手機端	設備識別	二維掃碼，展示設備名稱、設備說明等信息。在頁面的最后進入答題環節，可以選擇答題難度：初級、中級、高級
	答題選擇	按設備管理中的問卷按序列表題目，一頁顯示一題，回答完成進入下一題。頁面內容如下：題型（問答、單選、多選、判斷）題目分值答題區 題型為問答時，顯示問答輸入框，題型為單選時，列出選項，各選擇只可選擇一個 題型為單選時，列出選項，各選擇可選擇多個 題型為判斷時，列出選項，各選擇只可選擇一個 答題后非問答題直接后出答題結果
	提交答卷	如答卷有時間限制，時間到達時，自動提交答卷，未答內容不可繼續填寫如果問卷所有題型無問答類型時，系統直接出得分。如果問卷所有題型有問答類型時，問卷需要后臺評審答題是否正確并給出最終得分。
	用戶中心	我的信息班級：班級編號、班級名稱學生：學生編號、學生名稱我的答卷答卷列表：答卷名稱、答卷難度等級、答卷詳審狀態、答卷得分答卷詳情：答卷內容、得分情況、正確答案等
PC端	設備列表展示頁面	展示所有設備列表，由設備圖片、設備編號、設備名稱、設備地址等組成
	設備詳情展示頁面	展示選擇查看的設備詳情信息，由設備圖片、設備編號、設備名稱、設備地址等信息。在頁面的最后進入答題環節，可以選擇答題難度：初級、中級、高級
	答題選擇	按設備管理中的問卷按序列表題目，一頁顯示一題，回答完成進入下一題。頁面內容如下：題型（問答、單選、多選、判斷）題目分值答題區 題型為問答時，顯示問答輸入框，題型為單選時，列出選項，各選擇只可選擇一個 題型為單選時，列出選項，各選擇可選擇多個 題型為判斷時，列出選項，各選擇只可選擇一個 答題后非問答題直接后出答題結果
	提交答卷	如答卷有時間限制，時間到達時，自動提交答卷，未答內容不可繼續填寫如果問卷所有題型無問答類型時，系統直接出得分。如果問卷所有題型有問答類型時，問卷需要后臺評審答題是否正確并給出最終得分。
	用戶中心	我的信息班級：班級編號、班級名稱學生：學生編號、學生名稱我的答卷答卷列表：答卷名稱、答卷難度等級、答卷詳審狀態、答卷得分答卷詳情：答卷內容、得分情況、正確答案等

2、后臺管理（服務器端）

模塊	功能	說明
通用模塊	登錄	通過賬號、密碼登錄
	修改密碼	用戶可以重置密碼
	退出	退出當前登錄
設備管理	設備列表	按設備編號、設備名稱過濾查詢
	設備編輯	功能：設備新增、修改、刪除、查看內容：設備編號、設備名稱、設備地址、設備介紹、設備狀態、設備二維碼）
	二維碼下載	生成設備專屬二維碼，提供下載，方便用戶打印張貼
	問卷編輯	按初級、中級、高級分類按題目分類索引題目給每個題目標注分值（默認使用題目分值，可修改）同一問卷下相同題目檢查與提醒問卷用時設置（不設置，不限制學生答題時間）
題目管理	題目分類列表	知識分類管理題庫，按名稱過濾查詢
	題庫分類編輯	功能：題庫分類新增、修改、刪除、查看內容：分類名稱、分類說明
	題目列表	按題目分類、題型、題目?jī)?nèi)容過濾查詢
	題目編輯	1. 功能：題目新增、修改、刪除、查看 2. 內容：題目?jī)?nèi)容、題型（問答、單選、多選、判斷）、標準答案、分值、題型說明、歸屬分類（可在多個分類下）
答卷管理	答卷列表	按班級、學生、設備過濾查詢
	答卷詳情	功能：查看、評分、歸檔內容：班級信息、學生信息、答卷等級、答卷內容、標準答案、得分情況
	歸檔列表	按班級、學生、設備過濾查詢
		功能：查看內容：班級信息、學生信息、答卷等級、答卷內容、標準答案、得分情況
學生管理	班級列表	按班級編號、班級名稱過濾查詢
	班級編輯	功能：班級新增、修改、刪除、查看內容：班級編號、班級名稱、班級學生
	學生列表	按學生編號、學生名稱過濾查詢
	學生編輯	功能：學生新增、修改、刪除、查看內容：學生編號、學生名稱

3.3 新能源教學系統仿真軟件（具有軟件著作權）

一、多媒體教學軟件概述

1、通過該軟件可以系統性學習太陽能光伏硅材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部系列光伏知識內容。

2、配備文字與動畫展示并介紹從原材料至成品包括中間環節加工工藝等與使用方法。

3、多媒體系統自帶語音講解，圖、文、聲并茂展示講解、與系統所述文字同步播放，幫助教師對光伏發電課程教案的快速編寫，提高學生對新能源專業知識快速掌握和快速學習。

4、多媒體軟件組成

(1)太陽能光伏硅材料講解與展示系統

l主要功能

1、可以展示各種太陽能光伏電池使用的硅材料實物；

2、配備文字與動畫展示各種材料的生產工藝與使用方法

3、目錄（約11課時）

l光伏硅產品基本情況介紹

l硅單質性質：包括硅的物理性質、化學性質、硅的分類與應用

l硅化合物性質：包括二氧化硅、一氧化硅、硅的鹵化物、三氯氫硅、硅烷等

l硅的生長原理及定型

l硅的提純方法：包括化學提純與物理提純方法

l多晶硅的制備及其缺陷和雜質：包括冶金硅級制備、高純多晶硅制備、鑄造多晶硅制備

l單晶硅的制備及其缺陷和雜質：包括單晶硅生長、單晶硅的雜質與缺陷

l單晶硅與多晶硅加工方法

l硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料

l硅材料的測試與分析方法：包括導電型號測量、電阻率測量、少子壽命測量、霍爾系數的測定、遷移率的測量、化學性能分析、晶體結構分析等

l硅材料測試與分析依據標準（GB標準、UL標準、IEC標準、SEMI標準）

(2)太陽能光伏電池片講解與展示系統

l主要功能

1、可以展示各種太陽能光伏電池片；

2、配備文字與動畫展示各種電池片的生產工藝與使用方法

3、目錄（約9課時）

1)太陽能電池片基本情況介紹

2)太陽能電池片基本結構分析

3)太陽能電池片分類

4)晶體硅太陽能電池片生產工藝：包括生產方法與生產設備介紹

5)晶體硅太陽能電池片生產主要原材料

6)太陽能電池片測試技術與方法：包括測試方法與測試設備介紹

7)太陽能電池片測試依據標準

(3)太陽能光伏組件講解與展示系統

1、可以展示各種太陽能光伏光伏組件；

2、配備文字與動畫展示各種光伏組件的生產工藝與使用方法

3、目錄（約10課時）

l太陽能電池組件基本介紹

l太陽能電池組件的分類及各種組件的優缺點

l太陽能電池組件的生產工藝介紹及相關設備

l太陽電池組件的評定標準

l太陽能電池組件的測試方法與測試設備

l太陽能電池組件的發展方向

(4)太陽能光伏組件附屬材料講解與展示系統

l主要功能

1、可以展示各種太陽能光伏光伏組件附屬材料；

2、配備文字與動畫展示各種光伏組件附屬材料的生產工藝與使用方法

3、目錄（約7課時）

l太陽能組件附屬設施情況介紹

l太陽能組件對鋼化玻璃的具體要求

l太陽能組件對支架鋁型材的具體要求

l太陽能組件對EVA封膠的具體要求

l太陽能組件對TPT背板的具體要求

l太陽能組件附屬設施檢測方法

l太陽能組件附屬設施測試標準

* 二、展示與講解內容目錄（圖、文、聲并茂）：

2.1 太陽能光伏應用產品講解與展示系統（約5課時）

2.1.1 太陽能發電系統：

2.1.2 家用太陽能發電機直流系統多媒體電視機

2.1.3 太陽能便攜電源：

2.1.4 太陽能殺蟲燈

2.1.5 太陽能警示燈

2.1.6 太陽能野營燈

2.2 太陽能光伏發電基本原理

2.3 太陽能光伏發電系統組成部分介紹

2.4 太陽能光伏發電系統設計方法

2.5 太陽能光伏電站施工建設方法

2.5.1、項目前期考察

2.5.2、項目建設前期資料及批復文件

第一階段：可研階段

第二階段：獲得省級/市級相關部門的批復文件

第三階段：獲得開工許可

2.5.3、項目施工圖設計

2.5.4、項目實施建設

2.5.5、帶電前的必備條件

2.6太陽能光伏并網電站介紹

2.6.1、光伏并網電站簡要描述

2.6.2、光伏并網電站設備組成

2.6.2、光伏并網電站設備功能

2.7 家用型太陽能電站建設方案

2.7.1、項目概述

2.7.2、方案設計 （附詳細方案設計）

（一）用戶負載信息

（二）系統方案設計

（三）效益計算：

2.8 逆變器基本原理介紹

2.9 控制器基本原理介紹

Ø主要作用：在小型光伏系統中，用來保護蓄電池；在大中型系統中，起平衡光伏系統能量、保護蓄電池及整個系統正常運行等；

l光伏控制器應具有以下功能：

①防止蓄電池過充電和過放電，延長蓄電池壽命；

②防止太陽能電池板或電池方陣、蓄電池極性接反；

③防止負載、控制器、逆變器和其他設備內 部短路；

④具有防雷擊引起的擊穿保護；

⑤具有溫度補償?shù)墓δ?/span>

⑥顯示光伏發電系統的各種工作狀態，包括：蓄電池（組）電壓、負載狀態、電池方陣工作狀態、輔助電源狀態、環境溫度狀態、故障報警等。

Ø光伏控制器按電路方式的不同，可分為并聯型、串聯型、脈寬調制型、多路控制型等；

Ø按組件輸入功率分：小功率型、中功率型、大功率型及專用控制器（如草坪燈控制器）等；

Ø光伏控制器性能特點：

1.小功率光伏控制器

Ø控制器的主要開關器件；

Ø運用脈沖寬度調制（PWM)控制技術；

Ø具有單路、雙路負載輸出和多種工作模式；

Ø具有多種保護功能；

Ø系統工作狀況、蓄電池的剩余電量等的變化；

Ø具有溫度補償功能

2、中功率光伏控制器

Ø負載電流大于15A的控制器為中功率控制器。

Ø系統狀態顯示；

Ø可編程設定負載的控制方式；

Ø多種保護功能；

Ø浮充電壓的溫度補償功能；

Ø具有快速充電功能；

Ø普通充放電工作模式、光控開/關、光控開/時控關工作模式

3、大功率光伏控制器

Ø大功率光伏控制器采用微電腦芯片控制系統，控制功能更強，可實現復雜過程控制。

光伏控制器主要技術參數：

系統電壓、最大充電電流、太陽電池方陣輸入路數、電路自身?yè)p耗、充滿斷開或過壓關斷電壓（HVD) 、欠壓斷開或欠壓關斷電壓（LVD)、蓄電池充電浮充電壓、溫度補償、使用或工作環境溫度范圍、其他保護功能

2025年4月21日 能源利用及智能化綜合教學設備

2025年4月21日能源利用及智能化綜合教學設備
