電子應用技能實訓設備,電子應用技能實訓考核裝置 > 行業新聞 >維修電工實訓考核設備

2025年6月1日

電子應用技能實訓設備,電子應用技能實訓考核裝置

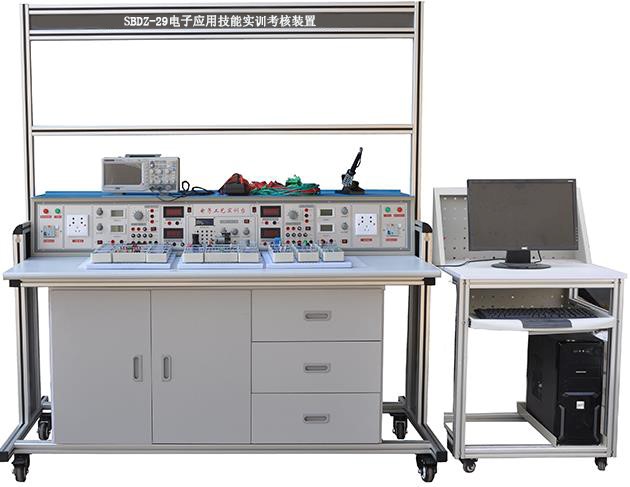

SBDZ-29電子應用技能實訓考核裝置

電子應用技能實訓考核裝置適合應用型本科院校、高等職業學校、中等職業學校的電子技術、電子信息、機電一體化、自動化、電子電器應用與維修、工業自動化控制、計算機應用等電子專業和非機電類專業的《單片機技術》、《模擬電子技術》、《數字電子技術》、《計算機原理》等課程的教學與實訓。本設備是將實際應用中單元電路模塊化。學生通過模塊間的搭接，很方便就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容。單元模塊電路包括傳感器，信號處理，顯示，執行本體，接口電路，微處理器等模塊。模塊都采用有機塑料盒裝配，模塊間采用排插和接線柱連接，使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。

二、電子應用技能實訓考核裝置技術指標:

（1）工作電源：兩相三線 AC 220V±10% 50Hz

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1600×850×1920mm

（3）整機功耗：≤700V.A

（1）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

（2）交、直流電源

A. 各檔交流電源，包括3V、6V、9V、12V、15V、18V、24V、共7種 2A；具有中心抽頭的17V 0 17V

B. 直流穩壓電源（0~24V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

C.各檔直流電源，包括±12V及±5V電源

（3）功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

（4）電表

A.數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA

B.數字直流電壓表:測量范圍：0～30V，輸入阻抗：47K?/V

C.數字直流毫伏表:測量范圍：0～2000mV

D.嵌入式多功能網絡虛擬儀器（與開放實驗室信息管理系統配套使用）

A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。

B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。

C、儀器包括

1）雙蹤存貯示波器，多種同步方式，存貯深度可編程；

通道數：2路

帶寬：20MHZ

分辨率：8位

電壓范圍：-10~+10V

存貯深度：64K

2）頻譜分折儀；

3）數字三用表，可測電阻、電流、電壓等；數字IO口通道數：8路IO輸入電平：TTL輸出電平：TTL電流驅動：20mA/通道

4）四路智能遠程電源控制

5）數據具有上傳與保存功能并能通過服務器顯示

6)提供LabVIEW虛擬儀器軟件（拷貝版）

三、設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	帶萬向輪靈活移動	1	張	鋁合金框架
2	電子工藝電源臺		1	臺	鐵質
3	函數發生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	臺	已裝實訓臺上客戶無須另購
4	數字頻率計（可內測與外側）	100MHz	1	臺	已裝實訓臺上客戶無須另購
5	工具		1	套	見表一
6	電子元件模塊	配有10塊放置板	1	套	見表二
7	實驗連接線		1	套	1套
8	2004 DXP6.0PCB繪圖軟件		1	套	拷貝版
9	KeilC51軟件		1	套	拷貝版
10	開放式實驗室管理系統		1	套	附1

序號	名稱	型號/規格	單位	數量
1	烙鐵（帶架）	35W	套	1
2	剝線鉗	鴻義	把	1
3	斜口鉗	6寸	把	1
4	尖嘴鉗	6寸	把	1
5	十字螺絲刀	新發	把	1
6	一字螺絲刀	新發	把	1
7	一字螺絲刀（�。�	得力	把	1
8	十字螺絲刀（�。�	得力	把
9	美工刀		把	1

序號	模塊名稱	數量	單位
1	SDM001-MCS51主機	1	個
2	SDM101-聲光控制	1	個
3	SDM102-溫度傳感器LM35	1	個
4	SDM103-溫度傳感器18B20	1	個
5	SDM104-稱重傳感器	1	個
6	SDM105-空氣質量傳感器	1	個
7	SDM106-煙霧傳感器	1	個
8	SDM107-熱釋電紅外傳感器	1	個
9	SDM108-酒精傳感器	1	個
10	SDM109-PT100傳感器	1	個
11	SDM111-超聲波發射接收	1	個
12	SDM112-紅外反射	1	個
13	SDM201-觸摸按鍵	1	個
14	SDM202-音頻功放	1	個
15	SDM203-ICL7135	1	個
16	SDM204-反相器	2	個
17	SDM301-倒車音樂	1	個
18	SDM302-四種音樂	1	個
19	SDM303-三位計數器	2	個
20	SDM305-單穩態電路	2	個
21	SDM306-雙穩態電路	2	個
22	SDM307-脈沖及信號產生	1	個
23	SDM308-無線接收	1	個
24	SDM309-無線發射	1	個
25	SDM310-多段語音錄放	1	個
26	SDM311-紅外發射	1	個
27	SDM312-紅外接收	1	個
28	SDM313-AK040語音	1	個
29	SDM401-直流電機驅動	1	個
30	SDM402-直流繼電器	1	個
31	SDM403-8位獨立按鍵	1	個
32	SDM404-NPN三極管驅動	2	個
33	SDM405-PNP三極管驅動	2	個
34	SDM406-4x4鍵盤	1	個
35	SDM501-直流風機	1	個
36	SDM502-直流電機	1	個
37	SDM503-揚聲器	2	個
38	SDM504-蜂鳴器	1	個
39	SDM505-步進電機	1	個
40	SDM506-加熱模塊	1	個
41	SDM507-半導體制冷片	1	個
42	SDM601-64*32點陣	1	個
43	SDM602-交通燈顯示	1	個
44	SDM603-十進制計數器	2	個
45	SDM604-燈泡	2	個
46	SDM605-四位數碼管顯示	2	個
47	SDM606-12864點陣液晶	1	個
48	SDM607-綜合顯示	1	個
49	大小頭轉接線紅色	5	條
50	大小頭轉接線黑色	5	條
51	單片機連線60CM(紅色)	5	條
52	單片機連線60CM(紅色)	5	條
53	單片機連線40CM(黃色)	10	條
54	單片機連線40CM(綠芭)	10	條
55	單片機連線40CM(藍色)	10	條
56	單片機連線20CM(黃色)	10	條
57	單片機連線20CM(綠色)	10	條
58	單片機連線20CM(藍色)	10	條
59	8針排線(彩色)	10	條
60	雙頭3針排線37CM	2	個
61	集成18B20	2	個
62	集成LM35	2	個
63	砝碼20g	5	個
64	RS232串口線(直通)	1	個
65	九孔板	1	個
66	電源適配器12V/5A(DC-00819)	1	個
67	SDMISP軟件	1	個
68	PT100	1	個
69	培訓資料	1	套
70	模塊位置圖	1	本
