SB-ZHK-11電子技術綜合實訓考核設備

一、產品結構

電子技術綜合實訓考核設備、電子技術實驗設備是以本科實驗教學加強研究生培養和科研基地建設，推進學科學位建設發展�，F(xiàn)為計算機學院計算機科學與技術、自動化、軟件工程等專業；光電信息工程學院的電子信息科學與技術，電子信息工程、通信工程、應用物理學；熱能與動力工程、輪機工程等專業的實驗教學與科研基地。

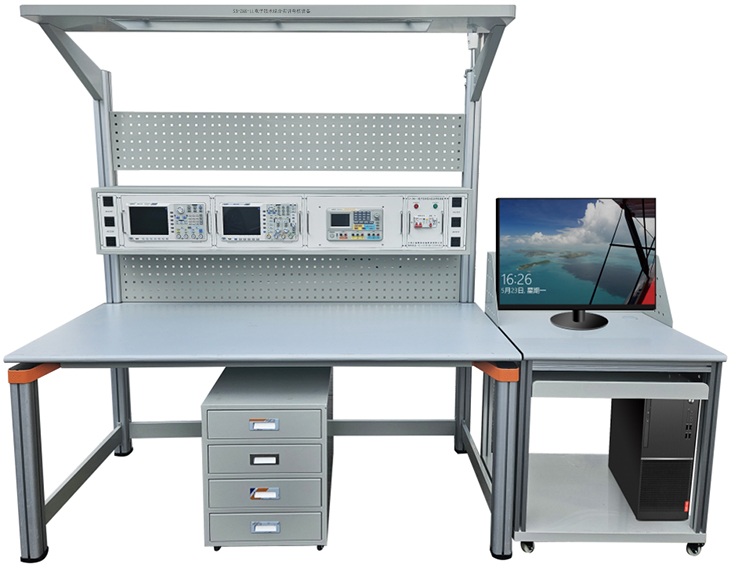

電子技術綜合實訓考核設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊、儀器工具耗材包組成。桌身采用鋁型材,桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊。工作臺設有防靜電配套裝置，桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。

二、工作電源:兩相三線AC 220V±10% 50Hz；

三、工作臺

（1）整體外形結構尺寸：采用一字形設計，L1800mm×W850mm×H2000mm

（2）操作臺：L1800mm×W850mm×H780mm，鋁型材骨架，臺面25mm厚高密度纖維板。

（3）電腦桌：L700mm×W600mm×H780mm，鋁型材骨架，臺面25mm厚高密度纖維板。

（4）LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形雙驅300mm*1200mm進口高亮78W，實現節能高效照明，能適應不同的照明LED吸頂燈。

（5）工具網孔掛板：優質Q235鋼板冷軋鈑金，表面靜電噴塑，可掛置常用線材、工具、耗材等。

四、實訓屏

（1）結構尺寸：1570mm*W285mm*H289mm，采用Q235冷軋鋼板焊接，表面靜電噴塑。

（2）組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。

五、狀態燈：三色燈功能：綠燈代表運行，黃燈代表預警，紅燈代表停止。

六、數字示波器：

（1）150MHz 帶寬，1GS/s實時采樣率；

（2）4個模擬通道；

（3）存儲深度于40Mpts

▲(4)屏幕尺寸：8寸高清液晶屏。

（5）波形捕獲率45,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；

（6）垂直偏轉系數：1mV/div~10V/div；

（7）低底噪聲：<100uVrms；

（8）時基范圍5ns/div~50s/div；

★（9）具有自動跟蹤測量功能，該功能可以根據輸入信號類型、幅值、頻率變化而自動調整觸發類型、電壓檔位、時基檔位到合適位置，便以查看被測信號波形細節，且在測量期間無需手動干預。（并非自動設置功能）

（10）支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；

（11）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；

（12）支持RS232/UART、I2C、LIN、SPI、CAN全內存硬件解碼；

（13）支持外網遠程操控Web control；

（14）配備標準接口：USB Host，USB Device，LAN，EXT Trig,AUX Out（Trig Out / Pass/Fail）；

（15）支持邏輯分析儀模塊；

★（16）支持電壓、電流、功率等單位切換；測量時無需計算，可直讀電壓、電流、功率的測量結果；

七、函數/任意波形發生器：

（1）輸出波形：正弦波、方波、斜波/鋸齒波、脈沖波、諧波、噪聲、直流、表達式、任意波形

（2）輸出頻率范圍：正弦波：1?Hz~100MHz，

l方波：1Hz~40MHz

l任意波：1Hz~15MHz

l脈沖波：1μHz～ 25MHz

l采用DDS技術、雙通道等性能獨立輸出

l內置16次諧波發生器

l內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz~200MHz

（3）輸出幅值(高阻)：2mVpp~20Vpp之間連續可調輸出幅值誤差在±1%左右

▲(4)垂直分辨率:14bit,采樣率:500MS/s

▲(5)輸出波長：等于16M bytes；

（6）模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM

（7）顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息USB Device、USB Host、LAN接口，支持U盤存儲及系統升級。

八、可編程直流電源

▲(1)3路獨立連續可調輸出,雙通道(0-30V,0-3A無級可調)獨立可調輸出。第三路（0-6V，0-3A無級可調）連續可調輸出，總功率198W；配置有智能型溫控風扇，保證電源長時間穩定輸出；

★（2）最小分辨率 1mV/1mA

（3）輸出ON/OFF

（4）可設置過壓與過流保護

（5）關機記憶

（6）鍵盤鎖定、按鍵音

（7）一鍵調出預置值

（8）USB Device、RS-232、Digital I/O接口

(9)顯示4英寸LCD,可同時顯示三路輸出信息;

（10）電源電壓：AC 100V/230V

（11）頻率：50/60Hz

（12）編程/回讀精度(25℃±5℃)：電壓 ≤0.1%+3mV，電流 ≤0.5%+2mA

（13）紋波與噪聲：電壓 ≤1mVrms(5Hz~1MHz)，電流 ≤3mArms

（14）溫度系數：電壓/電流 ≤300ppm/℃

九、數字萬用表

（1）3 5/6位測量精度

（2）直流電壓：0-1000V

（3）交流電壓:0-750V

（4）直流電流:0-20A

（5）交流電流:0-20A

（6）電阻:0-60MΩ

（7）電容:0-60Mf

（8）具有頻率、占空比、溫度等功能。

（9）交流帶寬：(20 - 1000) Hz

（10）電壓最高可測量1000V

（11）支持NCV非接觸電壓感應

（12）標配真有效值、自動量程功能

十、工具柜：冷軋鋼板焊接，表面靜電噴塑。工具柜下裝有帶剎車的萬向輪，使工具柜可以隨意固定和移動，工具柜有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量?jī)x表等。

十一、電子基礎實訓包（一）（每套設備配一套）模塊化電路設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計選擇，是真實的設計型產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構，學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。

十二、可進行的實訓項目包含以下項目：

(1)線性與非線性元件的伏安特性。

(2)電位及其與電壓關系的研究。

(3)基爾霍夫定理及其故障判斷

(4)疊加定理

(5)電壓源與電流源的等效變換。

(6)戴維南及諾頓定理。

(7)典型電信號的觀察和測量。

(8)RC一階電路的響應測試。

(9)二階電路的響應測試。

(10)RC選頻網絡特性測試。

(11)R、L、C元件在正弦電路中的特性實驗。

(12)R、L、C串聯諧振電路的研究。

(13)R、L、C并聯諧振電路的研究

十三、電子基礎實訓包（二）（每套設備配一套）

l包含以下項目：

（1）RC串并聯選頻網絡振蕩器模塊線路板DC5V單電源供電兩級_RC橋式振蕩放大電路。

(2)信號放大模塊提供調諧小信號放大電路和集成陶瓷選頻放大。

(3)晶閘管可控整流電路模塊線路板AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓。

(4)場效應管放大器模塊線路板DC12V單電源供電一級單結型場效應管放大電路。

(5)功率放大器與發射模塊提供線性寬帶功率放大器電路、音源和信號發送電路。

(6)模擬運算電路模塊線路板由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路。

(7)三極管共射單管放大電路設計模塊。

(8)三極管共集放大電路設計模塊

(9)多級放大器電路設計模塊

(10)反向比例運算電路設計模塊

(11)同向比例運算電路設計模塊

(12)低通濾波電路設計模塊

(13)高通濾波電路設計模塊

十四、電子基礎實訓包（三）（每套設備配一套）

l包含以下實訓項目：

(1) 計數器電路模塊線路板由CD4027、4011組成同步三位二進制加法計數器。

(2) 可逆計數譯碼顯示電路配置CD40192計數電路、CD4511譯碼顯示電路。

(3) CD4017流水燈電路板由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成。

(4)雙D觸發器電路板由CD4013和繼電器控制電路組成。

(5)分立元件門電路設計模塊

(6)與、或、非門電路設計模塊

(7)編碼器電路設計模塊

(8)譯碼器電路設計模塊

(9)全加器電路設計模塊

(10)數值比較器電路設計模塊

(11)數據選擇器電路設計模塊

(12)電平型RS觸發器電路設計模塊

十五、電子技術綜合實訓套件包（每套設備配一套）

l包含以下內容：

（1）電子秒表電路模塊線路板由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表。

（2）三位半直流數字電壓表模塊線路板由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表。

（3）數字頻率計電路模塊線路板由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計。

（4）拔河游戲機電路模塊線路板由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機。

（5）八路搶答器電路板由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線-3線優先編碼器、74LS373-8位D鎖存器組成。

（6）OTL功率放大器電路模塊線路板DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器。

（7）集成功率放大器電路模塊線路板

內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器。

（8）晶體管開關特性、限幅器與鉗位模塊線路板晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路。

（9）直流斬波系統SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件。

十六、電子技術競賽資源包（全室一套）

l競賽任務資源

1)模塊A-硬件設計 電路原理設計競賽任務書

2)模塊A-硬件設計 PCB設計競賽任務書

3)模塊A-硬件設計 原型電路板安裝與調試競賽任務書

4)電子技術項目PCB最佳實踐設計規范（2020版)

5)模塊B-嵌入式系統編程競賽任務書

6)模塊C-故障查找與維修競賽任務書

7)小型售貨機控制系統功能確認單及答案

8)維修記錄填寫指南

l競賽教學資源

1)非接觸式紅外線測溫儀原理圖（硬件設計參考答案）

2)非接觸式紅外線測溫儀PCB設計起始文件

3)非接觸式紅外線測溫儀調試指導

4)自動循跡小車原理圖

5)自動循跡小車數據手冊

6)自動循跡小車選手工程

7)自動循跡小車示例程序

8)小型售貨機控制系統PCB資料

9)小型售貨機控制系統用戶操作手冊

10)小型自動售貨機控制軟件

11)小型售貨機控制板芯片數據手冊

12）小型售貨機控制系統故障答案

十七、電子技術競賽包（配套硬件資源）

（1）非接觸式紅外線測溫儀：非接觸式紅外線測溫儀主要由測溫傳感器探頭、紅外接收裝置、MCU組成，依靠紅外發射二極管/紅外接收頭結合外圍電路構成紅外接近檢測器電路組成。在附近移動的物體反射由紅外發射二極管射出的紅外線。當反射的紅外線被檢測到時，紅外接收電路被觸發，輸出為一個低脈沖信號。當檢測到有物體靠近時，進行溫度測量。

（2）自動循跡小車：循跡小車由世賽CPU核心板和小車底盤任務板組成，包含可充電鋰電池，OLED屏，編碼直流電機，超聲波模塊，陀螺儀和QTI模塊等核心部件。CPU通過各種傳感器獲取軌跡線以及離墻距離、轉動角度等信息來控制小車前進，完成沿規定路徑的運動。

（3）小型售貨機控制系統：小型售貨機控制系統由小型售貨機控制板，小型售貨機模擬板組成。配合用戶操作軟件，實現模擬8通道小型售貨機的出貨進貨、貨物檢測、電機堵轉等功能。

（4）非接觸式紅外線測溫儀套件：零件盒+整套零件+PCB板提供整套電子元件，可供硬件設計時零件測繪、PCB板組裝用。

序號	名稱	型號/規格	數量	單位
1	電子剪切鉗	5寸	2	把
2	帶刃剝線鉗	6寸	2	把
3	尖嘴鉗	6寸	2	把
4	十字螺絲刀	5*75mm	2	把
5	一字螺絲刀	5*75mm	2	把
6	一字螺絲刀（�。�	3*50mm	2	把
7	十字螺絲刀（小）	3*50mm	2	把
8	吸錫器		2	把
9	鑷子	110mm	2	把
10	美工刀	80mm	2	把
11	剪刀	7寸	2	把
12	臺式慍溫電烙鐵		2	臺
