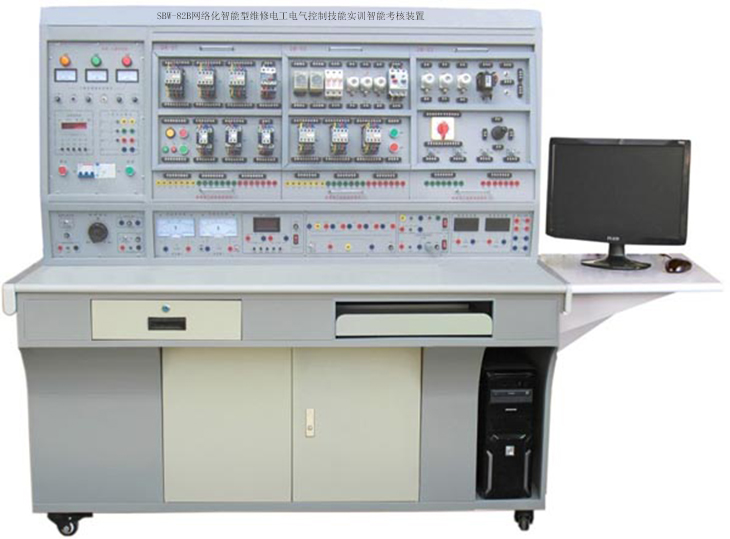

SBW-82B網絡化智能型維修電工電氣控制技能實訓智能考核裝置

一、功能

1.總體結構

網絡化智能型維修電工電氣控制技能實訓智能考核實訓臺要求由實訓屏（內置電源）、實訓桌、實訓儲物柜三部分組成。以鈑金噴塑為主要框架材料；實訓屏下部為電源箱主控部分，主要用于實訓臺電源顯示與控制，底部與左側是電源箱的輸出部分，輸出外用電源為實訓所用，電源箱的布局依次為電源保護裝置、電源指示、控制裝置、整流橋、電源輸出；實訓屏上部和下部設有凹槽組合成維修電工通用掛板固定結構；改變實訓內容需要移動掛板時，可方便地在槽中滑動，以便更好地配合實訓；實訓桌桌面應采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子上部左邊設有一個抽屜，右邊設有鍵盤托架；下部左邊設有雙開門存儲柜用于存儲實驗?zāi)K，右邊為電腦主機放置柜。設備應以鈑金噴塑為主，至少擁有電源保護、控制、輸出類型、實驗管理、監控等功能，基本框架要求堅固美觀大方，可根據教學和實訓要求懸掛不同的掛板，能夠完成較廣較多的教學內容和實訓項目。

二、實訓項目

1.電動機點動與連續轉動電路連接實訓；

2.按鈕聯鎖的電動機正、反轉電路連接實訓；

3.接觸器聯鎖的電動機正、反轉電路連接實訓；

4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

5.電動機定子繞組串聯電阻啟動控制電路連接實訓；

6.按鈕切換的Y－△啟動控制電路的連接實訓；

7.時間繼電器切換的Y－△啟動控制電路的連接實訓；

8.電動機反接制動控制電路連接實訓；

9.電動機往返行程控制電路連接實訓；

10.電動機順序啟動控制電路連接實訓；

11.電動機定時運轉控制電路連接實訓；

12.按鈕切換的雙速電動機控制電路連接實訓；

13.時間繼電器切換的雙速電動機控制電路連接實訓；

14.簡單生產機械電氣控制電路連接實訓；

15.交流電動機的調速實訓；

16.車床電氣控制電路單元常見故障的檢查與排除（16個故障點）：

17.T68鏜床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象）：

18.X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

19.電動葫蘆電氣控制電路單元常見故障的檢查與排除（16個故障現象）：

20.面板功能參數設置和操作實訓；

21.變頻器對電機點動控制、啟�？刂�；

22.電機轉速多段控制；

23.PLC與變頻器的綜合控制實訓；

24.基于模擬量控制的電機開環調速；

25.基于面板操作的電機開環調速；

26.變頻器的保護和報警功能實訓；

1.車床電氣控制電路故障現象：

1)全部電機均缺一相，所有控制回路失效；

2)主軸電機缺一相；

3)主軸電機缺一相；

4)M2、M3電機缺一相，控制回路失效；

5)冷卻泵電機缺一相；

6)冷卻泵電機缺一相；

7)刀架快速移動電機缺一相；

8)刀架快速移動電機缺一相；

9)除照明燈外，其它控制均失效；

10)控制回路失效；

11)指示燈亮，其它控制均失效；

12)主軸電機不能起動；

13)除刀架快移動控制外其它控制失效；

14)刀架快移電機不啟動，刀架快移動失效；

15)機床控制均失效；

16)主軸電機啟動，冷卻泵控制失效，QS2不起作用。

2.銑床電氣控制電路故障現象：

1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2)主軸電機無論正反轉均缺一相；

3)進給電機反轉缺一相；

4)快速進給電磁鐵不能動作；

5)照明及控制變壓器沒電，照明燈不亮，控制回路失效；

6)控制變壓器沒電，控制回路失效；

7)照明燈不亮；

8)控制回路失效；

9)控制回路失效；

10)主軸制動失效；

11)主軸不能啟動；

12)主軸不能啟動；

13)工作臺進給控制失效；

14)工作臺向下、向右、向前進給控制失效；

15)工作臺向后、向上、向左進給控制失效；

16)兩處快速進給全部失效。

3.T68鏜床電氣控制電路故障現象：

1)所有電機缺相，控制回路失效；

2)主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；

3)主軸正轉缺一相；

4)主軸正、反轉均缺一相；

5)主軸電機低速運轉制動電磁鐵YB不能動作；

6)進給電機快速移動正轉時缺一相；

7)進給電機無論正反轉均缺一相；

8)控制變壓器缺一相，控制回路及照明回路均沒電；

9)主軸電機正轉點動與啟動均失效；

10)控制回路全部失效；

11)主軸電機反轉點動與啟動均失效；

12)主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

13)主軸電機的低速不能啟動，高速時，無低速的過渡；

14)主軸電機的高速運行失效；

15)快速移動電動機，無論正反轉均失效；

16)快速移動電動機正轉不能啟動。

4.電動葫蘆電氣控制電路故障現象：

1)吊鉤電機和移動電機均缺一相；

2)吊鉤電機和移動電機均缺一相，顯示及控制回路均失效；

3)吊鉤上升時，制動電磁鐵失效；吊鉤下降時，吊鉤電機缺一相；

4)移動電機缺一相；

5)移動電機后移時缺一相；

6)顯示及控制回路失效；

7)指示燈不亮，控制回路失效；

8)按下SB1，KM1線圈不吸合；

9)按下SB1，KM1線圈不吸合；

10)吊鉤下降及前后移動控制失效；

11)按下SB2，KM2線圈不吸合；

12)前后移動控制失效；

13)按下SB3，KM3線圈不吸合；

14)按下SB3，KM3線圈不吸合；

三、技術指標：

1.外型：整體尺寸 1900mm×700mm×1790mm；

2.實訓臺架的材料：鈑金結構；

3.電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

具體功能如下：

1）主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2）交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：

①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；

②、設有單相調壓器一組，可得到交流0～250V可調電壓；

③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3）交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4）整流二極管：IN5408四只

3、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子上部左邊設有一個抽屜，右邊設有鍵盤托架；下部左邊設有雙開門存儲柜用于存儲實驗?zāi)K，右邊為電腦主機放置柜。
