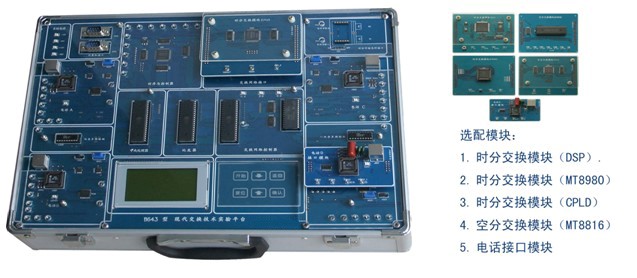

SB8643型程控交換綜合實驗箱
一、簡述：
程控綜合實驗箱為適應電信新技術新業務而新近研制的既能面向教學又能緊跟實際的新型電信交換實驗系統。實驗系統將交換網絡單元設計成插拔式模塊，以便學生用不同方式開發實現交換功能（配有：空分交換模塊、MT8980時分交換模塊、DSP時分交換模塊、CPLD時分交換模塊）。實驗系統不僅能完成傳統交換實驗箱僅有話路交換，更能實現電信新技術如：數據分組交換、語音平臺、共路信令（SS7）分析等實驗內容。實驗系統備有市話接口，在接上市話線后實驗箱即可成為用戶小交換機；增設了電信業務數據輸出接口，便于學生用PC機開發分析電信業務管理；增設了光纖接口，可通過光纖進行組網通信。實驗系統有很強的二次開發功能，在配備開發板后，學生可自行設計電話接口、交換網絡、中央處理器并編制相關軟件實現小交換機的功能。實驗箱結構新穎、布局合理、性能穩定，能滿足多層次學生的實驗和開發。
一、產品圖片
二、產品特點：
1.模塊化設計，模塊功能劃分清晰。
2.平臺分為用戶模塊、信令信號產生模塊、呼叫接續的記發器模塊、信令顯示與控制模塊、路由交換控制模塊等。
3.信令顯示直接明了，可通過液晶同步顯示主被叫號碼、被叫狀態、接續是否成功、通話時間等。
4.緊密結合教學難點，交換方式的實驗從人工交換、空分交換、數字時分交換由淺入深，有助學生理解交換原理，比較各種交換方式的特點和優劣。
5.為加深學生對時分復用理解，實驗箱在時分中繼實驗中，可以用鍵盤和液晶通過人機對話方式配置各話路時隙，并能用示波器實時觀測到時分中繼線上時隙的分配。
6.為培養學生學會使用硬件芯片的能力，實驗箱開放“路由交換控制模塊”，學生可在了解空分交換、時分交換芯片原理和控制時序的前提下，編制各種交換軟件（不用MS51仿真器，在我們軟件的支持下在線調試），實現所需的路由交換。對學生理解交換原理、培養芯片使用能力很有幫助。
7.配備了完整的電話呼叫后臺軟件，可作教師上課示教，便于學生理解電話呼叫中信令處理原理。
8.配備了完整的信令分析和電話接續統計軟件，有助學生學會實際交換機分析軟件的使用。
|
序號 |
設備名稱 |
型 號 |
備 注 |
|
1 |
程控交換綜合實驗箱 |
SB8643 |
每組一臺 |
|
出廠附件 |
SB8643使用說明書 |
1本 |
|
|
電源線 |
1根 |
||
|
中繼線 |
1根 |
||
|
保修卡、合格證 |
1套 |
||
|
配套軟件光盤 |
1套 |
||
|
2 |
20MHz雙蹤示波器 |
—— |
每組一臺 （必配，價格另算） |
|
3 |
電話單機 |
—— |
每組一部 |
|
4 |
微機 |
—— |
選 配 （價格另算） |
附:
程控SB8643型 教學軟件說明

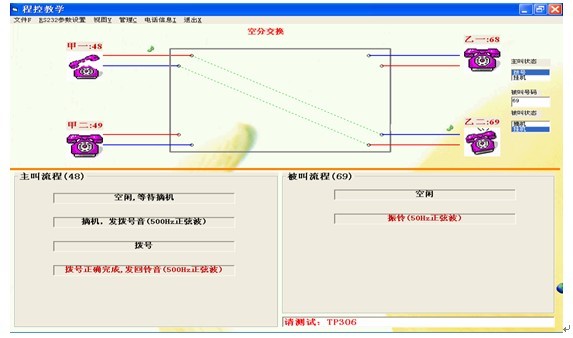

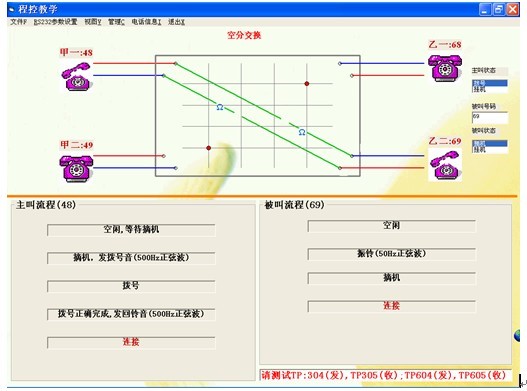

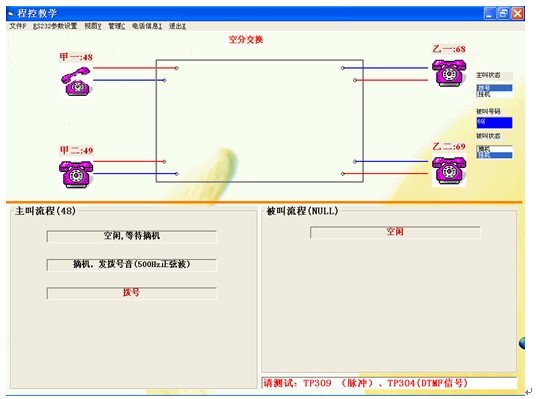

本教學軟件通過計算機串口和SB8643實驗箱連接，可以配合進行程控實驗，形象地對當前狀態進行實時演示，并提示當前實驗步驟的測量點。還可對電話的各種狀態和數據進行統計。

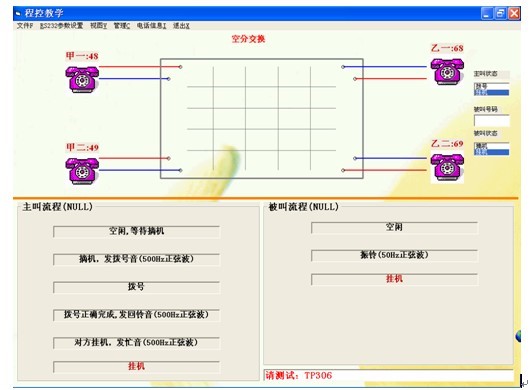

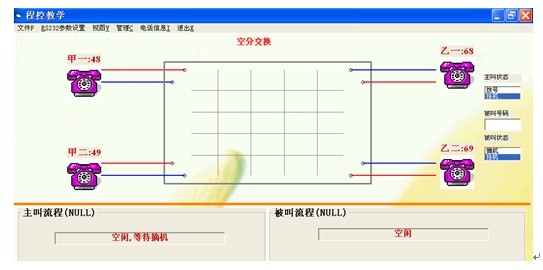

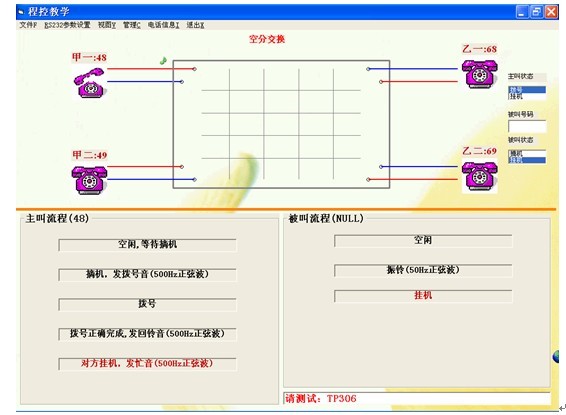

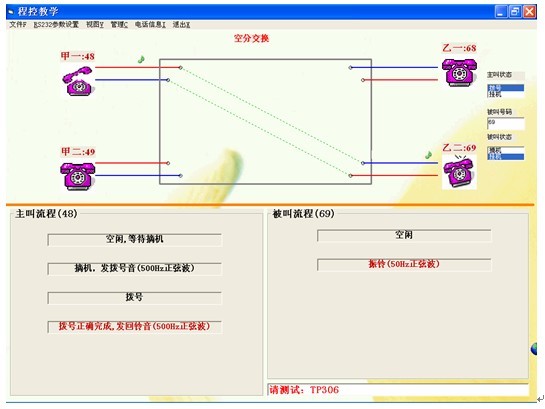

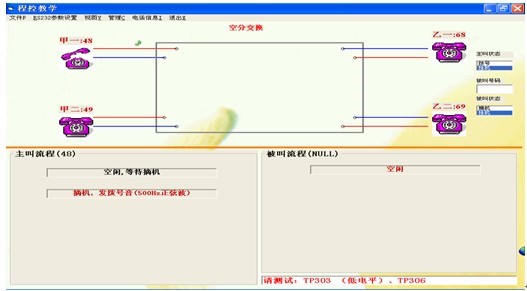

一、程控實驗狀態演示
1.空閑
2.主叫摘機
3.撥號
4.振鈴
5.被叫摘機后建立連接
6.被叫掛機
7.主叫掛機

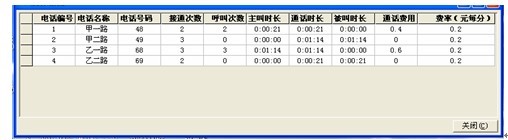

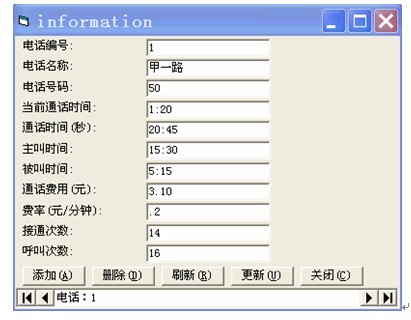

二、數據統計
可以統計各路電話的當前通話時間、總通話時間、主叫通話時間、被叫通話時間、通信費用、接通次數和呼叫次數等。
