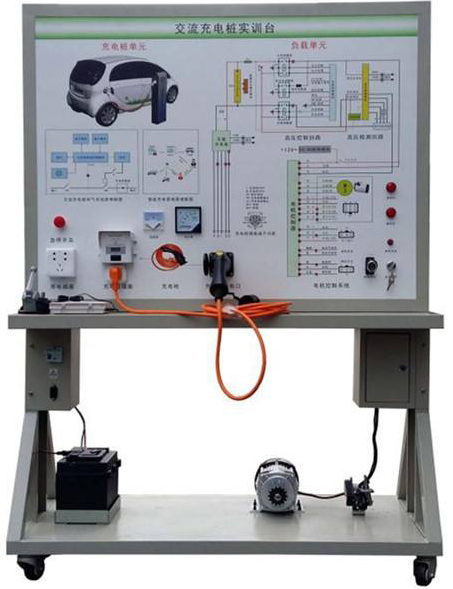

SBC-XNYCD電動汽車充電樁實訓臺
一、電動汽車充電樁系統實訓臺簡介：該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。（配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。）
二、電動汽車充電樁系統實訓臺功能特點：
1、詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3、真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4、面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、配套充電樁智能充電卡片、充值軟件。
7、安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成：
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、電動汽車充電樁實訓臺技術規格：
1、供電電源：AC220V ±10% 50Hz
2、供電電流：最大32A
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
3、設備顏色：標準7032等
4、鋼管：40*40*3mm
5、設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6、移動腳輪：100*60mm
五、電動汽車充電樁系統實訓臺實訓項目：
1、交流充電樁內部電路原理實訓
2、交流充電樁的部件組成及作用實訓
3、交流充電樁的操作方法實訓
4、操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓
5、故障設置、排除思路和方法實訓
6、智能充電卡片、充值軟件應用實訓
六．電動汽車充電樁實訓臺基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm |
套 |
1 |
|
2 |
充電樁組件 |
國標220V16A,3.5KW |
套 |
1 |
|
3 |
充電插座與充電槍 |
國標 |
套 |
1 |
|
4 |
智能充電卡片、充值軟件 |
碩博配套 |
套 |
1 |
|
5 |
電動車電機 |
48V1KW |
套 |
1 |
|
6 |
電動車電機控制器 |
48V1KW |
套 |
1 |
|
7 |
油門踏板，制動踏板，動力電池組 |
碩博配套 |
套 |
1 |
|
8 |
模擬指示燈 |
碩博配套 |
套 |
1 |
|
9 |
操作開關 |
碩博配套 |
套 |
1 |
|
10 |
直流接觸器 |
碩博配套 |
套 |
1 |
|
11 |
移動臺架 |
1240×600×1700mm (帶自鎖腳輪裝置) |
臺 |
1 |
|
12 |
故障模擬與排除裝置 |
碩博配套 |
套 |
1 |
|
13 |
保險絲盒 |
碩博配套 |
套 |
1 |
|
14 |
保修卡/合格證 |
碩博配套 |
套 |
1 |
|
15 |
教師手冊 |
配套 |
套 |
1 |
|
