純電動汽車高壓電控總成實訓臺

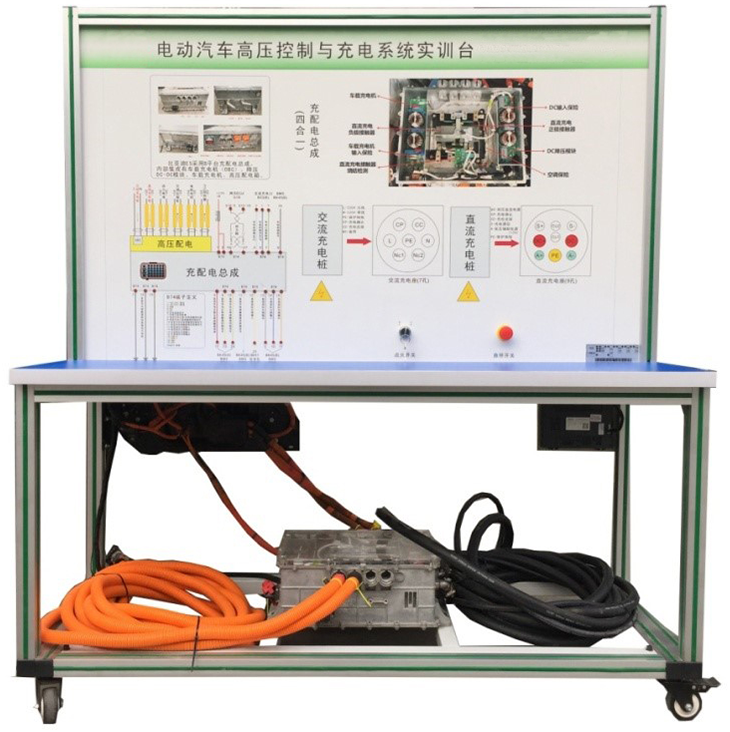

SBXNY-006純電動汽車高壓電控總成實訓臺

一、產品簡介

采用純電動汽車充配系統/高壓電控總成真實器件制作的實驗實訓臺架，可完成純電動汽車充配系統/高壓電控總成相關的實驗實訓內容。適合于各類院校對純電動汽車充配系統/高壓電控總成等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點

1.實訓臺與動力電池與電驅動等臺架連接，展示高壓配電控制與充電系統的結構與原理、動態演示高壓電控總成/高壓配電控制與充電系統工作過程。

2.高壓配電箱與動力電池包上蓋半透明改裝，展示內部控制器件結構。

3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點10個。

6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

7.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

8安裝安全保護裝置：急停開關、漏電開關、轉動部位防護保護罩、安全防護裝置與警告提示。

9. 產品具有四個相同的測試工位，各工位可對純電動汽車充配系統低壓線路電信號進行測量，學員可借助萬用表，示波器等設備對各測試點進行檢測。如：電壓信號，電阻信號、脈沖信號等。

10、訓練臺檢測面板絲印彩色純電動汽車充配系統電路原理圖，檢測面板采用亞克力材質；檢測端子名稱采用白色字體絲印，并標注與原理圖上線路連接關系對應的數字。

11、檢測面板平鋪，檢測面板上絲印原車線束插接器端子排列圖。

12、可搭配與該實訓臺相配套的純電動汽車充配系統訓練臺智能教學系統對設備進行相關故障設置及清除。

13、實訓臺配置43寸高清多媒體顯示屏，分辨率1920*1080。

14、實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現MiniPC數據傳輸。

15、測試面板底部支撐箱體表面噴涂高附著力磨砂黑色烤漆，工藝精湛，美觀大方。

16、訓練臺必須與電動汽車電驅動系統訓練臺、純電動汽車動力電池及管理系統訓練臺、純電動汽車電動空調系統訓練臺、純電動汽車車身電氣訓練臺等互聯互動，為互聯設備提供能量源。

17、訓練臺采鋁型材，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

18. ★要求配套電工作業培訓教學軟件（提供演示視頻）。包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互。

5．要求提供電工作業培訓教學軟件著作權登記證書來源證明文件,原件備查。

三、技術規格

1.外形尺寸：1500×700×1700(長×寬×高)

2.面板外形尺寸：1448×940mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

5. 動力電池電壓：604.8V

四、實訓（實驗）項目

1.純電動汽車充配電系統認知。

2.純電動汽車充配電系統基本控制原理與工作過程驗證實訓。

3.純電動汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

4.純電動汽車整車高壓區認知實訓。

5.模擬測量漏電可能發生的區域、漏電的狀態實訓。

6.純電動汽車充配電系統測量與維護體驗實訓。

五、基本配置

(比亞迪e5 EV450純電動汽車) 高壓電控總成,國標充電槍與充電座、車載充電機、高壓配電箱（帶各類高壓繼電器與保險絲）與充電系統、高壓電控總成、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。

SBXNY-006A純電動汽車高壓電控總成實訓臺

一、產品概述

該系統可與純電動汽車充配系統/高壓電控總成訓練臺互聯，教學系統內置與實訓臺面板相匹配的彩色電路圖，同時搭配可視化課程資源與文本資源，實現純電動汽車充配系統/高壓電控總成交互式教學。

二、產品功能

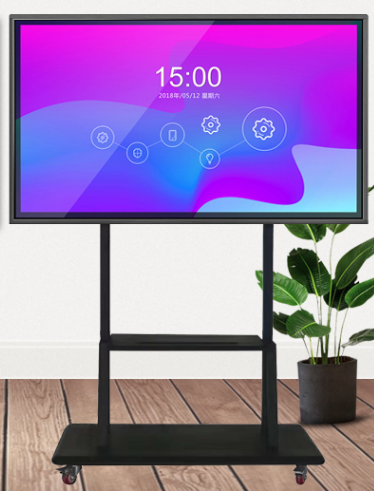

1、智能教學系統安裝在miniPC上，可通過HDMI高清線投放在43寸顯示器上。

2、智能教學系統具有查看視頻資源、文本資源、彩色電氣原理圖等功能。

3、彩色電器原理圖可根據實訓需求通過滑動鼠標滾輪進行放大和縮小，方便學員進行故障診斷與排除。

4、視頻資源分為內置資源和本地資源，理論模式狀態下可播放可視化資源或查看文本資源。數據與信息資源通過43寸高清多媒體端動態顯示。

5、理論模式具有資源上傳與刪除功能，通過資源上傳功能，教師可以自主上傳視頻類資源和文本資源等，或者刪除自主上傳的課程資源。

6、視頻播放技術采用高清播放平臺，視頻播放支持swf、MP4等多種格式，視頻播放時可以全屏或暫停。

7、文本資源支持word、excel、PDF、PPT等多種格式，文本資源支持離線查看。

8、智能教學系統具有鏡像投屏功能，支持有線投屏和無線投屏無縫切換；基于體驗感知自動采取不同的傳輸策略，支持同網段下，教師可通過控制單臺設備進行對應課件及視頻的多屏幕投放授課，投放的視頻和鼠標信息采用不同通道異步傳輸，具有更有的圖像編解碼算法，鼠標指針位置60幀/s，實現鼠標的精準定位，使得在有限的帶寬網絡內，各分屏顯示器中所呈現的畫面仍有較高的清晰度；連接成功后，將周圍的移動設備與教室或者周圍的多臺多媒體設備連接起來，構成一種新型的授課模式，最大程度上滿足了多位同學同時互動學習的功能。
