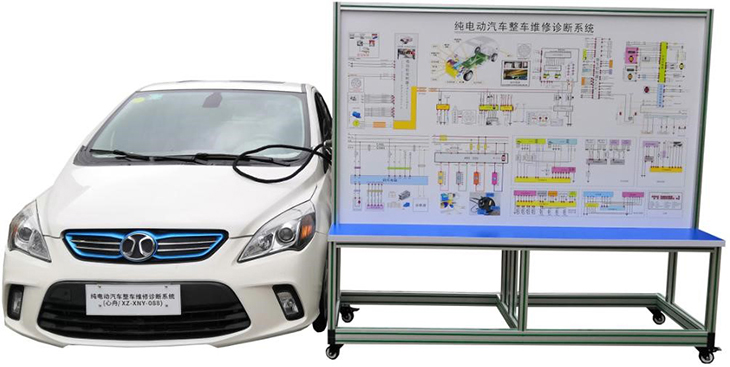

SBC-XNY1新能源汽車綜合實訓臺
一、產品簡介
新能源汽車綜合實訓設備將一臺可正常運行的北汽EV160 電動車改裝為在線檢測教具車，可實時檢測與診斷電機控制單元、VCU控制單元、高壓電池ECU控制單元、車載充電系統單元與ABS及空調控制單元等的動、靜態信號參數。適用于各院校對電動車整車理論和維修實訓的教學需要。
二、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2. 可通過原車儀表顯示整車動、靜態信號參數；
3.電控系統各傳感器、執行器的工作參數采用發光管或數碼表進行顯示；
4.制作可移動"汽車檢測實訓臺"，可分別進行以下控制系統的檢測實訓：
電機控制單元
車載充電控制單元
ABS控制單元
輔助電器
高壓電池ECU控制單元
VCU控制單元
5."汽車檢測實訓臺"通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
6.教學面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車各個等實物，認識和分析各控制系統的工作原理。
7.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車各控制單元的檢測實訓。
8.面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對各電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
10.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
11.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.檢測臺外形尺寸：2040×650×1800mm(長×寬×高)
2.檢測臺面板外形尺寸：1988×1220mm（長*寬）
3.工作電源：原車；
4.工作溫度：-50℃～50℃；
5.檢測臺移動腳輪：100*60mm
6.汽車：長*寬*高：4730×1700×1400mm，北汽EV160(2015款)
四、實訓（實驗）項目
新能源汽車的分類和技術特點認知；
純電動汽車的特點認知；
純電動汽車的基本結構認知；
各總成零部件的名稱和功能認知；
高壓電控總成結構認知；
純電動汽車各總成之間的控制關系實訓；
控制模塊的組成認知；
電機控制器模塊的結構和工作原理實訓；
電機控制器模塊的檢測方法實訓；
DC-DC轉換器模塊的結構和工作原理實訓；
DC-DC轉換器模塊的檢測方法實訓；
動力配電箱模塊的結構和工作原理實訓；
動力配電箱模塊的檢測方法實訓；
電池管理單元的結構和工作原理實訓；
電池管理單元的檢測方法實訓；
電機總成的結構、工作原理及工作過程認知；
電機總成的檢測方法實訓；
電池包體總成的結構、工作過程及性能認知；
高壓輔助模塊的組成結構原理認知；
車載慢充的結構和工作原理實訓；
車載慢充的檢測方法實訓；
漏電保護器的結構和工作原理實訓；
漏電保護器的檢測方法實訓；
檔位控制器的結構和工作原理實訓；
檔位控制器的檢測方法實訓；
主控ECU的結構和工作原理實訓；
主控ECU的檢測方法實訓；
加速踏板的結構和工作原理實訓；
加速踏板的檢測方法實訓；
電池包體總成的充放電結構認知；
電池包體總成的充放電工作原理實訓；
電池包體總成的充放電操作技巧實訓；
電池包體總成的維護注意事項實訓；
電池包體總成的測試方法實訓；
電池包體總成的測試安全事項認知；
純電動汽車故障碼讀取與分析實訓；
純電動汽車故障診斷儀的操作實訓；
純電動汽車故障診斷實訓；
五、基本配置
1.在線檢測教具車1輛( 二手北汽EV160);
2.故障設置控制器1套;
3.汽車檢測實訓臺1套(帶可移動腳輪的臺架）;
4.故障設置和考核系統1套;
5.航空插頭和連接電纜1套;
