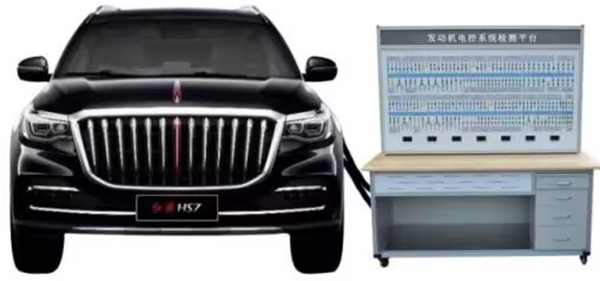

SBC-GZJCA汽車無損互聯故障檢測系統

1.具體技術(參數)要求

一、選用發動機 ABS 制動系統整車制做而成、帶發動機電控系統示教板、電控多點燃油噴射管理系統、噴油器 LED 顯示、噴油器檢測端子檢測噴油脈寬、點火系統檢測端子檢測點火頻率、碳罐電磁閥、D-VVT 電磁閥、曲軸位置傳感器信號、凸輪軸位置傳感器信號、電子節氣門位置傳感器信號、冷卻溫度傳感器信號、爆震傳感器信號、怠速電機、進氣壓力傳感器信號、進氣溫度傳感器、空調壓力傳感器信號、氧傳感器信號、發電機監視信號、冷卻風扇控制系統、空調壓縮機控制系統。

二、保留完整原車系統連接發動機電腦正常行使、汽車發動機系統工作正常無故障、車身電腦系統正常無故障、ABS 制動系統正常無故障、汽車音響系統正常無故障。

三、發動機正常工作狀況、驅動系統展示與工作狀態、制動系統展示與工作狀態、ABS 傳感器系統展示與工作狀態、車門工作狀態、中控系統展示與工作狀態、電動門窗升降系統展示與工作狀態、音響揚聲器系統展示與工作、左后門工作狀態、后制動系統工作原理及結構狀況。

四、示教板按原車傳感器、執行器原理彩圖繪制、故障設置、ECU 電腦針腳一一對應便于檢測測試、用汽車示波器測試傳感器波形、萬用表檢測噴油脈寬、萬用表檢測點火提前角、汽車通用解碼器檢測數據流、故障碼等功能說明。

五、檢測平臺故障設置類型包含斷路、信號對地短路、虛接等故障，故障設置數量點可根據實際需求變動，可設置故障點為 32 路，分為主控板和擴展板，兩個板之間通過 485 通訊，根據需要還可以擴展最多 128 路；

六、平臺支持無線或有線通訊方式進行故障設置操作，可在故障設置與檢測平臺 PC 端或移動端 APP 設置故障；

1、故障設置平臺智能教學系統具有加密功能，可有效限制不合規操作；

2、故障設置平臺具有漏電保護、過載保護等安全裝置；

3、平臺配置 32 寸多媒體顯示屏，具備 HDMI 接口，支持 PC 設備在線投屏；

4、平臺配置無風扇低功耗計算機，計算機安裝智能教學系統。處理器內存 4G，存儲 128G，通信支持WiFi802.11b/g/n2.4G 協議、局域網 1000MLAN、藍牙 Bluetooth4.0協議等多種模式，顯示輸出 HDMI 1.4 高速雙向通信，分辨率：1920x1080；

七、汽車綜合教學管理平臺主要由上位機軟件、中位機、下位機（故障設置板）、具有智能無線故障設置軟件的汽車教學設備等構成，上位機軟件支持 window（win7 或 10）、android（4.1 版本以上）系統，支持終端為 PC 電腦、平板、手機。系統可通過局域無線 WIFI、中

位機自帶 WIFI、USB 的三種方式進行連接，可便捷性地設置各種常見系統部件線路的故障：通路、斷路、間歇性斷路、虛接四種故障狀態，方便教師在教學設備上對汽車電器、電控系統等故障檢測與排故的教學任務實施，有效地減少教學設備的損耗率。系統具備"間歇性斷路"故障發生時間條件設置、斷電恢復、一鍵或手動清除功能故障、故障查詢功能。

八、配備說明

"無線智能化故障設置"為汽車綜合教學管理平臺軟件的子模塊，配備 android 版"無線智能化故障設置軟件"（在用戶操作指南內掃二維碼獲取安裝），《智能無線故障設置軟件》用戶操作指南（含 PC/ android 系統）。

九、技術要求

（1）上位機軟件支持系統：window（win 7 或 10）、android（4.1版本以上）；

（2）上位機軟件運行終端：PC/平板/手機；

（3）中位機采用嵌入式微處理器開發，具有 USB 通信，即插即用免驅程連接到平板或 PC；

（4）中位機內置無線通信功能，可通過上位機發送無線故障設置指令到下位機；通過上位機軟件 UDP廣播，搜索 IP 地址，得到 IP 地址后進行 TCP 連接，具有較穩定的通訊，中位機與下位機通迅距離 300 米以內；

（5）中位機可作為客戶端連接到 WIFI 路由器，使用可支持的終端設備連接設定的局域網環境，可發送故障設置數據到下位機；

（6）中位機可獨立產生 WIFI 熱點（不需要路由器），手機或平板電腦連接熱點后，可發送故障設置數據到下位機；

（7）下位機每個回路具有 10A 電流通斷控制能力，每個下位機可通過數據線擴展到 112 路；

（8）每個下位機具有 8 位撥碼地址，一臺上位機可同時/分別控制 8個下位機；

（9）下位機外殼材質：使用透明亞克力外殼，便于觀察每路信號狀態，每路信號使用雙色 LED 指示其工作狀態；

（10）間歇故障時間設置功能：間歇斷路功能可模擬線束連接器處于接觸不良的狀態,每一路均可獨立設置其間歇通/斷時間，時間范圍為 100~25000ms；

（11）多樣式連接方式：除使用 WIFI 連接外,也可使用 USB 口連接到PC 端（不需使用 WIFI 時），通過 USB 口直接發送故障設置數據；

（12）故障設置顯示功能：設備部件線路處于直通狀態時，下位機相對應線路的顯示燈為綠色常亮狀態；虛接狀態時，下位機相對應線路的顯示燈為紅色常亮狀態；斷路狀態時，下位機相對應線路的顯示燈為熄滅狀態；間歇性故障狀態時，下位機相對應線路的顯示燈為綠色閃爍狀態；

（13）一鍵或手動清除功能：具有一鍵清除或手動清除已設故障內容；

（14）故障查詢功能：可一鍵查詢下位機已設置的故障點；當汽車綜合教學管理平臺軟件退出并重新進入到"故障設置"時，可通過故障查詢菜單對已設定故障內容信息進行查詢；

（15）故障列表名稱個性化修改并同步功能：可對故障列表名稱進行個性化定義修改，通過無線方式導入及導出故障信號列表，可在多個上位機軟件運行終端間實現同步數據，不再需要手動配置各平板或手機等使用終端上位機軟件中臺架設備的信號列表；

（16）斷電恢復功能：下位機斷電后重新上電，自動恢復上次故障設置內容；

（17）該軟件要求性能成熟穩定，并獲得計算機軟件著作權登記證書。

十、工藝要求

1.臺架采用國標鋁型材制作而成，堅固耐用；帶萬向腳輪，移動方便；

2.電路圖面板材料采用鋁塑板制作，電路圖經過處理后用大型平板打印機打印電路圖打印效果平整無凹凸感且不少于四種顏色；
