SBLYC-1A智能樓宇報警控制實訓設備（工位型）
一、產品概述

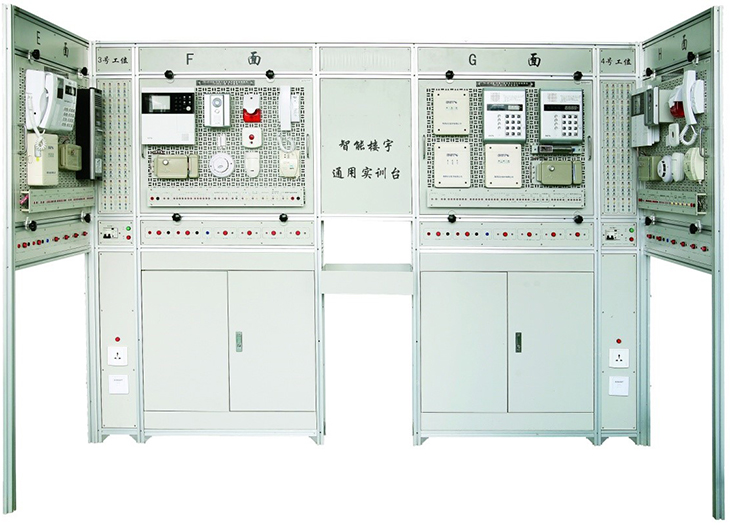

"智能樓宇報警控制實訓設備，智能樓宇通用實訓臺架"采用"工"字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。
1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。
2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。
3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。
4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。
5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。
二、技術規格
1.外形尺寸：2440mm×1730mm×1798mm（長×寬×高）
2.網孔板尺寸：748mm×598mm
3.總體電源輸入：AC220V，第三方式接地
4.直接電源輸出：單相三芯暗插座，AC220V
5.受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕
6.受控保護方式：16A單相漏電保護開關、直流開關電源
7.受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.總線連接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）
2、對講門禁及室內安防系統
1) 住戶模塊
2) 大樓模塊
3)小區模塊
1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成
2、配置要求
(1) 住戶模塊
|
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
|
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
|
3 |
門前鈴 |
放置于住戶入口，呼叫，可視，對講 |
1 |
個 |
|
4 |
室內分機 |
免提型，免擾設置，手動監視或自動顯示住戶門口或大樓門口來訪者圖像，接收室外主機、小區門口機和管理中心機呼叫、對講和開鎖，5防區安防（布/撤），報警，呼叫管理中心且信息互聯 |
1 |
臺 |
|
5 |
電控鎖 |
JG-5A |
1 |
個 |
|
6 |
門磁開關 |
SD-8523_SELCO |
1 |
對 |
|
7 |
被動紅外空間探測器 |
DS940T-CHI_BOSCH |
1 |
個 |
|
8 |
煙感探測器 |
LH-94II |
1 |
個 |
|
9 |
燃?xì)馓綔y器 |
LH-88II |
1 |
個 |
|
10 |
緊急求助按鈕 |
H0-01B |
1 |
個 |
|
11 |
警鈴 |
JL3-24V_10*10*0.53（cm) |
1 |
個 |
|
12 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
(2) 大樓模塊
|
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
|
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
|
3 |
室外主機 |
放置于大樓入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，ID/ IC卡開門、巡更，脅迫開門，鎖控時間設置，防拆 |
1 |
臺 |
|
4 |
層間分配器 |
分配一個大樓里的住戶，2分支，可連接2個住戶 |
1 |
個 |
|
5 |
聯網器 |
GST-DJ6327B |
1 |
個 |
|
6 |
電磁鎖控制器 |
YL-LY01 |
1 |
個 |
|
7 |
開門按鈕 |
朗能 |
1 |
個 |
|
8 |
電磁鎖 |
60kg |
1 |
個 |
|
9 |
防拆模擬（開關） |
NO |
1 |
個 |
|
10 |
安全插拔線 |
20mm,60mm,100mm |
1 |
批 |
|
11 |
ID卡 |
ID |
4 |
張 |
|
12 |
安全插拔線 |
20mm,60mm,100mm |
1 |
批 |
(3) 小區模塊
|
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
|
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
|
3 |
小區門口機 |
放置于小區入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，脅迫開門，防拆 |
1 |
臺 |
|
4 |
聯網器 |
通過CAN總線連成小區區域/中心網絡 |
1 |
個 |
|
5 |
管理中心機 |
與小區門口機、室外主機和室內分機對講，進行小區門口機和室外主機開鎖，自動/手動監視小區門口機和室外主機圖像，接收小區門口機、室外主機和室內分機的報警信息并存儲，聲光提示，開門和巡更等信息存儲和查詢，密碼管理 |
1 |
臺 |
|
6 |
電磁鎖控制器 |
YL-LY01 |
1 |
個 |
|
7 |
開門按鈕 |
朗能 |
1 |
個 |
|
8 |
電磁鎖 |
60kg |
1 |
個 |
|
9 |
防拆模擬（開關） |
NO |
1 |
個 |
|
10 |
通訊轉換模塊 |
K7110 |
1 |
個 |
|
11 |
對講門禁及室內安防系統管理軟件 |
GST-DJ6000 |
1 |
套 |
|
12 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
3、實訓項目要求
(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2)室內安防系統布/撤防的設計、接線、調試和演習
(3)住戶系統的設計、接線、調試和演習
(4)住戶與大樓系統的設計、接線、調試和演習
(5)住戶、大樓與小區系統的設計、接線、調試和演習
(6)對講門禁及室內安防系統管理軟件的操作及管理

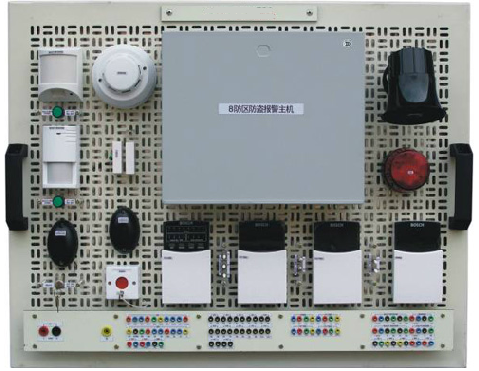

3、防盜報警模塊（BOSCH）

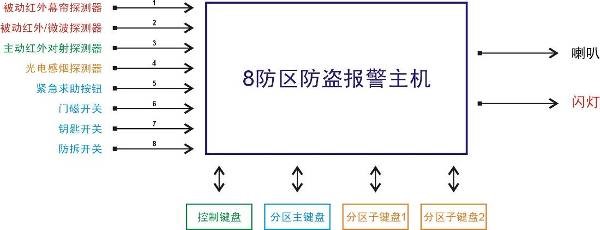

1、主體功能
結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
設備主體配置
|
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
|
1 |
8防區主機 |
8個可編程用戶碼、8個可變用戶碼；8個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布/撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 /下載；電池電能測試；進/出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查 |
1 |
臺 |
|
2 |
控制鍵盤 |
用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態 |
1 |
臺 |
|
3 |
分區主鍵盤 |
除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域 |
1 |
臺 |
|
4 |
分區子鍵盤 |
對自身所在分區區域單獨進行操作 |
2 |
臺 |
|
5 |
被動紅外幕簾探測器 |
DS920I_BOSCH |
1 |
個 |
|
6 |
被動紅外微波探測器 |
DS835IT_BOSCH |
1 |
個 |
|
7 |
主動紅外對射探測器 |
DS422I-CHI_BOSCH |
1 |
|
|
8 |
光電感煙探測器 |
LH-94II |
1 |
個 |
|
9 |
門磁開關 |
與透明有機玻璃模板結合組成模型 |
1 |
|
|
10 |
緊急求助開關 |
配備復位鑰匙各1把 HO-01B |
1 |
個 |
|
11 |
鑰匙開關 |
配備復位鑰匙各1把 Φ12 |
1 |
|
|
12 |
喇叭 |
ESE-626 |
1 |
個 |
|
13 |
閃燈 |
HC-05 |
1 |
個 |
3、實踐項目
1)各類常用器件的認識、對比、接線和調試
2)防盜報警系統的設計、布線、編程、操作和演習
3)控制鍵盤編程和操作
4)分區鍵盤編程、分區和操作
5)手/自動周界和正常布/撤防
6)手/自動日/夜間布/撤防
7)防區手/自動旁路和鎖定
8)各類防區功能和輸出特性演習

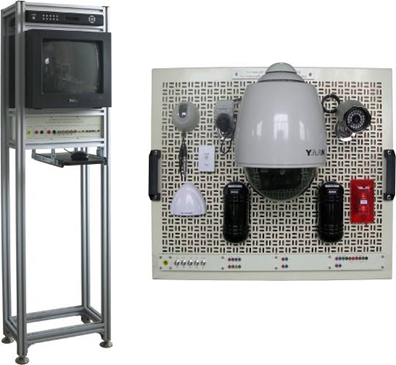

4、半數字閉路電視監控及周邊防范模塊
1、總體功能要求
結合當前閉路電視監控及周邊防范系統的根本技術要點，采用市場主流優質監控設備，實現音視頻的監視、傳輸、控制、捕捉、視頻偵測捕捉、和周邊防范聯動報警功能，模塊穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2、配置要求
|
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
|
1 |
設備支架 |
460mm×478mm×1505mm |
1 |
臺 |
|
2 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
|
3 |
安全插拔孔面板 |
200mm,600mm,1000mm |
2 |
塊 |
|
4 |
彩色監視器 |
14″彩色顯像管；500線清晰度；2路BNC視頻輸入；2路BNC視頻輸出；2路BNC音頻輸入； 2路BNC音頻輸出 |
1 |
臺 |
|
5 |
硬盤錄像機 |
1) 采用嵌入式LINUX操作系統，系統運行穩定，采用通過的視頻壓縮和音頻壓縮技術實現了高畫質，低碼率，特有的單幀播放功能，可重現細節回放，利于實現細節分析。本設備功能強大，可實現以下功能： ü 4路BNC音/視頻輸入 ü 2路BNC視頻輸出 ü 1路左右聲道BNC音頻輸出 ü 麥克風/耳機/音頻輸出接口 ü RS232接口 ü VGA接口 ü 鼠標操作 ü 實時監控 ü 手動/自動錄像 ü 錄像查詢及回放（支持多種回放模式） ü 錄像備份 ü 云臺、鏡頭控制 ü 視頻檢測及聯動控制 ü 外部報警與報警聯動錄像遠程網絡操作功能 |
1 |
臺 |
|
6 |
硬盤 |
80G |
1 |
個 |
|
7 |
球型云臺 |
7寸；水平0~360°（連續旋轉）、垂直0~90°；水平0.1~15°/s、垂直0.1~15°/s；485通訊方式；80個預置位；1條自動掃描，1條自動巡航（10個巡航點）；1個守望位；與機芯自動進行通信控制 |
1 |
臺 |
|
8 |
一體機芯 |
1/4"Sony super HAD CCD，480線、彩色0.1LUX，自動聚焦, 內置23倍光學/10倍電子放大，鏡頭（3.25-88mm） |
1 |
臺 |
|
9 |
槍型攝像機 |
1/3″SONY彩色CCD，420電視線 |
1 |
臺 |
|
10 |
自動光圈鏡頭 |
2.8mm |
1 |
個 |
|
11 |
紅外攝像機 |
1/3″SONY彩色CCD，420電視線 |
1 |
臺 |
|
12 |
攝像機支架 |
05 |
2 |
個 |
|
13 |
半球攝像機 |
1/3″SONY彩色CCD，420電視線 |
1 |
臺 |
|
14 |
拾音器 |
SG-901 |
1 |
個 |
|
15 |
主動紅外對射探測器 |
DS422I-CHI_BOSCH |
1 |
對 |
|
16 |
被動紅外幕簾探測器 |
DS940T-CHI_BOSCH |
1 |
個 |
|
17 |
聲光警號 |
HC-102 |
1 |
個 |
|
18 |
交換機 |
TP-LINK 5口 |
1 |
臺 |
|
19 |
網絡視頻監控管理軟件 |
實現遠程監控 |
1 |
套 |
|
20 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
3、實踐項目要求
1)各類設備、連接線及接頭的認識及對比
2)鏡頭的安裝及調試
3)半數字硬盤錄像機的接線、設置及操作
4)監視器的接線、設置及操作
5)高速球的接線和操作
6)拾音器、探測器、聲光報警器的安裝及調試
7)監控系統與報警系統的聯動控制
8)網絡視頻監控平臺軟件的
|
