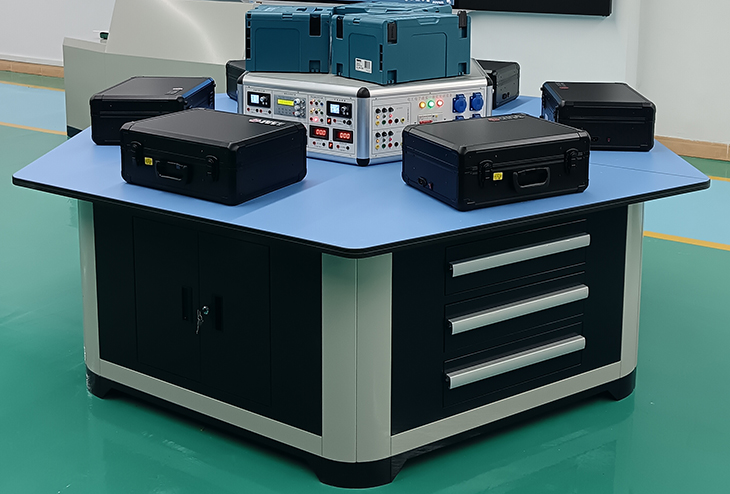

SB-CSET島式六工位電子電氣綜合實訓平臺
島式六工位電子電氣綜合實訓平臺,電工電子一體化創新實訓裝置,該設備是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關"電氣維修技術"、"電力拖動技術"及"照明控制技術"通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深?yuàn)W的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
電子電氣綜合實訓平臺該套設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
一、技術性能
工作電源：三相五線制 AC380V±5％ 50Hz
*安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
額定功率：≤2kW
環境溫度：-10℃～40℃
5. 相對濕度：≤85%
6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、電氣固定方式：內螺紋膠粒
二、裝置組成
1.*桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2.*桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3.*實訓屏部分：整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4.多功能網板部分：多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5×10mm孔加工，配合固定膠�？ㄗ樱w設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
三、實訓儀器及電機
電子創新透明套件3套/臺
實訓電機
三相鼠籠式異步電動機 WDJ26 AC380V/△ 3臺/臺
三相鼠籠式異步電動機 WDJ24-1 AC380V/Y（*帶速度繼電器） 3臺/臺
三相雙速異步電動機WDJ22 AC380V/YY/△ 3臺/臺
2.提供萬用表、兆歐表、鉗形電流表等實訓儀器3套/臺
四、實訓項目
（一）基本技能訓練
常用工具的使用及識別
電工識圖訓練
電工布線工藝
常用導線的連接和絕緣層的恢復
萬用表的認識與使用
兆歐表的認識與使用
鉗形電流表的認識與使用
（二）電力拖動實訓
三相異步電動機直接啟動控制
9.三相異步電動機接觸器點動控制線路
10.三相異步電動機接觸器自鎖控制線路
11.三相異步電動機Y-△啟動手動控制線路
12.三相異步電動機Y-△啟動自動控制線路
13.三相異步電動機接觸器聯鎖的正反轉控制線路
14.三相異步電動機按鈕聯鎖的正反轉控制線路
15.三相異步電動機雙重聯鎖的正反轉控制線路
16.三相異步電動機倒順開關控制的正反轉控制線路
17.三相異步電動機能耗制動控制線路
18.三相異步電動機反接制動控制線路
19.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
20.三相異步電動機多地控制線路
21.工作臺自動往返控制線路
22.接觸器控制的三相雙速異步電動機控制線路
23.時間繼電器控制的三相雙速異步電動機控制線路
24.學生自行設計電路的安裝、接線與調試
（三）儀表照明實訓
25.白熾燈照明電路的安裝
26.兩個開關控制一盞燈
27.兩地控制一盞燈
28.聲控開關控制照明電路
29.人體感應開關控制照明電路
30.觸摸延時開關控制照明電路
31.日光燈電路
32.電度表原理與接線
33.單相電度表的直接接線
34.單相電度表經電流互感器接線
35.住宅照明線路實訓
（四）電子創新實訓項目
（1）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）（綜合應用）
6.恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（2）數字電子技術綜合應用、創新實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
17.聲光控制節能路燈電路（電子產品線路）（綜合應用）
18.8線數據傳輸電路（電子產品線路）（綜合應用）
19.4位環形計數節拍發生器（電子產品線路）（綜合應用）
20.秒脈沖信號發生器（電子產品線路）（綜合應用）
21.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
22.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23.數控變頻三角波-方波發生器
24.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
25.8位優先編碼器搶答電路（電子產品線路）（綜合應用）
26.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
27.數字鐘電路（電子產品線路）（綜合應用）
28.二位十進制計數符合電路（電子產品線路）（綜合應用）
29.交通燈控制電路（電子產品線路）（綜合應用）
30.升/降階梯波發生器（電子產品線路）（綜合應用）
31.光電轉換加/減計數電路（電子產品線路）（綜合應用）
五、*單組器件配置清單（整臺裝置需配置六組元器件）
|
序號 |
名 稱 |
型號與規格 |
數量 |
|
1 |
單相電度表 |
DD862a |
1臺 |
|
2 |
螺口燈座 |
3A/250V |
2只 |
|
3 |
燈泡 |
220V/40W |
2只 |
|
4 |
單聯開關 |
CD200-DG86K1 |
1只 |
|
5 |
雙控開關 |
CD200-DG86K2 |
1只 |
|
6 |
聲（光）控延時開關 |
CD200-D86SG |
1只 |
|
7 |
觸摸延時開關 |
CD200-D86M |
1只 |
|
○ |
人體感應開關 |
CD200-D86HW |
1只 |
|
9 |
開關盒 |
H86MS50 |
2只 |
|
10 |
日光燈管套件（鎮流器） |
10W |
1套 |
|
11 |
電流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
1只 |
|
12 |
空氣開關 |
DZ47-63LEP-4P/6A |
1只 |
|
13 |
保險絲座 |
RT18-32/3P |
1只 |
|
14 |
直插式保險座 |
RT14-20 |
2只 |
|
15 |
熔斷器 |
RT18-20/3A |
3只 |
|
16 |
熔斷器 |
RT14-20/2A |
2只 |
|
17 |
交流接觸器 |
LC1-E0610Q5N |
4只 |
|
18 |
接觸器輔助觸頭 |
LAEN11 |
4只 |
|
19 |
熱繼電器 |
JRS1D-25（0.63-1A） |
2只 |
|
20 |
熱繼電器座 |
JRS1D-25/Z |
2只 |
|
21 |
通電延時時間繼電器 |
ST3PA-B/380V（0-10S） |
1只 |
|
22 |
時間繼電器座 |
PF-083A |
1只 |
|
23 |
平動按鈕 |
Φ22-LAY16-AG11 |
2只 |
|
24 |
平動按鈕 |
Φ22-LAY16-AR11 |
2只 |
|
|
平動按鈕 |
Φ22-LAY16-AB11 |
1只 |
|
25 |
按鈕開關盒 |
3孔 |
2只 |
|
26 |
行程開關 |
LX19-222 |
2只 |
|
27 |
行程開關 |
LX19-001 |
2只 |
|
28 |
倒順開關 |
KO3-15 |
1只 |
|
29 |
控制變壓器 |
BK100 AC380V/220V/36V |
1只 |
|
30 |
電阻 |
75Ω/75W |
3只 |
|
31 |
電阻 |
10Ω/25W |
1只 |
|
32 |
二極管 |
1N5408 |
4只 |
|
33 |
塑料安裝卡子 |
|
250只 |
|
34 |
自攻螺絲 |
|
120只 |
|
35 |
走線槽 |
2525 |
2米 |
|
36 |
接線端子排 |
JF5-2.5/5 |
5條 |
|
37 |
G形導軌 |
0.4米 |
1根 |
*單組創新套件器件配置清單（整臺裝置需配置三組元器件）
|
序號 |
產品名稱 |
產品規格 |
數量 |
|
1 |
RJ金屬膜電阻(2W) |
330，470，510， |
各1個 |
|
2 |
RJ金屬膜電阻(2W) |
330，510，680， |
各1個 |
|
3 |
RJ金屬膜電阻(2W) |
1K，2K，3.3K， |
各1個 |
|
4 |
RJ金屬膜電阻(2W) |
3.3K，4.7K，6.8K |
各1個 |
|
5 |
RJ金屬膜電阻(2W) |
10K，22K，47K |
各3個 |
|
6 |
錳銅絲電阻(3A) |
0.1，0.2，0.4 |
各1個 |
|
7 |
RT碳膜電阻(1W) |
1，4.7，10，27 |
各1個 |
|
8 |
RT碳膜電阻(1W) |
39，47，56，68 |
各1個 |
|
9 |
RJ金屬膜電阻(1W) |
100，150，200，300 |
各1個 |
|
10 |
RJ金屬膜電阻(1W) |
390，470，560，680 |
各1個 |
|
11 |
RJ金屬膜電阻(1/2W) |
560，820，1K，1K |
各1個 |
|
12 |
RJ金屬膜電阻(1/2W) |
1.2K，2K，2.7K，3K |
各1個 |
|
13 |
RJ金屬膜電阻(1/2W) |
4.7K，5.1K，6.8K，8.2K |
各1個 |
|
14 |
RJ金屬膜電阻(1/2W) |
10K，15K，27K，33K |
各1個 |
|
15 |
RJ金屬膜電阻(1/2W) |
51K，56K，62K，68K |
各4個 |
|
16 |
RJ金屬膜電阻(1/2W) |
100K，270K，390K，470K |
各4個 |
|
17 |
RJ金屬膜電阻(1/2W) |
820K，1M，2.2M，10M |
各1個 |
|
18 |
RJ金屬膜電阻(1/2W) |
120，180，220，620 |
各1個 |
|
19 |
RJ金屬膜電阻(1/2W) |
1.5K，2.2K，2.7K，3.9K |
各1個 |
|
20 |
RJ金屬膜電阻(1/2W) |
6.2K，20K，24K，47K |
各1個 |
|
21 |
RJ金屬膜電阻(1/2W) |
51K，150K，220K，3M |
各1個 |
|
22 |
RJ金屬膜電阻(1/2W) |
510K，1.1M，2M，2M |
各2個 |
|
23 |
CL聚脂膜電容 |
1000pF，2200 pF，3300 pF |
各2個 |
|
24 |
CBB聚丙烯膜電容 |
4700 pF，0.01μF，0.022μF |
各2個 |
|
25 |
CBB聚丙烯膜電容 |
0.033μF，0.047μF，0.1μF |
各4個 |
|
26 |
CBB聚丙烯膜電容 |
0.22μF，0.47μF，1μF |
各1個 |
|
27 |
CBB聚丙烯膜電容 |
0.47μF，1μF，0.33μF |
各1個 |
|
28 |
CD鋁電解電容 |
3.3μF，4.7μF，10μF |
各2個 |
|
29 |
CD鋁電解電容(50V DC) |
100μF，220μF，470μF |
各1個 |
|
30 |
CBB聚丙烯膜電容 |
0.5μ(450V AC)，1.0μ(450V AC) |
各1個 |
|
31 |
CBB聚丙烯膜電容 |
2μF(450V AC)，4μF(450V AC) |
各1個 |
|
32 |
CL聚脂膜電容 |
20 pF，1500 pF，2200 pF |
各1個 |
|
33 |
CC瓷片電容 |
20 pF，33 pF，100 pF |
各1個 |
|
34 |
可調電容 |
10-60 pF，220 pF，20-120 pF |
各1個 |
|
35 |
CC瓷片電容 |
20 pF |
各1個 |
|
CL聚脂膜電容 |
2200 pF，5600 pF |
||
|
36 |
CBB聚丙烯膜電容 |
0.047μF，0.01μF，0.1μF |
各1個 |
|
37 |
CD鋁電解電容 |
2.2μF，33μF，47μF |
各2個 |
|
38 |
可調電容 |
2-7 pF，4-15 pF，300 pF |
各1個 |
|
39 |
WX線繞電位器 |
100(5W)(去蓋) |
1個 |
|
40 |
WH碳膜電位器 |
470 (2W) (去蓋) |
1個 |
|
41 |
WH碳膜電位器 |
1K (2W) |
1個 |
|
42 |
WX線繞電位器 |
4.7K (1W) (去蓋) |
1個 |
|
43 |
WH碳膜電位器 |
10K (1/2W) (去蓋) |
1個 |
|
44 |
WH碳膜電位器 |
22K(1/2W) |
1個 |
|
45 |
WH碳膜電位器 |
33K (1/2W) |
1個 |
|
46 |
WH碳膜電位器 |
47K (2W) |
1個 |
|
47 |
WH碳膜電位器 |
100K (2W) |
1個 |
|
48 |
WH碳膜電位器 |
470K (2W) |
1個 |
|
49 |
WH碳膜電位器 |
1M (2W) |
1個 |
|
50 |
電感 |
30mH |
1個 |
|
51 |
電感 |
100mH |
1個 |
|
52 |
色碼電感 |
22μH、100μH、180μH、 |
各1個 |
|
54 |
熒光燈鎮流器 |
8W |
1個 |
|
55 |
柱形電感 |
330μH |
各1個 |
|
56 |
柱形電感 |
50μH |
|
|
57 |
柱形電感 |
100μH |
|
|
58 |
EI型殼式變壓器 |
24V/12V |
1個 |
|
59 |
C型芯式變壓器 |
24V/12V |
1個 |
|
60 |
R型芯式變壓器 |
24V/12V |
1個 |
|
61 |
集成底座 |
8P |
2個 |
|
62 |
14P |
5個 |
|
|
63 |
16P |
4個 |
|
|
64 |
18P |
2個 |
|
|
65 |
28P |
1個 |
|
|
66 |
單向擊穿二極管(穩壓管) |
1N4728A (3.3V 1W) |
各1個 |
|
67 |
1N4733A (5.1V 1W) |
||
|
68 |
1N4735A (6.2V 1W) |
||
|
69 |
單向擊穿二極管(穩壓管) |
1N4738A (8.2V 1W) |
各1個 |
|
70 |
1N4740A (10V 1W) |
||
|
71 |
1N4742A (12V 1W) |
||
|
72 |
雙向穩壓管 (1W) |
5V (2W)，8.2V (2W)，10V (2W)，12V (2W) |
各1個 |
|
73 |
整流二極管 |
1N4007，1N4007，1N4007，1N4007 |
各1個 |
|
74 |
開關二極管 |
1N4148 |
各1個 |
|
|
1N4148 |
||
|
肖特基二極管 |
1N5818 |
||
|
75 |
三極管 |
TIP42C |
各1個 |
|
76 |
三極管 |
BU406 |
|
|
77 |
三極管 |
9012 |
各1個 |
|
78 |
三極管 |
TIP41C |
|
|
79 |
三極管 |
9013 |
各1個 |
|
80 |
三極管 |
TIP41C |
|
|
81 |
晶閘管 |
BT151 |
各1個 |
|
82 |
場效應管 |
3DJ7 |
|
|
83 |
增強型場效應管 |
IRF630 (N溝道) |
各1個 |
|
84 |
IRF9630 (P溝道) |
||
|
85 |
雙向觸發管 |
BD3 |
各1個 |
|
86 |
雙向晶閘管 |
BT136 |
|
|
87 |
儀表開關 |
|
1個 |
|
88 |
復位按鈕開關 |
|
1個 |
|
89 |
鈕子開關 |
|
1個 |
|
90 |
燈泡負載 |
|
3個 |
|
91 |
熒光燈底座 |
|
2個 |
|
92 |
啟輝器 |
|
1個 |
|
93 |
指示燈 |
6.3V |
1個 |
|
94 |
熔斷器（保險絲） |
|
1個 |
|
95 |
電流表插座 |
|
2個 |
|
97 |
穩壓集成 |
LM337 |
各1個 |
|
98 |
LM317 |
||
|
99 |
揚聲器 |
8Ω |
1個 |
|
100 |
蜂鳴器 |
TMB12A12 |
各1個 |
|
101 |
LED |
Φ5紅 |
|
|
102 |
QM-N5（或J3）型氣敏元件 |
|
1個 |
|
103 |
三極管插座 |
|
1個 |
|
104 |
元件插座 |
|
1個 |
|
105 |
音樂芯片 |
JD9300Y |
1個 |
|
106 |
保險絲 |
FU |
各1個 |
|
107 |
二極管 |
1N4007 |
|
|
108 |
電容 |
1000μF /50V，100μF /35V，0.1μF |
|
|
109 |
穩壓管 |
1N4733 (5.1V) |
|
|
110 |
電阻 |
100Ω |
各1個 |
|
111 |
電阻 |
39Ω |
|
|
112 |
溫度傳感器 |
LM35 |
|
|
113 |
琺瑯電阻 |
RX20-10W 22Ω |
|
|
114 |
紐子開關 |
AN4 |
|
|
115 |
電位器 |
470ΩWH1/2W |
|
|
116 |
銅電阻 |
Cu-50 |
|
|
117 |
直流數字毫伏表 |
0～2000mA |
1個 |
|
118 |
穩壓集成 |
7812 |
各1個 |
|
119 |
保險絲 |
FU |
|
|
120 |
二極管 |
1N4007 ×4 |
|
|
121 |
電容 |
470μF /50V |
|
|
122 |
100μF /25V |
||
|
123 |
0.01μF |
||
|
124 |
電位器 |
10K WH1/2W (2) |
各1個 |
|
125 |
電容 |
10μF /35V (2) |
|
|
126 |
集成 |
OP07 |
|
|
127 |
二極管 |
1N4148(2) |
|
|
128 |
集成運放 |
LM358 |
1個 |
|
129 |
繼電器 |
12V |
各1個 |
|
130 |
三極管 |
9013 |
|
|
131 |
二極管 |
1N4148 |
|
|
132 |
電容 |
1000μF /50V (2) |
各1個 |
|
133 |
0.33μF (2) |
||
|
134 |
插座 |
3P |
|
|
135 |
電容 |
1000μF /50V (2) |
各1個 |
|
136 |
0.33μF (2) |
||
|
137 |
插座 |
3P |
|
|
138 |
功放 |
LM386 |
各1個 |
|
139 |
電阻 |
10 (2) |
|
|
140 |
電容 |
47nF (2) |
|
|
141 |
10μF /35V |
||
|
142 |
100nF |
||
|
143 |
100μF |
||
|
144 |
集成 |
MC34063A |
1個 |
|
145 |
撥碼開關 |
紅 藍 |
各1個 |
|
146 |
電阻 |
1K(2) |
|
|
147 |
電位器 |
10KΩ WH1/2W(2) |
|
|
148 |
插座 |
2P(2) |
|
|
149 |
3P(1) |
||
|
150 |
撥碼開關 |
紅 藍 |
各1個 |
|
151 |
電阻 |
1K(2) |
|
|
152 |
電位器 |
10KΩ WH1/2W (2) |
|
|
153 |
插座 |
2P(2) |
|
|
154 |
3P(1) |
||
|
155 |
光電開關 |
LG-JT02(2) |
各1個 |
|
電機 |
1 |
||
|
156 |
開關 |
0-1置數單刀雙擲開關 |
各1個 |
|
157 |
鈕子開關 |
KNX(8) |
|
|
158 |
電阻 |
100(10個) |
各1個 |
|
159 |
鈕子開關 |
1個 |
|
|
160 |
輕觸開關 |
10 |
|
|
161 |
8421撥碼盤 |
2位 |
|
|
162 |
電阻 |
51K (10) |
|
|
163 |
二極管 |
1N4148(8) |
|
|
164 |
集成 |
555 |
各2個 |
|
165 |
電位器 |
100k(2) |
|
|
166 |
電阻 |
10k(2) |
|
|
167 |
300 |
||
|
168 |
二極管 |
4001(2) |
附件4：?jiǎn)卧娮幽K清單
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
規格mm |
|
1 |
集成芯片 |
CD4001 |
個 |
1 |
58*58*40 |
|
2 |
集成芯片 |
CD4002 |
個 |
1 |
58*58*40 |
|
3 |
集成芯片 |
CD4008 |
個 |
2 |
58*58*40 |
|
4 |
集成芯片 |
CD4011 |
個 |
3 |
58*58*40 |
|
5 |
集成芯片 |
CD4013 |
個 |
3 |
58*58*40 |
|
6 |
集成芯片 |
CD4015 |
個 |
1 |
58*124*40 |
|
7 |
集成芯片 |
CD4023 |
個 |
1 |
58*58*40 |
|
8 |
集成芯片 |
CD4025 |
個 |
2 |
58*58*40 |
|
9 |
集成芯片 |
CD4060 |
個 |
1 |
58*58*40 |
|
10 |
集成芯片 |
CD4069 |
個 |
1 |
58*58*40 |
|
11 |
集成芯片 |
CD4070 |
個 |
1 |
58*58*40 |
|
12 |
集成芯片 |
CD4071 |
個 |
1 |
58*58*40 |
|
13 |
集成芯片 |
CD4073 |
個 |
1 |
58*58*40 |
|
14 |
集成芯片 |
CD4075 |
個 |
1 |
58*58*40 |
|
15 |
集成芯片 |
CD4077 |
個 |
1 |
58*58*40 |
|
16 |
集成芯片 |
CD4081 |
個 |
1 |
58*58*40 |
|
17 |
集成芯片 |
CD4085 |
個 |
1 |
58*58*40 |
|
18 |
集成芯片 |
CD4096 |
個 |
1 |
58*58*40 |
|
19 |
集成芯片 |
CD40106 |
個 |
1 |
58*58*40 |
|
20 |
集成芯片 |
CD40107 |
個 |
1 |
58*58*40 |
|
21 |
集成芯片 |
CD40194 |
個 |
1 |
58*58*40 |
|
22 |
集成芯片 |
CD4518 |
個 |
2 |
58*58*40 |
|
23 |
集成芯片 |
CD4532 |
個 |
1 |
58*58*40 |
|
24 |
集成芯片 |
CD4538 |
個 |
1 |
58*58*40 |
|
25 |
集成芯片 |
74HC03 |
個 |
1 |
58*58*40 |
|
26 |
集成芯片 |
74HC112 |
個 |
1 |
58*58*40 |
|
27 |
集成芯片 |
74HC151 |
個 |
1 |
58*58*40 |
|
28 |
集成芯片 |
74LS161 |
個 |
2 |
58*58*40 |
|
29 |
集成芯片 |
74LS163 |
個 |
2 |
58*58*40 |
|
30 |
集成芯片 |
74LS283 |
個 |
1 |
58*58*40 |
|
31 |
集成芯片 |
54LS196 |
個 |
1 |
58*58*40 |
|
32 |
集成芯片 |
CD40192/74LS192 |
個 |
1 |
58*58*40 |
|
33 |
集成芯片 |
14513 |
個 |
2 |
58*58*40 |
|
34 |
集成芯片 |
555 |
個 |
2 |
58*58*40 |
|
35 |
集成芯片 |
AD7520 |
個 |
1 |
58*58*40 |
|
36 |
集成芯片 |
LM358 |
個 |
1 |
58*58*40 |
|
37 |
集成芯片 |
LM386 |
個 |
1 |
58*58*40 |
|
38 |
集成芯片 |
ADC0809 |
個 |
1 |
58*58*40 |
|
39 |
集成芯片 |
14528 |
個 |
1 |
58*58*40 |
|
40 |
集成芯片 |
4N35 |
個 |
1 |
58*58*40 |
|
41 |
集成芯片 |
1413 |
個 |
1 |
58*58*40 |
|
42 |
集成芯片 |
MC34063 |
個 |
1 |
58*58*40 |
|
43 |
集成芯片 |
OP07 |
個 |
1 |
58*58*40 |
|
44 |
電阻 |
680K |
個 |
1 |
|
|
45 |
電阻 |
270 |
個 |
1 |
|
|
46 |
瓷片電容 |
51P |
個 |
1 |
|
|
47 |
瓷片電容 |
200P |
個 |
1 |
|
|
48 |
三極管 |
9012 |
個 |
1 |
|
|
49 |
三極管 |
9013 |
個 |
1 |
|
|
50 |
穩壓集成 |
7815 |
個 |
1 |
|
|
51 |
穩壓集成 |
7915 |
個 |
1 |
|
|
52 |
卡口燈泡(E17) |
15W220V |
只 |
5 |
冰箱燈泡 |
|
53 |
卡口燈泡(E14) |
40W220V |
只 |
5 |
冰箱燈泡 |
|
54 |
卡口燈泡(E17) |
15W24V |
只 |
2 |
冰箱燈泡 |
|
55 |
熔芯(保險絲) |
1A、0.5A、2A |
只 |
各1盒 |
玻璃 |
|
56 |
1號電池盒 |
|
只 |
1 |
|
|
57 |
熒光燈（8W） |
|
只 |
1 |
|
|
58 |
啟輝器 |
|
只 |
1 |
|
|
59 |
1#電池 |
|
節 |
2 |
1.5V |
|
60 |
導線(香蕉插) |
紅色25cm |
根 |
5 |
|
|
61 |
導線(香蕉插) |
黃色25cm |
根 |
5 |
|
|
62 |
導線(香蕉插) |
綠色25cm |
根 |
5 |
|
|
63 |
導線(香蕉插) |
藍色25cm |
根 |
5 |
|
|
64 |
導線(香蕉插) |
黑色25cm |
根 |
5 |
|
|
65 |
導線(香蕉插) |
紅色35cm |
根 |
5 |
|
|
66 |
導線(香蕉插) |
黃色35cm |
根 |
5 |
|
|
67 |
導線(香蕉插) |
綠色35cm |
根 |
5 |
|
|
68 |
導線(香蕉插) |
藍色35cm |
根 |
5 |
|
|
69 |
導線(香蕉插) |
黑色35cm |
根 |
5 |
|
|
70 |
導線(香蕉插) |
紅色45cm |
根 |
4 |
|
|
71 |
導線(香蕉插) |
黃色45cm |
根 |
4 |
|
|
72 |
導線(香蕉插) |
綠色45cm |
根 |
4 |
|
|
73 |
導線(香蕉插) |
藍色45cm |
根 |
4 |
|
|
74 |
導線(香蕉插) |
黑色45cm |
根 |
4 |
|
|
75 |
導線(香蕉插) |
紅色70cm |
根 |
2 |
|
|
76 |
導線(香蕉插) |
黃色70cm |
根 |
2 |
|
|
77 |
導線(香蕉插) |
綠色70cm |
根 |
2 |
|
|
78 |
導線(香蕉插) |
藍色70cm |
根 |
2 |
|
|
79 |
導線(香蕉插) |
黑色70cm |
根 |
2 |
|
|
80 |
電容 |
10μF |
|||
|
81 |
0.1μF |
||||
|
82 |
0.01μF |
||||
|
83 |
鈕子開關 |
1個 |
|||
|
84 |
電阻 |
100(8) |
|||
|
85 |
集成 |
ULN2801 |
|||
|
86 |
LED |
紅(8) |
|||
|
87 |
集成 |
4511(2) |
|||
|
88 |
電阻 |
300 (16) |
|||
|
89 |
共陰數碼管 |
0.5寸(2) |
|||
|
90 |
LED |
紅(4)綠(4) 黃(4) |
|||
|
91 |
電阻 |
50Ω(6) |
|||
|
92 |
集成 |
CD1413 |
|||
|
93 |
電位器 |
10K WH1/2W |
|||
|
94 |
單結晶休管 |
BT33 |
|||
|
95 |
電阻 |
2.2KΩ |
|||
|
96 |
100Ω |
||||
|
97 |
560Ω |
||||
|
98 |
三極管 |
9013 |
|||
|
99 |
二極管 |
1N4148(2) |
|||
|
100 |
指針微安表 |
100μA |
|||
|
工業互聯網控制技術實驗開發平臺 |
|
電氣自動化專業教學實訓設備、電力拖動綜合實訓裝置 |
|
電力拖動實訓室設備,電機拖動實驗平臺 |
|
中等職業學校電工電子類專業實訓基地設備基本配置推薦標準 |
|
機電技術應用專業實訓基地實訓設備 |
|
網絡信息實訓室設備、物聯信息實訓教學平臺 |
|
中級實訓考核裝置（中級電工實操PLC編程步進電機模擬運行裝置） |
|
初級工實訓臺、中高工實訓臺、高級工實訓臺 |
|
電工·電子技術創新設計綜合應用實訓裝置基本內容簡介 |
|
高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜 |
|
電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備 |
|
維修電工、高級電工培訓、中級電工、初級電工、機電技術應用 |
