2024年1月23日電氣控制實訓實驗臺、電氣控制實訓實驗設備

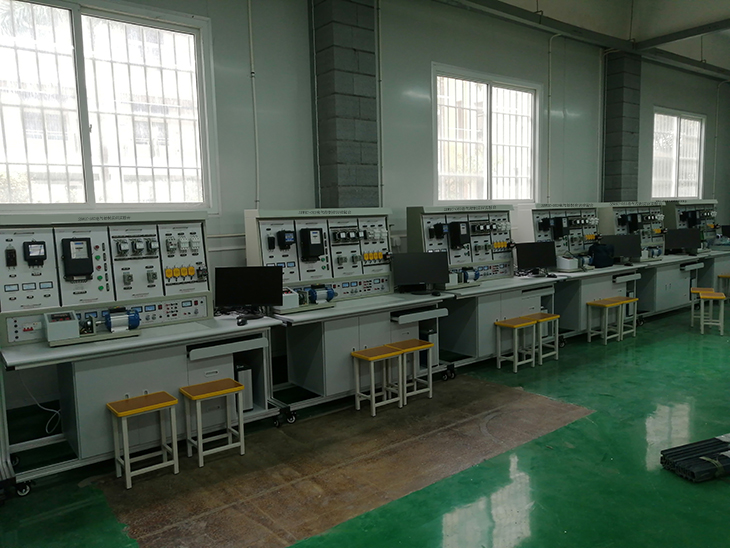

SBWXC-083電氣控制實訓實驗臺

【功能與特色】

電氣控制實訓實驗臺、電氣控制實訓實驗設備的實驗實訓項目極其豐富，實驗方式靈活，實驗設備開放，功能強大，性能優異；可獨立開設《電氣控制技術實驗》課程。

電氣控制實訓實驗臺、電氣控制實訓實驗設備、學生通過本實驗課程學習后，加深對電氣控制技術類課程內容的理解，培養學生在電氣工程方面使用低壓電器的識別、電動機的起動、點動控制、電動機的正轉、反轉等方面的實際操作方法，學生可以根據電氣原理圖獨立組建實際電路，熟練地使用各種實驗儀器和電子儀表，獨立完成各項實驗的測試內容，同時正確地記錄實驗數據并處理實驗數據，能夠培養學生具有進行電氣控制技術的實驗操作能力，鞏固和擴大電氣控制課程的理論知識和電器控制設計能力，使學生在實驗中能及時發現問題，獨立排除實驗中出現的各種故障，培養學生的創造性思維及實現設計的能力。為進一步學習專業課程及后續的課程設計、畢業設計打下堅實的實踐基礎。

一、電氣控制實訓實驗臺概述

電氣控制實訓實驗臺采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

三、電氣控制實訓實驗臺技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

3.裝置容量：＜1KVA

4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

5.外形尺寸：1600mm×700mm×1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

6、固定低壓直流電源：+5V、±12V有過載保護

7、恒流源：4mA-20mA連續可調一路

（二）實訓掛箱及器材配備

1、SB-61維修電工掛箱（一）

2、SB-62維修電工掛箱（二）

3、SB-63維修電工掛箱（三）

4、SB-64維修電工掛箱（四）

5、SB-65維修電工掛箱（五）

6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。

7、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

9、變頻器實訓掛箱：配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。

10、單片機實訓掛箱：配備51/96/8088/8086等CPU單片機、微機全部軟硬件。

11、九孔萬能實中板 2塊

12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13、電機導軌及光碼盤測速系統：含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
