SBJDY-201型機電一體化實訓裝置

一、機電一體化實訓考核裝置的構成：

機電一體化實訓裝置由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、PLC模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

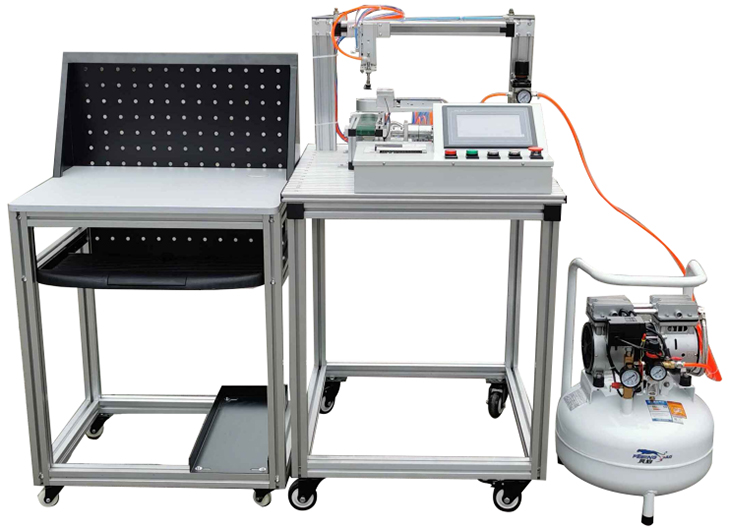

參考圖（以實物圖為準）

二、機電一體化實訓裝置技術參數 ：

1. 交流電源：三相五線 AC 220V±10% 50 Hz；

2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；

3. 外形尺寸：長×寬×高=500×400×1200 mm；

4. 整機功耗：≤1.5 kW；

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、機電一體化實訓考核裝置的配置：

序號	名稱	主要元件或型號、規格	數量	備注
1	實訓桌	500×400×1200mm	1張	桌臺采用的是4040的鋁型材
2	觸摸屏模塊	昆侖通態7英寸工業彩色觸摸屏	1塊
3	PLC模塊	FX3U-32MT晶體管輸出,16路輸入16路輸出	1塊
4	步進電機模塊	57步進電機	1套
5	電源模塊	單相220V電源帶漏電保護	1塊
6	按鈕模塊	24 V/6 A兩組5V/6 A一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；	1套
7	料井式供料倉	料井是供料倉庫采用光電檢測物料倉內是否有物料，使用推動氣缸推出物料至皮帶，可做到多個物料儲料，連續供料	1套
8	龍門式物料移栽模組	采用兩個氣缸氣缸組成兩個軸向的龍夢是移栽模組，終端帶有吸盤，可吸取物料之多工位旋轉料倉。	1套
9	皮帶輸送機部件	采用電機驅動，推動物料至皮帶終端，終端有檢測光電，可檢測物料是否到位平皮帶500×48×1.5 mm 1條；	1套
10	多工位旋轉倉庫	托盤具有多個物料防止倉位，通過步進電機控制倉位選擇，可精確件物料倉位轉動至移栽模組放料位置下方，通過定產品的定制需求，將產品放入對應倉位。	1套
11	接線端子模塊	接線端子和安全插座	1塊
12	物料	尼龍白色	6個
13	安全插線		1套
14	氣管	Φ4\Φ6，氣管為藍色，每臺配有足量氣管	1套
15	PLC編程線纜		1條
16	觸摸屏與計算機通信線		1條
17	觸摸屏與PLC通信線		1條
18	配套工具		1套
19	產品配套光盤		1套
20	靜音空氣壓縮機	0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國家標準	1臺	共用（3套配1臺）
21	電腦推車		1臺
22	配套教學資源		共1套	附件

四、系統特色：

1）多功能接線面板

多個接線孔位置，包含電源、信號、電機電路等線路模擬接線，接線孔采用香蕉插頭，具有易拔插，不易損壞等特點。

2）料井式供料倉

料井是供料倉庫采用光電檢測物料倉內是否有物料，使用推動氣缸推出物料至皮帶，可做到多個物料儲料，連續供料的要求。

3）輸送皮帶

采用電機驅動，推動物料至皮帶終端，終端有檢測光電，可檢測物料是否到位。

4）龍門式物料移栽模組

采用兩個氣缸氣缸組成兩個軸向的龍夢是移栽模組，終端帶有吸盤，可吸取物料之多工位旋轉料倉。

5）多工位旋轉倉庫

托盤具有多個物料防止倉位，通過步進電機控制倉位選擇，可精確件物料倉位轉動至移栽模組放料位置下方，通過定產品的定制需求，將產品放入對應倉位。
