2025年4月27日

電力拖動實驗臺、電力拖動實訓裝置

SBDQ-02型電力拖動實驗臺

一、概述

電力拖動實驗臺、電力拖動實訓裝置主要承擔機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓�？蛇M行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的訓練和考核，基本電學原理的驗證；各類儀器、儀表使用方法的練習；電路圖的識圖、連接、調試；電工勞動安全教育等，也承擔升學方向的技能訓練和電拖技能等級考核任務等。
電力拖動實驗臺、電力拖動實訓裝置能承擔電力電子與電力拖動類課程的各項實驗，能完成《電機學》、《電力電子學》、《功率電子學》、《電力拖動及控制》、《自動控制理論》等課程的實驗項目。
電力拖動實驗臺、電力拖動實訓裝置服務于電氣、電子工程各專業科學研究、學科建設、人才培養為目標，為電氣、電子工程各專業的教學、科研提供服務的平臺。
主要承擔機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓。可進行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的訓練和考核，基本電學原理的驗證；各類儀器、儀表使用方法的練習；電路圖的識圖、連接、調試；電工勞動安全教育等，也承擔升學方向的技能訓練和電拖技能等級考核任務等。

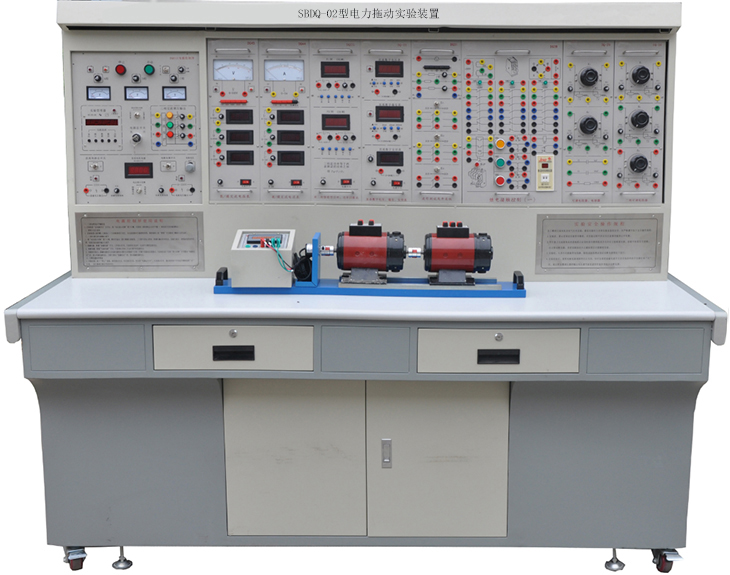

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

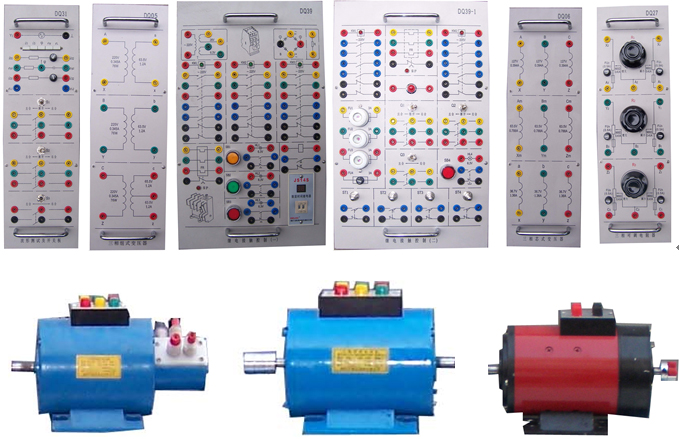

（掛件及電機示例）

二、產品特點

1、綜合性強：即能完成"電機及拖動基礎"實驗，又能完成"工廠電氣控制（繼電接觸控制）"實驗，還可擴展"可編程控制技術"，"交直流調速技術"等。

2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。

3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。

4、用"校正直流測功機"測原動機輸出功率，完全克服了以往"渦流測功機"死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。

5、裝置采用三相隔離變壓器隔離供電（浮地設計）設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。

6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。

三、電力拖動實驗設備技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) ，海拔＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：1870mm×700mm×1580mm

5.安全性能：設有電壓型和電流型漏電保護，符合國家相關安全標準。

四、實驗項目

1.直流電機

1)直流電機認識實驗（冷態電阻測量，銘牌值認識，啟動，換向，調速控制）

2)直流發電機實驗（他勵/復勵發電機特性研究）

3)直流并勵電動機實驗（并勵電機特性研究）

4)直流電動機轉動慣量的測定。

2.變壓器實驗

1)單相變壓器實驗（空載/負載/短路實驗）

2)三相變壓器實驗（空載/負載/短路實驗）

3)三相變壓器的連接組和不對稱短路

4)三相三線圈芯式變壓器

5)單相變壓器的并聯運行

6)三相變壓器的并聯運行

3.異步電機實驗

1)三相鼠籠異步電動機的工作特性

2)三相異步電動機的起動與調速

3)單相電容起動異步電動機

4.電動機機械特性的測定

1)直流他勵電動機在各種運轉狀態下的機械特性（四象限運行）

2)三相異步電動機在各種運行狀態下的機械特性

3)三相異步電機M-S曲線的測繪

5.控制電機實驗

1)旋轉編碼器實驗

2)直流伺服電機實驗

五、電力拖動實驗裝置的配置介紹

1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)

(1) 交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

(2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。

(3) 人身安全保護五大體系

設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

設有電壓型漏電保護器，實驗過程中有漏電現象，即切斷電源。

強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4) 儀表保護體系

設有多只信號插座，與儀表相連，儀表超量程，即能告警，對儀表起到良好的保護作用。

（5）定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。

(6) 控制屏正面大凹槽內，設有兩根鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏兩側設有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。

2、DQ02實驗桌凳

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表

包括測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4、DQ05三相組式變壓器

（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、DQ06三相芯式變壓器 提供150VA、220V/110V、0.4A/0.8A 三相心式變壓器一只。

6、DQ07直流復勵發電機 （Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）

7、DQ09 直流他（并）勵電動機（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

8、DQ10三相鼠籠式異步電動機（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A

絕緣等級E）

9、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）

10、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

11、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

12、DQ22直流數字電壓、毫安、安培表(三只)

★A. 智能型直流數顯電壓表一只:

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★ B.直流數顯毫安表一只:

采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

★ C.直流數顯電流表一只:

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

★13、DQ25單三相智能型功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

14、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)

15、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)

16、DQ29可調電阻器、電容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

17、DQ31C熔斷器及開關板

由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

18、DQ44數/模交流電流表（四只）

由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，3位半數碼顯示。

19、DQ45數/模交流電壓表（四只）

由三只數字交流電壓表和一只指針式精密交流電流組成。測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，3位半數碼顯示。

序號	編號	名稱	數量
1	DQ01B	電源控制屏	1套
2	DQ02	實驗桌	1套
3	DQ03-1	固定電機導軌、光碼盤測速系統及在線可編程智能數顯轉速表	1件
4	DQ05	三相組式變壓器	1件
5	DQ06	三相芯式變壓器	1件
6	DQ07	直流復勵發電機	1件
7	DQ09	直流他（并）勵電動機	1臺
8	DQ10	三相鼠籠式異步電動機	1臺
9	DQ11	三相線繞式異步電動機	1臺
10	GDQ12	線繞式異步電動機起動與調速電阻箱	1件
11	DQ19	校正直流測功機	1臺
12	DQ22	直流數字電壓、毫安、安培表（三只表）（注：按實驗要求每套需配2件）	2件
13	DQ44	數/模交流電流表（四只表）	1件
14	DQ45	數/模交流電壓表（四只表）	1件
15	DQ25	單/三相智能功率、功率因數表	1件
16	DQ26	三相可調電阻器（每組90Ω*2/1.3A）	1件
17	DQ27	三相可調電阻器（每組900Ω*2/0.41A）	1件
18	DQ29	可調電阻器、電容器	1件
19	DQ31C	熔斷器及開關板	1件
20	連接線	高可靠護套結構手槍插實驗連接線及配件	1套
21	配套教學資源（一）	電機與變壓器仿真教學軟件（詳見附件一）	1套
22	配套教學資源（二）	電力拖動仿真教學軟件（詳見附件二）	1套
24	配套教學資源（三）	機床電氣線路仿真教學軟件（詳見附件三）	1套
25	配套教學資源（四）	維修電工電類綜合技能鑒定3D仿真軟件（詳見附件四）	1套
