電子工藝實訓考核設備,單片機原理實驗箱

SBGYD-01E-Y型電子工藝實訓考核裝置

一、概述

電子工藝實訓考核裝置根據實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電子產品工藝焊接組裝調試等實訓項目。本實驗臺適用于電氣類、電子類、機電類的<模擬電子技術>、<數字電子技術>、<電工基礎>等課程和非電類專業的模擬與數字電路模塊的教學與實驗、實訓，電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目，包括多個組合模塊，能為學生提供了一個綜合應用、創新實訓的平臺。

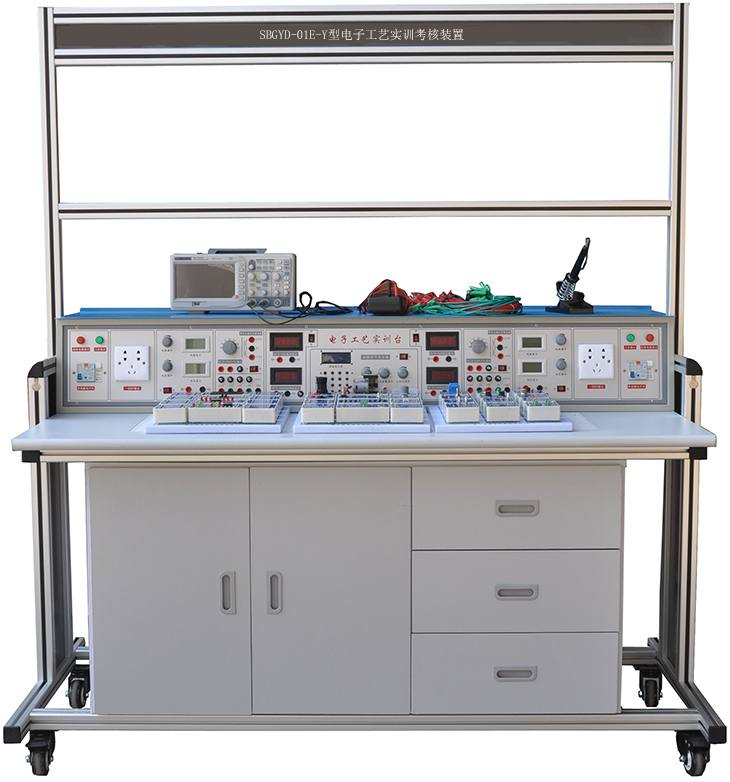

（電子工藝實訓考核裝置參考圖片，具體以實物配置為準）

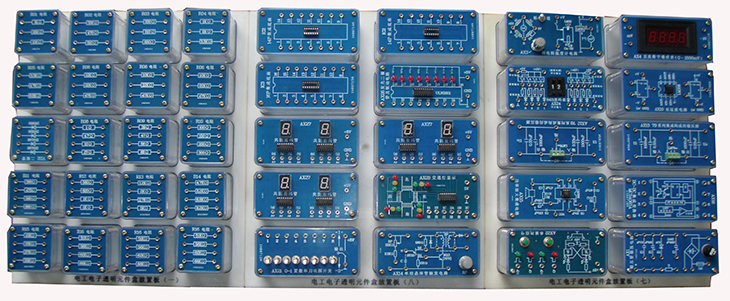

（透明電子元件模塊示例圖，共9塊板，140多只透明有機塑料封閉元件盒）

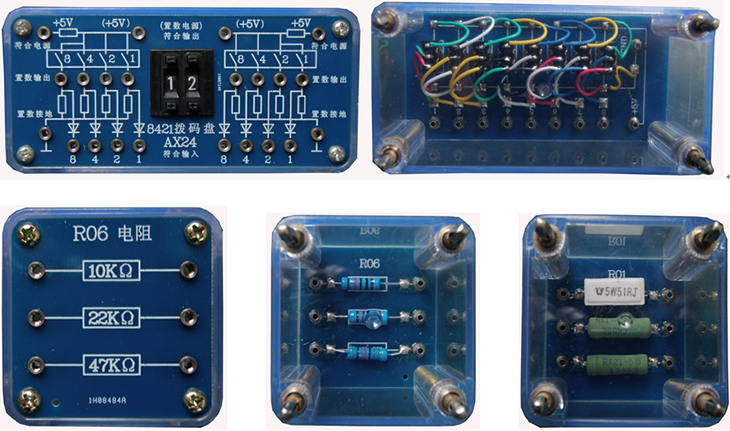

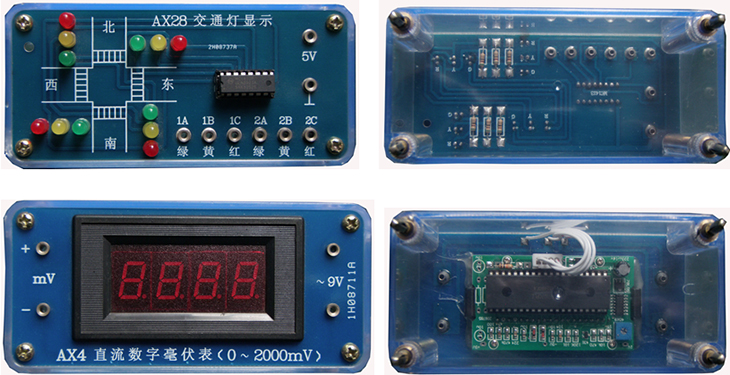

（部分透明有機塑料封閉元件盒正反面圖）

二、裝置特點

1.提供100多種實訓模塊，各模塊的接口均已引至板上的專用插座，通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；

2.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；

3.學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。

三、技術性能

1.輸入電源：單相三相交流電源220VAC±10%，具有觸電及過載保護功能，確保人身安全。

2.工作環境：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600×710×1800mm

4.裝置容量：≤1KVA

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。設備絕緣電阻≥20MΩ，抗電強度在AC1.5KV、10mA、1min無擊穿無飛弧、接地電阻≤4Ω。

四、基本配置及功能

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

(一) 實訓臺

采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。

(二)活動柜（1個）

活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。

(三)電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1. 交流電源

(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。

2. 直流電源

(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有數顯輸出指示。

(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

3. 測量儀表

3.1數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA

3.2數字直流電壓表:測量范圍：0～30V，輸入阻抗：47K?/V

3.3指針式直流微安表: 測量范圍：±100μA, 測量精度：2.0級

3.4數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47K?/V

3.5勝利牌數字萬用表（VC890D）

*直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

*交流電壓量程：20V/200V/750V，精度±(0.8%+5)

*直流電流：20mA/200mA /20A，精度±(1.5%+3)

*交流電流：200mA /20A，精度±(1.5%+5)

*電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

★3.6智能型真有效值交流數字毫伏表

1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。

2)2.7寸TFT液晶屏顯示四位測量值。

3)測量精度：±0.5%+5。

4)頻率范圍：10Hz～600KHz。

5)輸入阻抗：1MΩ，輸入電容≤30pF。

6)抽樣率：5次/秒

7)工作溫度范圍：-20℃～+50℃。

8)上位機具有實時監視及關斷功能。

9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★4.功率函數信號發生器/頻率計

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

★5、通信接口

1）實驗臺地址范圍0-255。

2）具有WIFI、RJ45、RS485上位機通信接口。

3）上位機與各實驗臺數據交換，接口轉換功能。

4）工作溫度范圍-20℃～+50℃。

五、本設備可以完成的實訓項目

模擬電子技術綜合應用、創新實訓項目目錄

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目七三極管放大電路故障排除

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

數字電子技術綜合應用、創新實訓項目目錄

（一）、基礎實訓項目

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二一五一十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路

項目十一可逆十進制計數電路功能測試

項目十二 N進制計數電路功能測試

項目十三 555定時器基本應用電路

項目十四微分型單穩態觸發器

項目十五集成單穩態觸發器及其應用

項目十六集成施密特觸發器及其應用

（二）、綜合應用實訓項目

項目十七聲光控制節能路燈電路（電子產品線路）（綜合應用）

項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）

項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）

項目二十秒脈沖信號發生器（電子產品線路）（綜合應用）

項目二十一救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十三數控變頻三角波-方波發生器

項目二十四移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）

項目二十六觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

項目二十七數字鐘電路（電子產品線路）（綜合應用）

項目二十八二位十進制計數符合電路（電子產品線路）（綜合應用）

項目二十九交通燈控制電路（電子產品線路）（綜合應用）

項目三十升/降階梯波發生器（電子產品線路）（綜合應用）

項目三十一光電轉換加/減計數電路（電子產品線路）（綜合應用）

（三）、電力電子技術及應用、創新實訓項目

項目一晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）

項目二單結晶體管觸發電路

項目三晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

項目四晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）

項目六雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）

項目七功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）

六、本設備的配置

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	帶萬向輪靈活移動 16007101800mm	1	張	鋁合金框架
2	電子工藝電源臺	1515230230 mm兩路相互獨立、對稱的實驗電源和儀表組，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座	1	臺	鐵質
3	工具		1	套	見表一
4	電子創新模塊	配有9塊放置板	1	套	見表二
5	實驗連接線		1	套
6	航空插連接線	P20J3Q對P20K3Q	1	條	4米
7	DXP6.0軟件	拷貝版	1	套
8	學生凳	鋼質四腳方凳	2	個
9	萬用表	指針MF47和數字勝利VC890D	2	個	每樣1只
10	配套實訓指導書		1	套
11	配套教學資源		1	套

表一配套工具

序號	名稱	型號/規格	單位	數量
1	烙鐵（帶架）	35W	套	2
2	剝線鉗	6寸	把	2
3	斜口鉗	5寸	把	2
4	尖嘴鉗	6寸	把	2
5	十字螺絲刀	5*150	把	2
6	一字螺絲刀	5*150	把	2
7	一字螺絲刀（�。�	3*75	把	2
8	十字螺絲刀（�。�	3*75	把	2
9	小鑷子	防靜電	把	2

表二電工電子創新模塊（透明封閉有機塑料元件盒）

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω、100Ω、200Ω	R01	1塊
2	RJ金屬膜電阻(2W)	330Ω、470Ω、510Ω	R02	1塊
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻( 1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻(1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μF
		0.022μF
26	CBB聚丙烯膜電容	0.033μF	C03	4塊
		0.047μF
		0.1μF
27	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
28	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
29	CD鋁電解電容(50V DC)	3.3μF	C06	2塊
		4.7μF
		10μF
30	CD鋁電解電容(50V DC)	100μF	C07	1塊
		220μF
		470μF
31	CBB聚丙烯膜電容	0.5μF（450V AC）	C08	1塊
		1.0μF（450V AC）
32	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
33	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
34	可調電容	10～60 pF	C12	1塊
		220 pF
		20～120 pF
35	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
36	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
37	CD鋁電解電容(50V DC)	2.2μF	C15	2塊
		33μF
		47μF
38	WX線繞電位器（WX050）	100(5W)	RP1	1塊
39	WH碳膜電位器（WH118）	470(2W)	RP2	1塊
40	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
41	WX線繞電位器(WX14-12)	4.7K(1W)	RP5	1塊
42	WH碳膜電位器(WH5)	10K (1/2W)	RP6	1塊
43	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
44	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
45	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
46	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
47	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
48	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
49	繞線式電位器（WXD3-12）	1K (2W)	RP13	1塊
50	線繞電感	電感L=30mH	L01	1塊
51	線繞電感	電感L=100mH	L02	1塊
52	色碼電感	22μH	L03	1塊
		82μH
		180μH
53	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
54	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
55	集成底座	8P	IC1	2塊
56	集成底座	14P	IC2	5塊
57	集成底座	16P	IC3	4塊
58	集成底座	18P	IC4	2塊
59	集成底座	20P	IC5	1塊
60	集成底座	28P	IC7	1塊
61	單向擊穿二極管(穩壓管)	1N4728A(3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
62	單向擊穿二極管(穩壓管)	1N4738A(8.2V 1W)	VS2	1塊
		1N4740A(10V 1W)
		1N4742A(12V 1W)
63	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
64	整流二極管	1N4007×4	VD1	1塊
65	開關二極管	1N4148×2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
66	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
67	三極管	9012	VT2	1塊
		TIP41C
	散熱器	ST25×1
68	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
69	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
70	增強型場效應管	IRF630 (N溝道)	VT5	1塊
		IRF9620(P溝道)
	散熱器	ST25×2
71	IGBT管	10N60×2	VT6	1塊
		1N4148×2
	散熱器	ST25×2
72	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
	散熱器	ST25×3
73	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
74	儀表開關	KN32B	S1	1塊
75	按鈕開關	AN4	S2	1塊
76	鈕子開關	KNX1×2	S3	1塊
77	白熾燈座		HL1	1塊
78	指示燈	6.3V	HL4	1塊
79	熔斷絲		FU	1塊
80	電流表插座		SW	2塊
81	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω×8個
82	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25×2
83	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器×2
84	揚聲器	8Ω	BX06	1塊
85	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
86	氣敏元件	QM-J3	BX08	1塊
87	三極管插座	127-3T	BX09	1塊
	元件插座
88	元件插座	127-2T×4	BX10	1塊
89	音樂芯片	CF-60	BX11	1塊
	紐子開關	KNX1
90	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V
		100μF /35V
		0.1μF
	穩壓管	1N4733 (5.1V)
91	電阻	100Ω/0.25W×2	AX3銅電阻溫度計電路	1塊
		39Ω/0.25W
		33Ω/0.25W
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
92	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
93	保險絲	FU	AX5 直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
94	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
95	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
96	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
97	電容	1000μF/50V×2	AX1278系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
98	電容	1000μF/50V×2	AX1379系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
99	電位器	22K(WH5)	AX14單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
100	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
101	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
102	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
103	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
104	光電開關	GP1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
105	鈕子開關	KNX1×2	AX21 0-1置數單刀雙擲開關	1塊
106	集成	CD4011	AX22單脈沖信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω/0.25W×4
		51Ω/0.25W×4
	復位開關	AN4×2
	LED	紅×2 綠×2
107	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3）×10
108	電阻	51K/0.25W×10	AX248421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
109	集成	555	AX25CP時鐘脈沖源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2
		300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V
		0.1μF
		0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
110	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
111	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
112	LED	紅×4 綠×4 黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	MC1413
	集成底座	16P
113	指針微安表	100μA		1塊

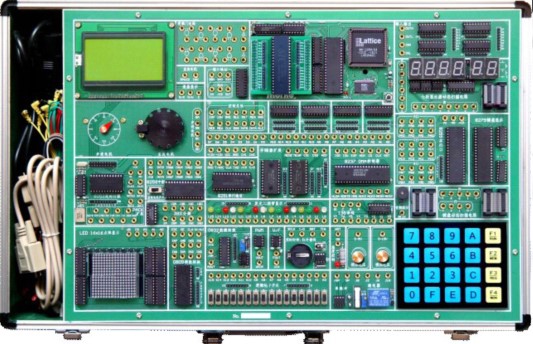

SBDPX-10單片機、微機原理實驗箱

一、硬件概述

單片機、微機原理實驗系列通用型原理與接口技術教學實驗系統是升級換代產品，沿用多核架構技術，全面支持16位微機原理與接口技術、單片機系統的開發與實驗，具有較強的通用性，為原理與接口技術的教學構建了一個全開放、可開發的實驗環境。

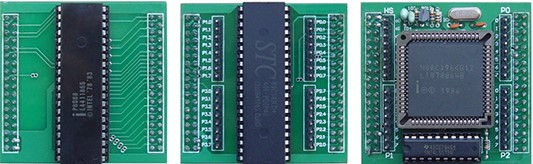

16位8086/8088 CPU模塊　　　　　　MCS-51 CPU模塊　　　　　MCS-96 CPU模塊

二、軟件概述

支持匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持X86程序的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實驗需求。

三、開放特性

系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。

四、總線特性

系統開放了總線寬度的動態選擇機制，把總線寬度控制"BS8"列入用戶可定義的范圍，為了簡化電路連接，系統對該輸入信號有缺省定義，為"16位內存"和"8位I/O"，即當用戶訪問16位存儲器、8位I/O接口時可忽略對"BS8"端的定義與連接。同時將高低字節允許信號BHE、BLE列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BHE、BLE選通端，使其擴展特性與微機實際應用無縫結合。

五、通用特性

系統以多核架構技術為支撐，充分支持32位80386、16位8086/8088系列微處理器、MCS-51／96系列單片機，各CPU模塊可按用戶需求進行靈活配置。

六、連線方式

系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。

七、安全特性

系統引出的擴展總線均由隔離器件驅動，"隔離"設計保障了CPU核的安全，避免了誤操作、誤連線對CPU造成的損傷；"驅動"設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
