SBDQC-890H電氣裝配實訓臺（單面雙組型）

一、概述

電氣裝配實訓臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，SBDQC-890H電氣裝配實訓臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校， SBDQC-890H型電工實訓平臺是一種理想的職業教育實訓設備。

二、設備技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

（1）單相交流：220V/10A 50Hz

（2）三相交流：380V/5A 50Hz

（3）直流電源：電樞電源：0～200V/4A

勵磁電源：DC200V/4A

4. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

5.智能電源管理系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據。后臺查看報警日志、操作日志、故障日志等。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。

三、設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

5、每臺配套2張鋼木方凳。

四、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

六、實訓臺元器件配置清單

序號	名稱	型號與規格	數量
1	空氣開關	DZ47S-4P/6A	1
2	熔斷器	RT18-32/3P	1
3	熔斷器	RT18-32/2P	1
4	熔斷芯	RT18 3A	3
5	熔斷芯	RT18 2A	2
6	交流接觸器	CJX2S-0910 AC220V	3
7	輔助觸頭	F4-22	2
8	時間繼電器	JSZ3A-B/AC220V	1
9	熱繼電器	JRS1DSP-25/Z(0.63-1A)	1
10	熱繼電器底座	JRS1DS-25型/基座	1
11	自復位按鈕盒	LA4-3H/紅/綠/黑	1
12	行程開關	LX19-001	2
13	線槽	花齒式 30×30mm	1
14	DIN35導軌	鋁合金/國標厚度1.5mm	1
15	DIN導軌末端固件	E/UK 固件	5
16	地線排	5位地線排	1
17	TB端子排	TB2512	1
18	U形預絕緣端頭	SV1.25-4	1
19	三相鼠籠式異步電動機	六個端子全部引出	1
20	螺口燈座	3A/250V	1
21	燈泡	220V/40W	1
22	插座	5孔	1
23	單聯雙控開關	CD200	1
24	單聯多控開關	CD200	1
25	86盒		4

工具及配件（1臺2工位配置）

序號	名稱	規格	單位	數量
1	絕緣膠墊	2mm厚綠色絕緣膠墊,1400*420mm	張	1
2	接線端子排	TB-1510L,600V,15A,10P	個	12
3	一字螺絲刀	塑料手柄,口徑ф3*軸長75mm	把	2
4	十字螺絲刀	塑料手柄,口徑ф3*軸長75mm	把	2
5	尖嘴鉗	黃色塑料套手柄,5號	把	2
6	斜口鉗	黃色塑料套手柄,5號	把	2
7	剝線鉗	HY-150	把	2
8	十字盤頭螺釘	M4*25	個	40
9	十字盤頭螺釘	M4*16	個	200
10	螺母	M4	個	200
11	彈簧墊圈	ф4	個	200
12	平墊圈	ф4,鍍銅	個	200
13	4#迭插頭對	線長1m,紅色	根	6
14	4#迭插頭對	線長1m,黑色	根	6
15	4#迭插頭對	線長1m,黃色	根	6
16	4#迭插頭對	線長1m,綠色	根	6
17	4#迭插頭對	線長1m,藍色	根	6
18	單芯絕緣導線	BV,1平方毫米,黑色	米	20
19	單芯絕緣導線	BV,1平方毫米,紅色	米	20
20	單芯絕緣導線	BV,1平方毫米,黃色	米	20
21	單芯絕緣導線	BV,1平方毫米,綠色	米	20
22	單芯絕緣導線	BV,1平方毫米,藍色	米	10
23	PVC線槽	PXC1-2525(0.75M/根)	米	8
24	安裝導軌	RTR35*7.5	米	4

3、電子技術元器件綜合學習套件--學習模塊

（一）常用二極管學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻䴓O管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變?nèi)荻䴓O管，雙向觸發二極管的實物及檢測接口。

提供二極管、電容、電阻的綜合應用電路：?jiǎn)蜗鄻蚴秸鳛V波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。

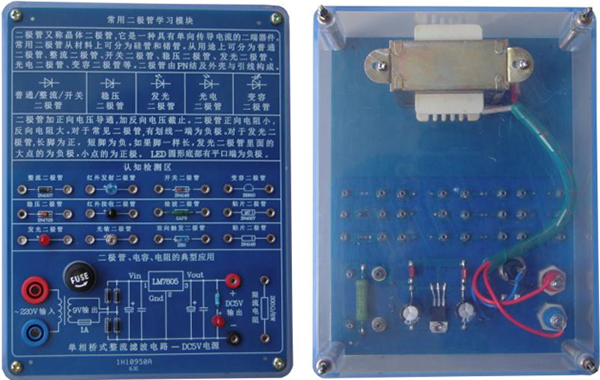

二極管學習模塊正反面

（二）常用電阻學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。

識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。

列出了常用電阻的單位符號及進階關系。

認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。

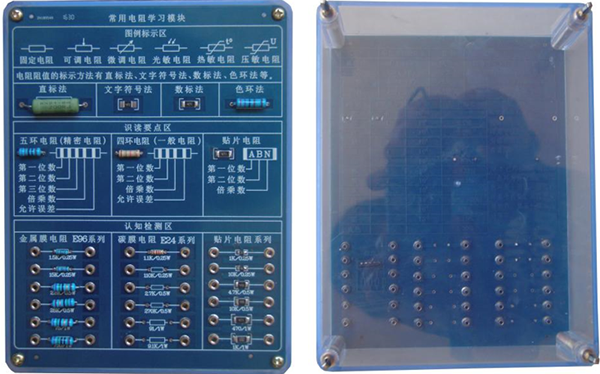

常用電阻學習模塊正反面圖片

（二）常用電容學習模塊

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。

識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。

列出了常用電容的分類及各類國產電容及代號。

認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。

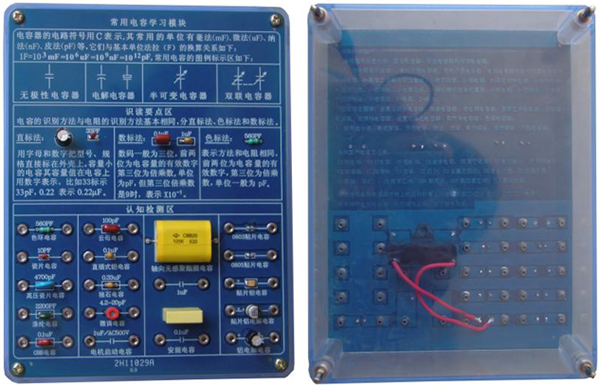

常用電容學習模塊正反面

（四）常用晶體管學習模塊

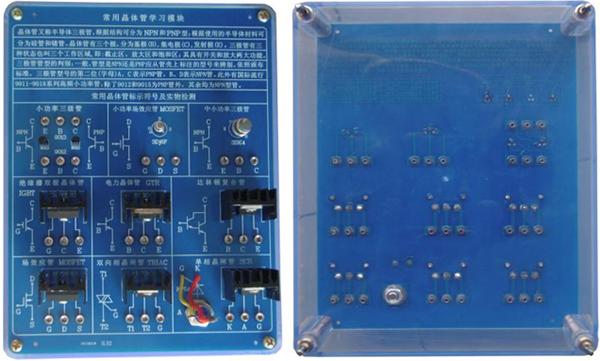

常用晶體管學習模塊正反面

對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。

展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。

（五）常用數碼管顯示學習模塊

底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。方便感性認識、檢測測試，同時也能防止器件的損傷。

展示共陰及共陽數碼管的結構示意圖及常用數字的數碼顯示方法，展示了單位數碼管、雙位數碼管、四位數碼管的實物并提供了可供檢測的臺階插座（內孔2MM）。

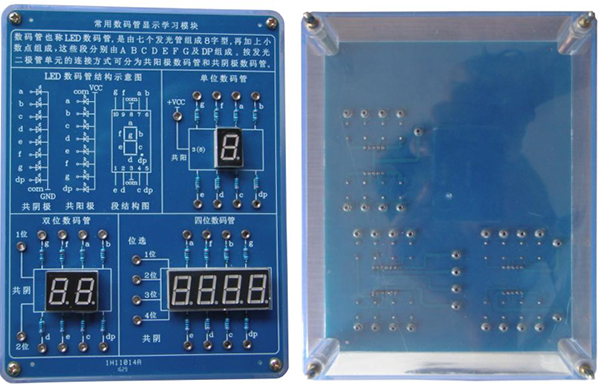

常用數碼管顯示學習模塊正反面

（六）常用集成IC學習模塊

展示常用集成IC封裝形式，如圓形金屬外殼封裝、單列直插式（SIP）、雙列直插式（DIP）、表面貼裝（SOP）、引線載體（PLCC）、四方扁平（QFP）等等。展示常用芯片引腳順序標示圖。提供了如雙列直插芯片、單列直插芯片、貼片芯片、厚膜電路EXB841、音樂芯片等特殊引腳芯片的實例。

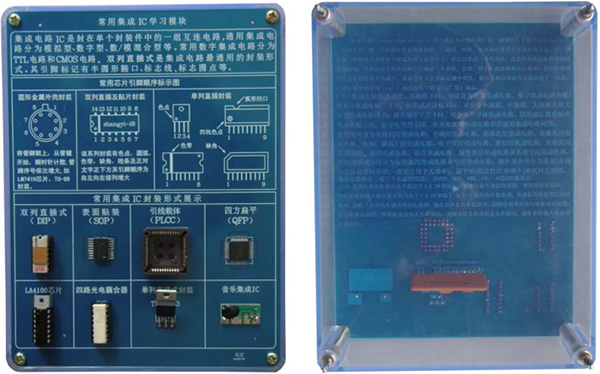

常用集成IC學習模塊正反面

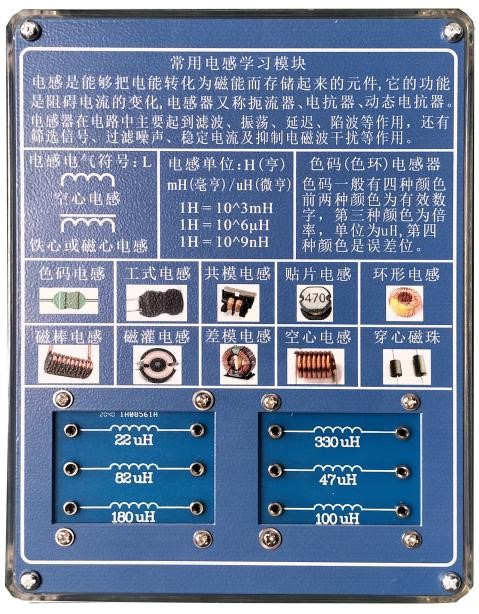

（七）常用電感學習模塊

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示電感阻的符號及的標示方法

識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供了常用的電感符號及實物展示，便于感性認識。

列出了常用電感的單位符號及進階關系。

認知檢測區：提供各式電感及兩端提供可供檢測的臺階插座（內孔2MM）。

（八）電子實訓創新教學與管理模塊-元器件檢測模塊

（1）印刷線路板為單層印刷電路板，印刷線路板厚度為 2mm，每塊印刷線路板四個角上有 4mm 鏍絲固定孔。

（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬 3mm，器件裝在反面, 正面用鍍金接線孔引出。

（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式 RFID 讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。

（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的 E、B、C 三個極任意接到編號為 1、2、3 的三個引出點上。

（5）RFID 讀卡全室共配置 1 套。

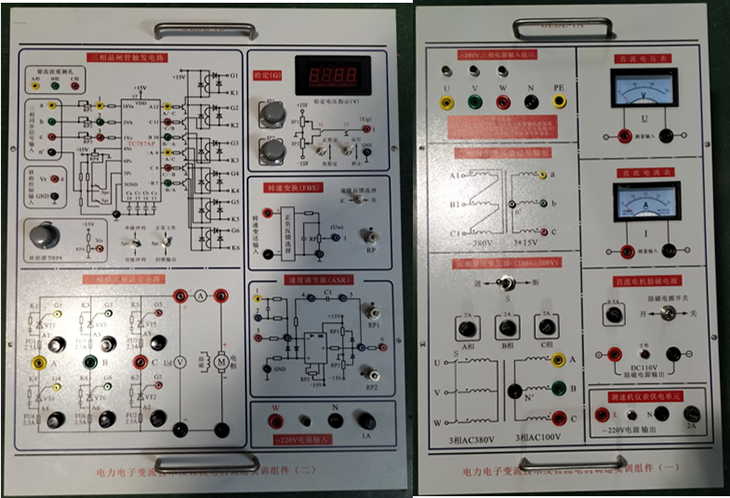

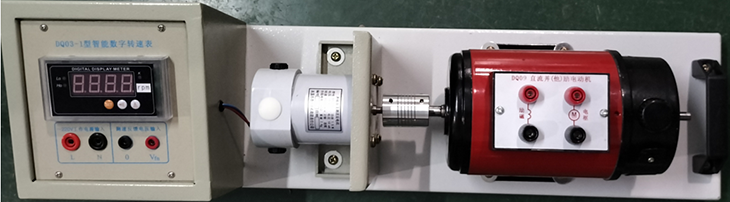

4、直流電機調速考核實訓系統

（1）基本功能

輸入輸出：

三相同步變壓器：輸入AC380V；輸出3*15V（非空載）；

勵磁電源：輸入AC50V~AC220V；輸出110V（非空載）；

三相全控整流：輸入AC110V；輸出DC0V~100V（非空載）；

觸發脈沖：DC15V、DC24V供電，輸出隔離6路全控/半控觸發脈沖。

故障考核系統：智能故障考核，可設置故障個數8，AC220V供電。

（2）基本組成

直流調速系統配套模塊：提供直流電壓表，直流電流表、三相同步電源、三相同步輸入信號（提供給脈沖觸發單元電路，內部已連接）以及勵磁電源，使用時首先確保關閉勵磁電源開關，將實訓導線接入三相同步變壓器輸入端，然后根據實訓需求將勵磁電源的輸入端與單相交流電源連接，檢查接線無誤后打開三相同歩電源的輸入控制開關。

開環直流調速系統模塊：提供三相同歩觸發脈沖、同歩觸發脈沖驅動放大、三相全控整流主電路以及故障考核單元。

（a）三相同歩信號觀察：使用時打開模塊電源開關，用示波器觀察三相同歩信號波形；

（b）鋸齒波觀察：接通電源后，用示波器觀察電容Ca、Cb、Cc端與GND間的波形可以觀察到；

（c）觸發脈沖觀察：TC787芯片輸出的觸發脈沖可用示波器直接觀察各A、-C、B、-A、C、-B測試孔與GND間的波形；

（d）觸發脈沖控制：通過切換移相控制開關選擇內部電位器，通過調整移相控制電位器調整輸入電源與觸發脈沖之間的相位移動；通過選擇輸出控制開關，控制觸發脈沖允許或者禁止輸出；通過選擇單/雙控制開關，選擇觸發電路工作在全控或者半控模式；

（e）脈沖驅動電路：將對應的觸發脈沖控制開關打到"通"側，選擇將觸發信號引入主控制回路，用示波器觀察對應G*與K*間的波形，可觀察到與A、-C、B、-A、C、-B測試孔對應的波形；

（f）主控回路：將被控三相電源（比如三相同歩變壓器輸出的AC110V電源）接入主控回路中間三個輸入端A1/K4、A3/K6、A5/K2，將左側三個正輸出端子短接接入電機電樞端子正極，將右側三個端子短接，接入電機電樞的負極，同時用電壓表觀察正負端子的輸出電壓，在觸發脈沖正確，勵磁電源以正確接入的前提下，將移相控制電位器逆時針旋到底，打開觸發脈沖電源，打開勵磁電源開關，接通主回路電源，緩慢順時針旋轉移相電位器，可觀察到直流電機開始加速轉動，注意移相電位器最多控制電壓在可控范圍，超出有效移相控制范圍時電壓輸出會異常；

（g）故障考核單元：

教師登錄界面設置故障后，學生在登陸界面輸入對應編號、輸入密碼、登錄到故障排除界面，進行故障排除，系統根據排故情況自動統計實訓考核信息，從而完成考核成績。

故障說明：提供不少于8個典型故障，至少包括：移相控制Vr輸入斷開故障、觸發脈沖，單/雙控制線路故障、觸發脈沖/C信號線輸出斷路、觸發脈沖/A信號線輸出斷路、脈沖變壓器G1輸出斷路故障、脈沖變壓器K1輸出斷路故障、脈沖變壓器K5輸出斷路故障、脈沖變壓器K6輸出斷路故障。

5、智能人機交互中控系統

（1）配置不小于10寸控制屏，具有優良人機交互界面設置。密碼輸入框，輸入正確密碼后要求刷卡，然后進入控制主界面。

（2）須實現實訓室所有實驗設備的全部控制及單臺控制。選擇全部控制，彈出界面中，并各自時間設置輸入框。選定并設置時間后，點擊確定按鈕實現供電。提供獨立停止按鈕。選擇單臺控制，進入單臺控制界面，考慮到觸屏的尺寸及操作的便利性，采用分屏控制，配合現場設備布局，每一列設備對應一個界面，共四個界面。提供通電時間設置選項，時間設置分為集中設置及單獨設置，設備初始化時給定默認時間長度為：5秒。單臺設備操作面板配置RFID指示燈，供電按鈕，不需要斷電按鈕，設置的時間到達后自行斷電。子界面無操作達到一分鐘，自行返回初始界面。

（2）主控模塊具有實訓臺統一管理功能，支持實訓臺送電、斷電、一鍵開關機功能，支持語音報警。

（3）當實訓臺出現故障時主控模塊上有相應的語音報警提示，并以鮮明的顏色區分顯示該設備；

（4）具備對單個實訓室內不少于48工位電源箱的智能電源控制；

（5）可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關；

（6）電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；

（7）電源總控平臺控制需獲得授權人員方可控制，授權方式可選密碼、刷卡或者密碼+刷卡等多種方式；

（8）可查看各工位電源的通斷電狀態，每個設備狀態信息顯示；

（9）配備管理卡，通過管理卡可以直接控制每臺設備，也可以通過管理卡授權電源總控平臺進行全部一鍵控制和單臺單獨控制。要求管理卡必須實現一次對所有設備進行授權，不接受對每臺進行逐個授權。
