2025年4月15日工業機器人技術實訓裝置

SBJQ-01A工業機器人教學實訓裝置

一、系統概述

工業機器人教學實訓裝置綜合了自動控制、位置控制、電機控制、氣動控制、可編程控制器、傳感器等技術，是典型的機電一體化控制裝置。該裝置有助于學生對機械設計、電氣自動化、自動控制、計算機技術、傳感器與檢測技術、工業工程等知識的學習。對可編程控制器的程序設計、傳感器與檢測技術、電機驅動及控制等技術的應用能夠提高學生的設計、裝配、調試等綜合能力。工業機器人教學實訓裝置由工業機器人（ABB）控制器及機器人示教盒、工業機器人搬運單元、工業機器人軌跡繪制單元、工業機器人碼垛單元、工業機器人打磨拋光單元、工業機器人手爪、安全單元、電器控制系統、氣動系統、機器人工作臺等組成。

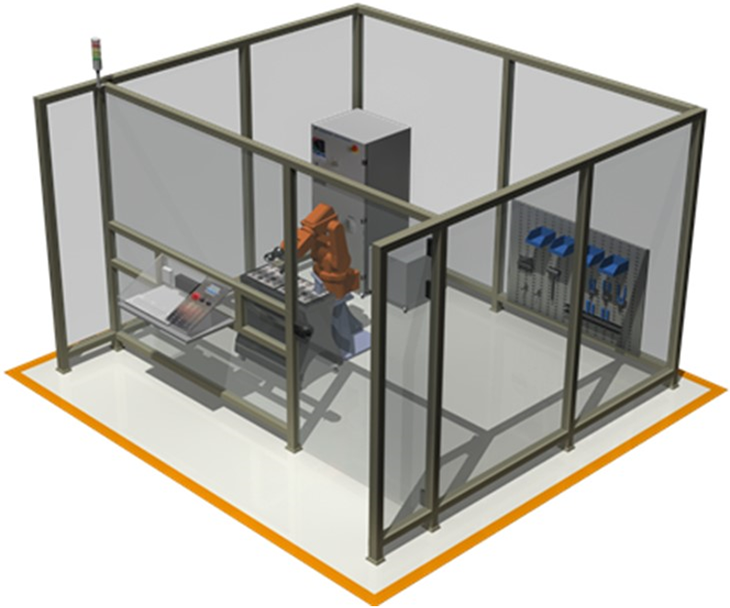

參考圖

二、整機參數指標：

1、整機尺寸：≥1300×1200×1600mm（長×寬×高）；

2、整機容量：≤3KVA；

3、適用電源：220VAC±10%（50Hz）；

三、主要配置：

1、工業機器人單元（1套）

1、ABB機器人IRB120-3/0.58，有效負載3kg，臂展0.58米，配套工業緊湊型控制器，帶機器人控制軟件；

2、底座由20mm厚鋼板焊接而成；

3、控制器220V電源，本體到控制器3～7m長電纜；

4、示教器具中文操作界面，本體到示教器3～7m長線纜；

5、帶DC24V 16in/16out IO卡；

6、集成視覺監控軟件系統

7、遠程機器人系統備份與恢復功能；

8、具有自動工具重量與載荷檢測設定功能；

9、在機器人使用壽命內，使用機器人離線軟件進行實時程序、IO、機器人3D動態動作監控；

10、具有機器人全壽命保養自動維護檢測系統功能；

11、具有電池電量環保節省功能；

12、機器人控制系統原配固態存儲器容量1G，并支持USB擴展為副存儲器；

13、具有機器人運動軌跡實時微調功能；

14、提供終身機器人系統功能升級。

2、執行工具單元（1套）執行工具單元主要功能有為工業機器人完成各項實訓內容提供不同的末端執行工具。執行工具單元須包含氣動夾爪、真空吸盤、畫筆工具、尖點輔助工具、工具快換盤、電磁閥、光電傳感器。

（1）氣動手指：1個；平行開閉型；雙作用；帶磁環；缸徑16mm；開閉行程6mm；內螺紋M5×0.8；壓力范圍0.1-0.7Mpa；重復精度±0.01mm；夾持力34N；

（2）磁性開關：1個；無觸點；直接出線式（橫引出）；有指示燈；兩線式；線長3m；適用電壓DC24V；

（3）真空吸盤：1個；吸盤直徑Φ25mm；行程15mm；適合氣管Φ6mm。配真空發生器；

（4）真空發生器：1個；直通式；噴嘴直徑0.7；最高真空壓力-90Kpa；通口接管口徑φ6；

（5）畫筆工具；1支；長度≥110mm；

（6）尖點輔助工具：1支；長度≥90mm；

（7）工具快換盤：1套；機械手側；重量125G；最大搬運重量≥3KG；帶1個9針孔型連接器接口；帶2個φ4氣管接口

（8）工具快換盤：2套；夾具側；最大搬運重量≥3KG；帶1個9針針型連接器接口；帶2個φ4氣管接口；

（9）電磁閥：2套：五口二位；先導式；雙位置單電控；內螺紋M5；工作電壓24VDC；鋁合金；壓力范圍0.15-0.8Mpa。

（10）光電傳感器：4個；方形；擴散反射型；PNP輸出；檢測距離100mm；可用切換開關選擇入光時ON/非入光時ON；光源紅色LED；工作電壓12-24VDC；線長2m；

3、軌跡單元（1套）軌跡單元應具備的主要功能有通過在平面不同圖形規則的圖案（多邊形、三角形、正方形、橢圓型等）描繪圖形，實現工業機器人點示教，直線運動、曲線運動等功能。軌跡種類≥4種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；

4、搬運單元（1套）搬運單元應具備的主要功能有工業機器人對放置在單元上的工件進行搬運，實現工業機器人平面，陣列，指定位置搬運等功能。放置位置數量≥12個；覆蓋工件種類≥2種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；

5、碼垛單元（1套）碼垛單元應具備的主要功能有工業機器人對放置在單元上的物料進行碼垛，實現多種碼垛樣式。儲存位置數量≥12個；碼垛位置數量≥2個；物料種類≥2種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；

6、打磨拋光單元（1套）打磨拋光單元應具備的主要功能有工業機器人對打磨產品進行曲線行走，實現工業機器人空間軌跡功能。模擬工廠比較通用的打磨砂輪拋光砂輪打磨皮帶等打磨工藝。實現模擬打磨拋光等功能；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；

7、繪圖單元（1套）繪圖單元應具備的主要功能有工業機器人在繪圖紙上進行繪圖作業,實現工業機器人點示教、直線運動、曲線運動等功能。外形尺寸≥240×200×150；磁鐵壓條固定繪圖紙；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；

8、人機交互單元（1套）人機交互單元應具備的主要功能有用于控制設備啟停及復位，顯示設備工作狀態，提示設備報警信息、修改設備運行參數。人機交互單元須包含急停按鈕、壓力開關、觸摸屏、塔燈等。

（1）觸摸屏：1套；≥7寸；物聯網；WiFi版；色彩262k；分辨率800×480；DC24供電；內存128M；接口包含RS232、RS485；USB2.0；以太網；面板尺寸203×149mm；開孔尺寸192×138mm；

（2）急停按鈕；1個，紅色；圓形；旋轉復位；1NO1NC

（3）電子式數顯壓力開關；1個；輸出PNP；壓力范圍-100KPa~100KPa；

（4）塔燈：1個；LED燈；3段（紅綠黃）；長亮；帶蜂鳴器；24VDC；長管圓盤底座；

9、電氣控制單元（1套）電氣控制單元應具備的主要功能有用于控制、監控整套系統的運行。該單元須包含斷路器、導軌插座、開關電源、接線端子、PLC及功能模塊、交換機、分線器、分線器電纜、空氣過濾器、手動滑閥、塔燈、光柵。

（1）微型斷路器：1套；額定電流16A；極數2P；脫扣特性C；額定分斷能力6kA；

（2）導軌插座（3孔）：1套；3孔；額定10A/250V AC；導軌安裝；模塊插座；白色；寬36mm；

（3）開關電源：1套；單組輸出24VDC；額定101W/4.2A；

（4）接線端子；20片；螺釘連接；連接量2，標稱工作電壓1000V；標稱工作電流24A；橫截面0.14 mm?-4 mm?、AWG26-12；寬度:5.2 mm；高度46.9 mm；灰色；

（5）交換機：1套；5口；千兆工業級交換機；導軌式安裝；雙電源12-48V；IP40；

（6）PLC：1套；緊湊型CPU；DC/DC/DC；2個PROFINET 通訊口；集成輸入/輸出14DI（24V直流輸入）；10DQ （晶體管輸出24V直流）；2AI（模擬量輸入0-10V DC）；2AQ（模擬量輸出 0-20mA DC）；供電直流DC20.4-28.8 V；可編程數據存儲區125KB；

（7）分線器模塊（50P）：2套；DB50端子臺孔型插座；三層端子結構緊湊；單通道工作電流；額定電流1A；峰值電流2A；外形尺寸102×87×55mm

（8）分線器電纜（50P）：1根；公對公2米；一體成型；南士鍍金插頭；黑色

（9）調壓過濾器：1個；A系列；手動排水；壓力標準型；附支架；附表；Mpa；PT1/4牙；

（10）手動滑閥：1個；標準型；內PT1/4；外PT1/4；

（11）空氣壓縮機：1臺；靜音無油；容積12L；電壓220V/50Hz；功率1490w；轉速1450r/min；最高壓力0.8MPa；

10、支撐平臺（1套）

支撐平臺外形尺寸≥1300×1200×800mm，整體應采用型材桌面、鈑金框架的結構形式。桌面留過線孔；桌體須前后可開門，側板可拆卸，安裝通風過濾風扇；底板安裝福馬輪，便于設備整體移動；須預留氣源接口、電源接口、通訊接口。

序號	名稱	參數描述
1	實訓平臺	支撐平臺外形尺寸≥1300×1200×800mm
2	工業機器人單元	ABB機器人IRB120-3/0.58，有效負載3kg，臂展0.58米，配套工業緊湊型控制器，帶機器人控制軟件；
3	執行工具單元	執行工具單元應具備的主要功能有為工業機器人完成各項實訓內容提供不同的末端執行工具。執行工具單元須包含氣動夾爪、真空吸盤、畫筆工具、尖點輔助工具、工具快換盤、電磁閥、光電傳感器。
4	軌跡單元	軌跡單元應具備的主要功能有通過在平面不同圖形規則的圖案（多邊形、三角形、正方形、橢圓型等）描繪圖形，實現工業機器人點示教，直線運動、曲線運動等功能。軌跡種類≥4種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；
5	搬運單元	搬運單元應具備的主要功能有工業機器人對放置在單元上的工件進行搬運，實現工業機器人平面，陣列，指定位置搬運等功能。放置位置數量≥12個；覆蓋工件種類≥2種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；
6	碼垛單元	碼垛單元應具備的主要功能有工業機器人對放置在單元上的物料進行碼垛，實現多種碼垛樣式。儲存位置數量≥12個；碼垛位置數量≥2個；物料種類≥2種；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；
7	打磨拋光單元	打磨拋光單元應具備的主要功能有工業機器人對打磨產品進行曲線行走，實現工業機器人空間軌跡功能。模擬工廠比較通用的打磨砂輪拋光砂輪打磨皮帶等打磨工藝。實現模擬打磨拋光等功能；外形尺寸≥240×200×150；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；
8	繪圖單元	繪圖單元應具備的主要功能有工業機器人在繪圖紙上進行繪圖作業,實現工業機器人點示教、直線運動、曲線運動等功能。外形尺寸≥240×200×150；磁鐵壓條固定繪圖紙；底部安裝定位套；采用可更換結構形式，實現輕松安裝、拆卸；
9	PLC控制單元	S71200 CPU1214C
10	人機交互單元	KTP 700 BasicPN
11	電氣控制單元	電氣控制單元應具備的主要功能有用于控制、監控整套系統的運行。該單元須包含斷路器、導軌插座、開關電源、接線端子、PLC及功能模塊、交換機、分線器、分線器電纜、空氣過濾器、手動滑閥、塔燈。
