單片機傳感器綜合實訓平臺,單片機傳感器實訓裝置 > 教育裝備 >可編程控制器實驗裝置

2025年3月23日

單片機傳感器綜合實訓平臺,單片機傳感器實訓裝置

SBDPJ-330A單片機傳感器綜合實訓平臺

一、產品特點

1.單片機傳感器綜合實訓平臺根據國家職業標準中相關內容，將單片機應用技術、應用電子及傳感器技術等課程通過工作任務訓練有機結合在一起，實現將典型工作任務量化為多個子任務，提供豐富的實訓單元模塊，包括STM32單片機主板、顯示、傳感器、執行對象、按鍵開關、信號采樣處理、無線通信等模塊，適合各類高等職業院校的《單片機技術》、《電子技術應用》、《傳感器應用技術》等課程的實訓教學。

2.實訓單元模塊采用獨立的模塊化、半開放式設計，各個模塊中輸入、輸出及控制口的大部分管腳均采用防轉柱及插座引出�？筛鶕�(jù)教學內容需要，任意選擇實訓模塊進行組合設計，通過連線及編寫控制程序來完成，具有較強的創新性。

3.實訓單元模塊由磁吸及PCB板構成，面板采用PCB板制作而成。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓，模塊間采用排線或連接導線進行連接。

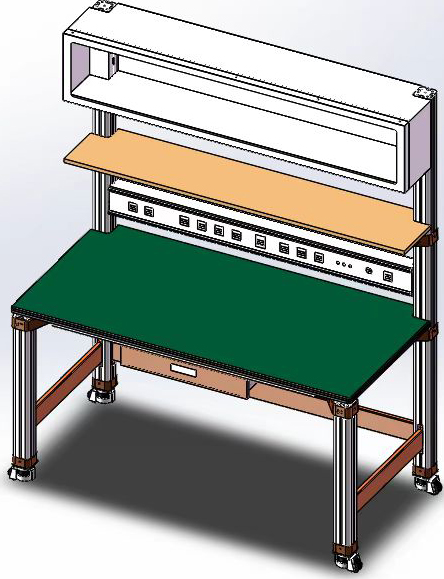

參考圖片

二、技術性能

1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：實訓平臺約1600mm×700mm×1600mm

4.安全保護：具有漏電保護功能，安全性符合相關國家標準

三、基本配置及功能：本裝置主要由實訓臺、電源屏、磁吸式實訓模塊、磁吸式底板、顯示器支架及配件等組成。

1、實訓桌：臺面采用不小于25mm厚浸漬膠膜紙飾面刨花板；型材立柱：截面尺寸不小于 70*70mm，四角圓弧不小于 R15mm 工業級鋁型材，表面陽極氧化成本色；鋁壓鑄連接件：鋁壓鑄連接件，外形尺寸不小于160x166x70mm，壁厚不小于3mm，表面拋丸后噴塑處理；圍框框架：截面尺寸不小于 20*40mm 冷軋電鍍鋅方鋼管拼裝焊接制作，表面噴塑處理；固定于鋁壓鑄連接件上，用以連接臺架立柱；頂部拉桿：截面尺寸不小于 40*40mm 冷軋電鍍鋅方鋼管，表面噴塑處理；固定于頂部 2只鋁壓鑄連接件上，用以支撐頂部隔板；底部拉桿：截面尺寸不小于 20*80mm 冷軋電鍍鋅方鋼管拼裝焊接制作，表面噴塑處理；

鋼鋁型材拼裝組合結構（防塵吊柜），用于放置實訓模塊及配件，整體牢固、可靠、便于維護。

l 底部設有電腦主機托盤。

2、電源實訓屏：電源控制箱特制鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表用電安全方便。

l 配套固定直流電源：

l 輸出功率1：1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V、1A

l 輸出功率：2：5 V / 3.3 V，3A

l 輸出功率3：12 V / 15 V，1A

l 輸出功率4：12 V / 15 V，1A

3、顯示器支架：多關節調節，安裝于立柱之上，方便調節角度，美觀大方。

4、磁吸式底座：鈑金結構，上下圓弧形設計，兩側安裝有拉手，方便拿取。頂部設有磁吸底座凹槽，用于吸附實訓模塊。

序號	名稱	單位	數量	備注
1	實訓桌	張	1
2	電源屏	套	1
3	磁吸式底板	個	1
4	顯示器支架	個	1
5	電腦	臺	1	用戶自備
6	STM32主控模塊	塊	1
7	光敏傳感器模塊	塊	1
8	可燃性氣體傳感器模塊	塊	1
9	溫濕度傳感模塊	塊	1
10	聲音傳感模塊	塊	1
11	熱釋電紅外傳感器	塊	1
12	火焰?zhèn)鞲心K	塊	1
13	霍爾傳感模塊	塊	1
14	震動傳感模塊	塊	1
15	加速度模塊	塊	1
16	熱電偶模塊	塊	1
17	超聲波模塊	塊	1
18	大氣壓模塊	塊	1
19	紅外對射模塊	塊	1
20	風速模塊	塊	1
21	二氧化碳模塊	塊	1
22	稱重模塊	塊	1
23	空氣質量模塊	塊	1
24	雨水傳感器	塊	1
25	煙霧傳感器	塊	1
26	搖桿傳感器	塊	1
27	蜂鳴器模塊	塊	1
28	獨立按鍵模塊	塊	1
29	矩陣按鍵模塊	塊	1
30	EC11旋鈕編碼器模塊	塊	1
31	RGB LED模塊	塊	1
32	OLED模塊	塊	1
33	繼電器模塊	塊	1
34	步進電機模塊	塊	1
35	直流電機模塊	塊	1
36	風扇模塊	塊	1
37	報警燈	塊	1
38	IC卡模塊	塊	1
39	2.4G卡模塊	塊	1
40	ZigBee主機模塊	塊	1
41	ZigBee從機模塊	塊	1
42	藍牙通訊模塊	塊	1
43	Wi-Fi通訊模塊	塊	1
44	LoRa主機模塊	塊	1
45	LoRa從機模塊	塊	1
46	無源蜂鳴器	塊	1
47	紅外發射模塊	塊	1
48	紅外解碼芯片	塊	1
49	激光發射模塊	塊	1
50	傾斜開關傳感器	塊	1
51	光遮斷傳感器	塊	1
52	學生凳	張	2
53	配套資源	套	1
54	實訓指導書	本	1
