SBQCDZ-09型現代汽車電子實訓考核設備
一、設備概述
"現代汽車電子實訓考核裝置 " 適合應用型本科院校、高等職業學校、中等職業學校的汽車電子等專業教學與實訓。
本設備是將汽車實際應用中單元電路模塊化。
采用開放式設計，由學生動手進行搭接接線、裝配、調試實訓驗證。學生通過模塊之間的搭接，很方便就能搭建成各種實際應用產品，模塊化和靈活性使其可以應用于不同的學習對象。
（注：參考圖片，具體可按要求定制）
實訓模塊包含：
①汽車電子基礎模塊；
②汽車電子應用基礎模塊；
③汽車電子應用實例模塊；
它覆蓋現代汽車電子學的各個方面，包括基本的數學邏輯，從入門水平的歐姆定律一直到高級的汽車電子系統。
實訓內容從汽車電子基礎到汽車電子應用實例，包括模擬發動機燃油系統、點火系統的運行，傳感器信號采集與及執行器運行控制，廢氣與怠速閥等控制實例實驗，傳感器的特性和執行器控制由自行開發主機微處理器監控。
通過計算機和專用軟件對汽車ECU、傳感器和執行器進行仿真、測量、調試、診斷。配有專用的軟件動態顯示汽車速度發動機轉速溫度油壓等行車常用數據；汽車傳感器和執行器的波形、加減速時傳感器和執行器的波形同步變化、各實訓模塊的電器參數、車輛故障碼數據流等。
單元模塊電路包括傳感器、信號處理與顯示、執行器、CPU接口電路、微處理器等模塊。
模塊采用有機塑料盒裝配，模塊之間采用排插和接線柱連接，實訓模塊具有靈活性滿足教學要求。
本設備具有高度互動性與階梯性，激發學生的好奇心和進取心，增加趣味性。它是集硬件、軟件、高度仿真模擬的混合產物。
二、設備技術指

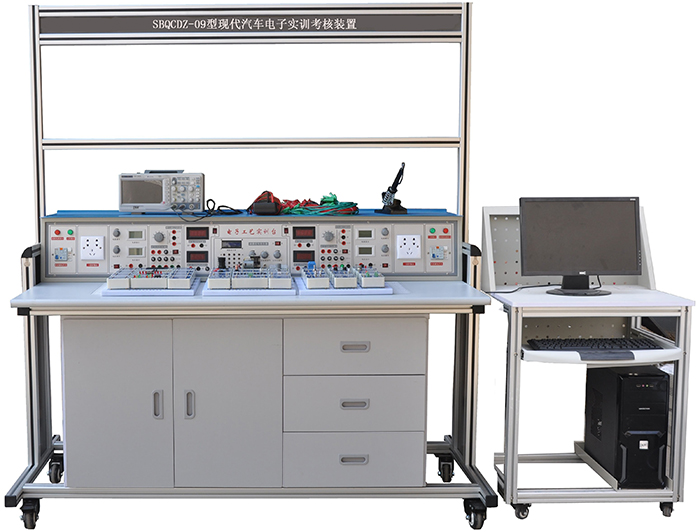

（一） 實訓臺
采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
（二）活動柜（1個）
活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。
（三）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
（1）工作電源：兩相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（4）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（6）交、直流電源
A. 各檔交流電源，包括3V、6V、9V、12V、15V、18V、24V、共7種 2A；具有中心抽頭的17V 0 17V
B. 雙路直流穩壓電源（0~30V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
C.各檔直流電源，包括±12V及±5V電源
★（7）功率型實驗信號源：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
(8)電表
A.數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA
★B.智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★C.智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
三、實訓模塊配置
（一）汽車電子基礎電路模塊實驗透明模塊構成：
實訓桌桌面中央設置通用九孔電路插扳（尺寸:35×90cm），根據實驗電路采用汽車電子基礎電路模塊在其上任意拼插元件盒成實驗電路。汽車電子基礎電路模塊元件盒盒體透明直觀,內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。
表一 、汽車電子基礎電路透明模塊配置
|
透明模塊名稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
4Ω |
1 |
2W |
|
電 阻 |
5.1Ω |
2 |
2W |
|
電 阻 |
8Ω |
1 |
2W |
|
電 阻 |
10Ω |
1 |
2W |
|
電 阻 |
16Ω |
1 |
2W |
|
電 阻 |
20Ω |
1 |
1W |
|
電 阻 |
30Ω |
1 |
1W |
|
電 阻 |
51Ω |
2 |
1W |
|
電 阻 |
75Ω |
1 |
1W |
|
電 阻 |
100Ω |
2 |
1/8W |
|
電 阻 |
120Ω |
1 |
1/8W |
|
電 阻 |
150Ω |
1 |
1/8W |
|
電 阻 |
200Ω |
1 |
1/8W |
|
電 阻 |
240Ω |
1 |
1/8W |
|
電 阻 |
300Ω |
2 |
1/8W |
|
電 阻 |
330Ω |
1 |
1/8W |
|
電 阻 |
470Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
2 |
1/8W |
|
電 阻 |
620Ω |
1 |
1/8W |
|
電 阻 |
650Ω |
1 |
1/8W |
|
電 阻 |
1K |
2 |
1/8W |
|
電 阻 |
1.5K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
2.4K |
2 |
1/8W |
|
電 阻 |
2.7K |
1 |
1/8W |
|
電 阻 |
3K |
2 |
1/8W |
|
電 阻 |
3.3K |
1 |
1/8W |
|
電 阻 |
3.9K |
1 |
1/8W |
|
電 阻 |
4.3K |
1 |
1/8W |
|
電 阻 |
4.7K |
2 |
1/8W |
|
電 阻 |
5.1K |
3 |
1/8W |
|
電 阻 |
6.8K |
2 |
1/8W |
|
電 阻 |
7.5K |
1 |
1/8W |
|
電 阻 |
9.1K |
1 |
1/8W |
|
電 阻 |
10K |
5 |
1/8W |
|
電 阻 |
13K |
2 |
1/8W |
|
電 阻 |
15K |
1 |
1/8W |
|
電 阻 |
20K |
2 |
1/8W |
|
電 阻 |
30K |
1 |
1/8W |
|
電 阻 |
36K |
1 |
/8W |
|
電 阻 |
39K |
1 |
1/8W |
|
電 阻 |
47K |
1 |
1/8W |
|
電 阻 |
51K |
1 |
1/8W |
|
電 阻 |
68K |
1 |
1/8W |
|
電 阻 |
100K |
2 |
1/8W |
|
電 阻 |
150K |
1 |
1/8W |
|
電 阻 |
200K |
2 |
1/8W |
|
電 阻 |
300K |
1 |
1/8W |
|
電 阻 |
470K |
1 |
1/8W |
|
電 阻 |
510K |
1 |
1/8W |
|
電 阻 |
1M |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
47K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
2 |
1/2W |
|
電 位 器 |
1M |
1 |
1/2W |
|
電 解 電 容 |
0.1UF |
1 |
16V |
|
電 解 電 容 |
4.7UF |
1 |
16V |
|
電 解 電 容 |
10UF |
3 |
16V |
|
電 解 電 容 |
33UF |
1 |
16V |
|
電 解 電 容 |
47UF |
2 |
25V |
|
電 解 電 容 |
100UF |
3 |
35V |
|
電 解 電 容 |
220UF |
1 |
35V |
|
電 解 電 容 |
470UF |
1 |
35V |
|
瓷 片 電 容 |
300P |
1 |
63V |
|
瓷 片 電 容 |
1000P |
2 |
63V |
|
瓷 片 電 容 |
4700P |
1 |
63V |
|
瓷 片 電 容 |
0.01UF |
3 |
63V |
|
瓷 片 電 容 |
0.1UF |
2 |
63V |
|
瓷 片 電 容 |
0.47UF |
1 |
63V |
|
瓷 片 電 容 |
1UF |
1 |
250V |
|
瓷 片 電 容 |
2UF |
1 |
250V |
|
音頻輸入變壓器 |
|
1 |
|
|
音頻輸出變壓器 |
|
1 |
|
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發 光 二 極 管 |
|
2 |
|
|
穩 壓 二 極 管 |
2CW54 |
2 |
|
|
穩 壓 二 極 管 |
2CW76 |
1 |
|
|
光 敏 二 極 管 |
|
1 |
|
|
晶 振 |
10M |
1 |
|
|
場 效 應 管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
1 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
2 |
|
|
三 極 管 |
3AX31 |
1 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三 端 穩 壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
|
1 |
12V |
|
開 關 |
|
2 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼 電 器 |
6V |
1 |
|
|
機械式直流電表 |
±100UA |
1 |
|
|
機械式直流表 |
1000UA |
1 |
|
|
機械式直流電表 |
10MA |
1 |
|
|
電平開關和邏輯電平指示 |
|
2 |
16位 |
|
集 成 座 |
14腳 |
4 |
|
|
集 成 座 |
16腳 |
2 |
|
|
集 成 座 |
20腳 |
1 |
|
|
集 成 座 |
28腳 |
1 |
|
|
集 成 運 放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩 沖 器 |
74LS125 |
1 |
|
|
譯 碼 器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計 數 器 |
74LS160 |
2 |
|
|
計 數 器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計 數 器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
（二）汽車電子應用基礎實訓模塊構成：
A、基礎硬件配置
1.MS51單片機模塊
2.STM32單片機模塊
3.LCD12864點陣液晶模塊
4.LED16X16點陣模塊
5.八位數碼管模塊
6.獨立鍵盤與矩陣鍵盤模塊
7.RS232通信模塊
8.USB接口模塊
9.火焰?zhèn)鞲衅髂K
10.煙霧傳感器模塊
11.超聲波傳感器模塊
12.光敏傳感器模塊
13.人體熱紅外傳感器模塊
14.溫濕度傳感器模塊
15.聲音傳感器模塊
16.繼電器模塊
17.直流電機模塊
18.步進電機模塊
19.交通燈模塊
B、4G射頻收發模塊
1.Wifi模塊
2.GSM/GPRS模塊
3.時鐘模塊
4.語音播放模塊
5.功放模塊
6.儲存器模塊
7.接口引腳轉接模塊
C、綜合硬件模塊
1.AVR單片機模塊
2.EPM240邏輯模塊
3.RS485總線通信模塊
4.CAN總線通信模塊
5.震動傳感器模塊
6.三軸加速度/角速度傳感器模塊
7.顏色傳感器模塊
8.霍爾傳感器模塊
9.三軸磁場傳感器模塊
10.空氣質量傳感器模塊
11.電流傳感器模塊
12.旋轉編碼器模塊
13.RFID模塊
14.高速AD模塊
15.高速DA模塊
表二 、汽車電子應用基礎實訓創新訓練模塊
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
基礎硬件配置 |
MS51單片機模塊 |
|
1塊 |
|
STM32單片機模塊 |
||||
|
LCD12864點陣液晶模塊 |
||||
|
LED16X16點陣模塊 |
||||
|
八位數碼管模塊 |
||||
|
獨立鍵盤與矩陣鍵盤模塊 |
||||
|
RS232通信模塊 |
||||
|
USB接口模塊 |
||||
|
火焰?zhèn)鞲衅髂K |
||||
|
煙霧傳感器模塊 |
||||
|
超聲波傳感器模塊 |
||||
|
光敏傳感器模塊 |
||||
|
人體熱紅外傳感器模塊 |
||||
|
溫濕度傳感器模塊 |
||||
|
聲音傳感器模塊 |
||||
|
繼電器模塊 |
||||
|
直流電機模塊 |
||||
|
步進電機模塊 |
||||
|
交通燈模塊 |
||||
|
2 |
4G射頻收發模塊 |
Wifi模塊 |
|
1塊 |
|
GSM/GPRS模塊 |
||||
|
時鐘模塊 |
||||
|
語音播放模塊 |
||||
|
功放模塊 |
||||
|
儲存器模塊 |
||||
|
接口引腳轉接模塊 |
||||
|
3 |
綜合硬件模塊 |
AVR單片機模塊 |
|
1塊 |
|
EPM240邏輯模塊 |
||||
|
RS485總線通信模塊 |
||||
|
CAN總線通信模塊 |
||||
|
震動傳感器模塊 |
||||
|
三軸加速度/角速度傳感器模塊 |
||||
|
顏色傳感器模塊 |
||||
|
霍爾傳感器模塊 |
||||
|
三軸磁場傳感器模塊 |
||||
|
空氣質量傳感器模塊 |
||||
|
電流傳感器模塊 |
||||
|
旋轉編碼器模塊 |
||||
|
RFID模塊 |
||||
|
高速AD模塊 |
||||
|
高速DA模塊 |
★E、智慧教室綜合測控系統（該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）
一）、示波器功能
1) 2路波形測量功能。
2) 測頻范圍：200MSa/s高速實時采樣，50MHz帶寬。
二）2路邏輯分析儀功能。
三）1路任意波形信號發生器輸出：
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
四）、萬用表功能
1）、萬用表的電阻測量功能。
2）、萬用表的直流電壓測量功能。
3）、萬用表的交流電壓測量功能。
4）、萬用表的交流電流測量功能。
五）、人機界面功能
1）、人機界面顯示所測量的波形，并顯示相應的量測值。
2）、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中。
3）、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下。
六）、附加功能
1）、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5。
2）、電氣參數測量：可測量控制臺電壓電流，并計算出功率。
3）、過流、過壓、欠壓（閥值可設置）報警跳閘保護。
4）、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）。
5）、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果。
6）、2路PWM脈沖信號發生器：可設置頻率、占空比。
F、仿真器與編程器
（一）51仿真器
USB接口，DIP40鍍金插針。
兼容KEIL C51 UV2/UV3/UV4調試環境，支持單步、斷點、隨時查看寄存器、變量、內存，支持全速運行時暫停按鈕，可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ，程序存儲器64K，仿真的同時已燒好代碼，系統可脫機運行。
（二）51編程器
A.支持AT89S51、AT89S52
B.支持：
1.AT90can128 AT90can32等；
2.Attiny11 Attiny12 Attiny13等
3.Atmega128 Atmega32 Atmega64 Atmega8等；
4.USB接口
（三）AVR仿真器編程器：USB接口，帶0.5A可恢復保險絲，支持5V/3.3V工作電壓；仿真固件可升級，支持AVRstudio軟件。支持：
1.ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, 2.ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, 3.ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
（四）JLINK仿真器編程器（用于STM32）
1.USB2.0接口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4內核；
3.支持Serial Wire Debug (SWD）；
4.支持Serial Wire Viewer (SWV)；
5.可與 IAR Workbench、Keill，ADS，RVDS無縫集成；
6.支持1.2V-5V目標板電壓；20pin與SWD接口轉接板
7.支持WIN2000/XP/VISTA/7等
（五）FPGA/CPLD編程器USB-Blaster
1.USB接口
2.穩定支持SignalTap II 嵌入式邏輯分析儀功能；
3.支持ALTERA 公司全系列器件；
4.支持三種下載模式：AS、PS和JTAG；
★G、實驗臺管理系統（上位機軟件）（具有軟件著作權）：
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各學生實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
★H通信接口：
1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）上位機與各學生實驗臺智能測量儀表數據交換，接口轉換功能。
4）工作溫度范圍-20℃～
（三）汽車電子應用實例模塊構成：

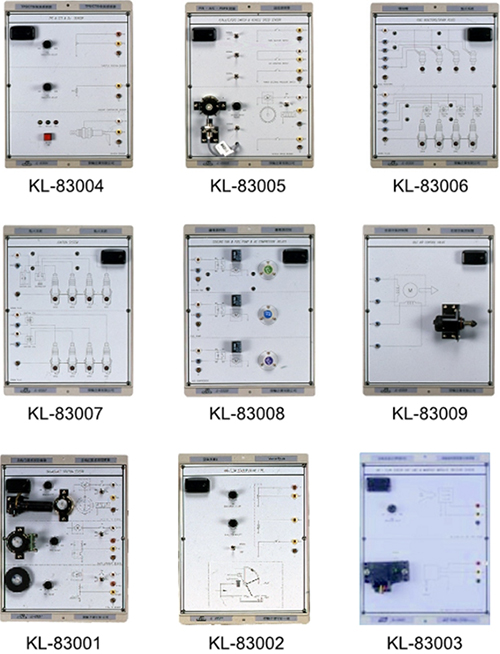

A．組成模塊板（10只模塊掛板）
1.曲軸位置傳感器
2.空氣流量計（葉片式）
3.空氣流量傳感器（熱線），進氣壓力傳感器
4.節氣門位置傳感器，水溫傳感器，氧傳感器
5.停車/空檔開關，空調開關，動力轉向開關，車速傳感器
6.噴油器/火花塞
7.點火系統
8.冷卻風扇/燃油泵/空調壓縮機繼電器
9.怠速閥
10.自動變速器TCC調節電磁閥，碳罐調節電磁閥CCP，廢氣EGR控制電磁閥
B、控制與模擬系統
89C51單片機
1.模擬控制點火和噴射，由89C51單片機計算機監控。
2.噴射系統模塊控制
3.噴射功能控制
4.開關的輸入/輸出功能控制
5.各傳感器測試
6.各執行器測試
7.各傳感器信號模擬輸出
8.顯示模塊

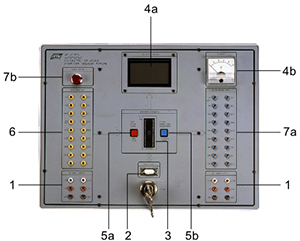

面板功能
1-直流電源
（1）輸出電壓：5V，12V
（2）最大輸出電流：+5 V／2a，+12 V / 2A
（3）輸出過載保護
2-計算機接口;
R232接口；RS-232C端口：9針D-sub連接器
3-單片機：單片機89C51
CPU 89C51；4-顯示屏（64*128）；5a-選擇開關；5b-噴射模式選擇開關（同步；分組；順序）
4a-顯示器
液晶圖形顯示：64 x 128
o 背光
o 同步顯示以下值：NE, PHO, HALL, MAF, MAT, MAP, TPS, CTS, VSS, IPW 數據
4b-模擬指針表
測試氧傳感器信號
5.選擇器
5a (3檔）
(1) 曲軸傳感器選擇 : NE, PHO, HALL，（1）磁電式傳感器（2）光電式傳感器（3）霍爾式傳感器
5b (3檔）
噴油模式選擇：同步/分組/順序
6-信號輸入端子（接傳感器與開關信號輸入）/16腳；
NE, PHO, HALL, VAF, MAT, F/C, MAF, MAP, TPS, CTS, O2,P/N, A/C, PSPS, VSS, 3GR
7a-信號輸出端子
信號輸出端子（接執行器）/18腳
(1) lNJ1, INJ2, INJ3, INJ4, SPK1, SPK2, SPK3, SPK4,FANC, F/C, ACC, IAC1, IAC2, IAC3, IAC4, TCC, CCP,EGRV
7b-發動機故障指示燈
(2) Check engine lamp，發動機故障指示燈
顯示屏（顯示各測試傳感器與執行器數據）
同步顯示以下數值：
NE, PHO, HALL, MAF, MAT, MAP, TPS, CTS, VSS, IPW
C．測試系統
各傳感器與執行器波形采集與測試，真空度測試表與燃油壓力表。
四、本設備可以完成的實訓項目
A、汽車電子基礎電路實驗項目
(1)模擬部分
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
(2)數字部分
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
B、汽車電子應用基礎實訓項目
1.簡易交通燈控制系統
2.鍵盤撥號顯示器
3.秒表計時器
4.簡易計算器
5.RS232計算機串口通信控制小燈開關系統
6.綜合報警系統
7.基于超聲波的倒車雷達測試顯示系統
8.基于超聲波的水位測試顯示系統
9.步進電機調速顯示系統設計
10.直流電機測速顯示系統設計
11.有人光控智能小燈控制系統
12.基于DS18B20的溫度數碼管顯示器
13.基于DHT11的溫濕度度數碼管顯示器
*14.環境測試儀段碼管顯示
15.LED點陣屏字幕顯示設計
16.LED點陣屏公交站名顯示設計
17.LCD12864液晶顯示器設計
18.三級菜單鍵盤設計
19.環境測試儀LCD12864液晶顯示
20.數字電子日歷系統設計
*21.帶上下限報警的溫濕度系統設計
22.出租車計價器
23.基于CPLD的矩陣鍵盤掃描程序設計
24.基于CPLD的數碼管動態掃描
25.基于CPLD實現多路模擬串口通信
*26.基于CPLD的線路編碼及通信系統設計
27.基于RS485總線分布式溫濕度采集系統設計
*28.基于CAN總線分布式溫濕度采集系統設計
29.基于NRF24L01模塊的無線遙控器設計
*30.基于NRF24L01模塊的無線手持信號采集筆設計
31.基于NRF24L01無線傳輸分布式溫濕度采集系統設計
*32.基于傳輸分布式溫濕度采集系統設計
33.基于GPRS的遠程分布式溫濕度采集系統設計
34.基于WIFI無線傳輸分布式溫濕度采集系統設計
*35.手機接打電話系統設計
C、汽車電子應用實例實訓項目
1.曲軸位置傳感器
（1）磁電式傳感器
（2）光電式傳感器
（3）霍爾式傳感器
2.空氣流量計（葉片式）
（1）輸出電壓0.2V~ 3.5V
（2）熱線式輸出：2.3V~ 2.7V
（3）小電子風扇控制：F／C開關
3.空氣流量計（執線式）
（1）輸出電壓1.0V~ 3.5V
歧管絕對壓力傳感器實驗
4.節氣門位置傳感器，水溫傳感器，氧傳感器
TPS試驗
輸出電壓：0.5V ~ 4.5V
輸出電壓：4.5V/-40°C, 2.3V/20°C, 0.5V/108°C
O2試驗
(1) Normal正常 : 0.1 ~ 1.0V swing擺動
(2) Rich 濃: 0.6 ~ 1.0V swing擺動
(3) Lean 稀: 0.1 ~ 0.3V swing擺動
5.停車/空檔開關，空調開關，動力轉向開關，車速傳感器
(1) P/N switch 開關
(2) A/C switch 開關
(3) PSPS switch開關
(4) Speed sensor車速傳感器
6.噴油器/火花塞
噴油器試驗
（1）負載(噴油器電阻)：18Ω
（2）正常轉速800 rpm，最大轉速3600 rpm
（3）噴油順序的變化
（4）噴油器的LED顯示
火花塞試驗：LED顯示
7.點火系統
點火實驗A
（1）負載(點火線圈電阻)：2Ω
（2）點火的變化:LED顯示
點火實驗B
（1）負載(點火線圈電阻)：1Ω
（2）點火的變化:LED顯示
8.冷卻風扇/燃油泵/空調壓縮機繼電器
冷卻風扇繼電器實驗
1) Control signal控制信號 : FANC
2) 直流12V 電機
3) 工作條件 :
A/C 信號 ON or 水溫信號 108°C or低 108° C
燃油泵繼電器繼電器實驗
1) 控制信號 : F/C
2) 直流12V 電機
3)工作條件 :
空氣流量計 F/C 信號ON and 旋轉速度
空調壓縮機繼電器
（1）控制信號：A/C
（2）12V直流電機
（3）工作條件：A / C信號
9.怠速閥
（1）控制信號：IAC1，IAC2，IAC3,IAC4，
（2）步進電機(汽車怠速閥)
（3）工作條件 ：P / N，A / C，PSP信號
10.自動變速器TCC調節電磁閥，碳罐調節電磁閥CCP，廢氣EGR控制電磁閥自動變速器TCC調節電磁閥(扭力轉換器離合器)
（1）控制信號：TCC
（2）直流12V的電磁
（3）工作條件：VSS信號-40km和3GR開關
碳罐調節電磁閥CCP
(1) 控制信號 : CCP
(2) 直流12V的電磁
(3)工作條件 :
c-1 :轉速 1200
c-2:水溫 65°C
c-3:節氣門位置信號 1.0-2.5
當上述四個條件同時存在，碳罐調節電磁閥將工作。
廢氣EGR控制電磁閥
(1) 控制信號 : EGRV
(2) 直流12V的電磁
(3)工作條件 :
c-1 :轉速 1200
c-2:水溫 65°C
c-3:節氣門位置信號 1.0-2.5
當上述四個條件同時存在，廢氣再循環閥將打開。
五、汽車電子實訓考核裝置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
實訓屏 |
套 |
1 |
|
|
|
2 |
實訓桌 |
套 |
1 |
|
|
|
3 |
學生凳 |
張 |
2 |
鋼木方凳 |
|
|
4 |
汽車電子基礎電路透明模塊 |
套 |
1 |
表一 |
|
|
5 |
汽車電子應用基礎實訓模塊 |
套 |
1 |
表二 |
|
|
6 |
汽車電子應用實例模塊 |
套 |
1 |
10塊 |
|
|
7 |
仿真器與編程器 |
51仿真器 |
套 |
1 |
|
|
51編程器 |
|||||
|
AVR仿真器編程器 |
|||||
|
JLINK仿真器編程器 |
|||||
|
FPGA/CPLD編程器 |
|||||
|
8 |
★智慧教室綜合測控系統 |
套 |
1 |
|
|
|
9 |
配套軟件與光盤 |
套 |
1 |
|
|
|
10 |
實驗導線 |
套 |
1 |
|
|
|
11 |
計算機小推車 |
輛 |
1 |
鋁鋼結構，裝有4個萬向輪子，便于移動。 |
|
|
12 |
★通信接口： 1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）上位機與各學生實驗臺智能測量儀表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。 |
套 |
1 |
|
|
|
13 |
★實驗臺管理系統（上位機軟件）： 1）添加、刪除、配置各實驗臺模塊。 2）實時監測各學生實驗臺各項模塊實時參數。 3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。 |
套 |
共1 |
具有軟件著作權 |
|
|
14 |
實訓指導書 |
套 |
1 |
|
|
|
15 |
配套教學資源 |
套 |
共1 |
購買5臺以無此項配置 |
|
