機床PLC電氣控制實訓設備、《機床電氣控制PLC實訓設備》

機床PLC電氣控制實訓設備、機床電氣控制PLC實訓設備、實習的性質、實訓目的意義
機床PLC電氣控制實訓設備、《機床電氣控制綜合實訓設備》機床電氣控制實訓的基本原理，PLC的應用與編程電氣控制系統分析，三菱PLC、西門子PLC的結構，工作原理，指令系統以及應用等。通過理論結合實際的方法來培養我們系統，完整，具體完成一個電氣控制系統項目所需的工作原理，通過信息收集處理方案隊工作的協做配合鍛煉我們今后職場應有的團隊能力，綜合實訓項目完整工作過程的訓練，將將掌握完成電氣系統實訓項目應具備的核心能力和關鍵能力。
實訓過程先由設計主軸的控制電路和PLC的編寫，再由老師評點修改方案。接下來便是實際操作，先讓本組動手能力較強的同學熟悉設備，再由他帶著本組的其他成員交流，以節省時間，而且充分體現了自我學習的觀念。通過實訓，實際操作能力動手能力，解決問題的能力，都有了很大的提高！
實訓目標就是要：工學結合，使理論緊密聯系實際，真正能掌握各種典型電氣和PLC控制電路的試圖，設計等方面的專業技術知識和實踐技能，成為高素質高技能，高層次運用型人才！
電氣控制技術實習是在學習常用低壓電器設備、電氣控制線路的基本控制環節、典型機床電器控制線路等章節的基礎上進行的實踐性教學環節。其目的是培養學生掌握本專業所必須的基本技能和專業知識，通過學習使學生熟悉并掌握各種常用低壓電氣設備的結構、工作原理及使用按照方法，初步掌握電氣控制基本控制的原理、連接規則、故障排除法，學習常用機床的電氣控制的線路結構、工作原理、故障分析和排除方法。通過實習培養學生熱愛專業、熱愛勞動、吃苦耐勞、刻苦專研的精神。
　

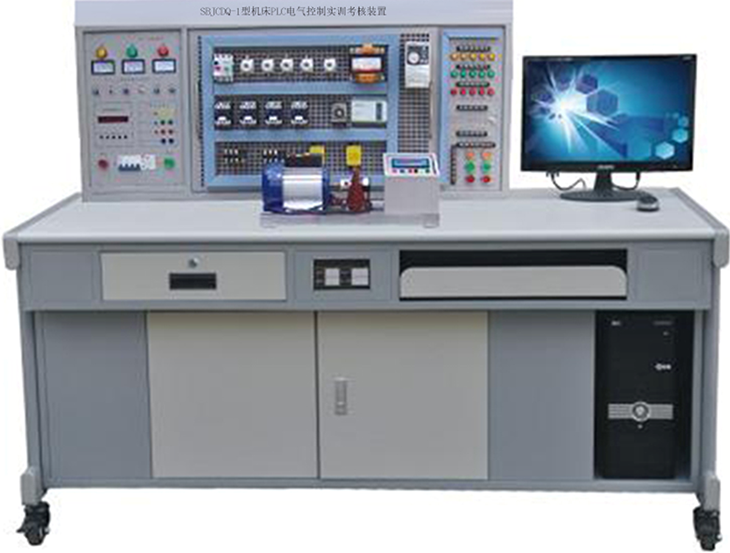

SBJCDQ-1型機床PLC電氣控制實訓考核裝置

一、概述

機床PLC電氣控制實訓考核裝置能夠開展多種常用機床電氣控制線路的PLC控制改造和維修，讓學生通過實踐訓練，掌握機床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鉆床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控制改造任務，裝置由多個實訓模塊組成，配備智能考核單元，可對線路進行手動故障設置及自動故障設置；連接各種機床模型（用戶根據需要進行選配）。機床PLC電氣控制實訓考核裝置適用于各院校的PLC培訓、實踐及維修電工技能培訓、考核。

二、機床PLC電氣控制實訓考核設備特點

1.柜內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；

2.采用壓接端子接線工藝，整齊、美觀、可靠；

3.交流接觸器和熱繼電器均采用國內知名品牌產品，接線端子和走線槽均采用國內知名品牌產品；

4.機床PLC電氣控制實訓考核裝置上配有智能考核單元模塊，并設有128×64點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，使考核及信息管理方面更加方便。

三、機床PLC電氣控制實訓考核設備技術參數

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm ×600mm ×1800mm

4.裝置容量：＜1kVA

四、控制柜配備

1.柜體

柜壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。

2.柜門

裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。

3.電源控制系統

電源控制系統由漏電保護開關（總電源開關）、電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。

總電源開關是一個帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。

電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。

啟動、停止及急停按鈕作為三相電源輸出控制。

4.人身安全保護體系

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示。

控制柜設有專用接地端子。

5.開關按鈕操作模塊

提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。

6.PLC主機模塊

提供三菱FX1N-40MR-001型PLC主機， 24DI/16DO，PLC主機的輸入輸出端口已全部通過端子排引出到面板，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。

7.控制電器模塊（一）

提供智能答題器模塊，配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤人機接口，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控制柜側面的故障箱結合使用，可以實現手動和自動兩種設故方式，并裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
