電機檢測技術實訓室建設方案,電機檢測技術實訓平臺 > 行業新聞 >電工實訓考核設備

2023年2月13日

電機檢測技術實訓室建設方案,電機檢測技術實訓平臺

電機檢測技術實訓室建設方案

一、電機檢測技術實訓室建設規劃
（一）總體思路
1.電機檢測技術實訓室建設方案,電機檢測技術實訓平臺,電機控制技術實訓室,需要緊隨甚至引領時代發展步伐，立足高端和新興職業，推進高技能人才培養工作，全面加強高技能人才隊伍建設，促進學習型、創新型、生態型城市建設，切實提高企業核心競爭力，實現可持續發展，滿足當前社會經濟發展和人才需求，開展職業技能實訓與鑒定，實訓基地需要建設新理念、新模式、新技術、新工藝相配套的實訓室，在滿足實訓功能的基礎上，兼顧技能鑒定、技能競賽、師資交流、技術研發等職能，在結合可鑒定職業（工種）、未來主流工藝技術等基礎上確定實訓項目的設置，在設備儀器的配置、場地布置等方面予以充分考慮。
2.建立教學改革成果、專業建設成果、網絡課程、精品課程及數字化立體資源庫等教學資源，利用信息和互聯網技術，構建共享型專業教學資源庫。以數字化、信息化等現代教育手段，以網絡信息化為載體，構建基于校園網絡的教學、學習與交流的平臺。
（二）建設原則
1.導向性原則：堅持"教學與工業現場實際應用相結合"的原則，努力體現真實或仿真的職業環境，在一個真實的職業環境下按照專業崗位群對基本技術技能的要求，得到實際操作訓練和綜合素質的培養。
2.先進性、擴展性原則：緊跟時代發展前沿的綜合性生產訓練項目，體現新技術，瞄準實際操作人才缺乏的高技術含量和新技術行業的職業崗位，在技術要求上要具有專業領域的先進性，投入具有前瞻性、持久性。
3.開放使用性原則：在環境和總體設計上要具有社會開放性，最大限度地實現資源共享、輻射周邊，為社會提供多方位服務。
4.突出實訓的核心功能：設備以企業、院校和培訓機構無力開展的高新技能實訓項目為主，重點突出"高（高端職業和技能）、新（新興職業和技能）、長（長周期技能開發）、前（前瞻性技能開發）"，把握未來社會人才需求。
6. 凸顯實訓的實效性：實訓室建設實訓設備配備要秉持獲得實際訓練體驗的原則，讓參與實訓的學員能夠直接體驗工藝流程和操作技能情況，體驗到真正生產過程中的工藝特點，在經過一段時間的實踐實訓后能基本掌握相關操作技能。
（三）建設目的
擬建設一個集合基本技能訓練、工程訓練、創新設計、工業現場操作與設計、智能管理為一體的、具有滿足社會培訓、實踐教學、技能鑒定、技能比賽等四大功能的實訓中心。
1.從實訓設備的配置、系統性和先進性上，大幅度提升社會、院校等企事業單位的實踐教學條件，激發學員對專業學習的興趣，得到更系統化的專業技能訓練。
2.緊隨引領時代發展步伐，立足高端和新興職業，滿足當前社會經濟發展和人才需求，開展職業技能實訓與鑒定，建設新理念、新模式、新技術、新工藝相配套的實訓室，提高設備的使用率。
3.結合"互聯網+教育"系統，通過云平臺技術，讓實訓室設備售后實現智能化和數字化運營；實訓設備后臺和用電數據實現本地和遠程的監控，結合數字化立體教學平臺，為實驗室資源庫提供了豐富資料，構建一個智慧教室。

SB-DJZPB電機檢測技術實訓平臺

1、產品概述

電機檢測技術實訓平臺主要包含操作平臺、電源控制屏、電氣考核板、電器元件、互聯網+智能監控、電氣考核、電氣實訓與實訓室。可以滿足機電、電氣、電工專業人才培養和考核需求，滿足專業通用性技能學習實訓的基礎上，融入配套教學資源和信息化等實用功能。實現理、實、虛一體化教學。
電機檢測技術實訓裝置設計模式為開放式的教學科研平臺。響應"十三五"教育部倡導大力發展信息化教育，打造智慧實訓室，融入"互聯網+教育"系統。適合機電、電器設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用等專業，滿足《繼電控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求、技能鑒定考核與科研、創新應用。
　

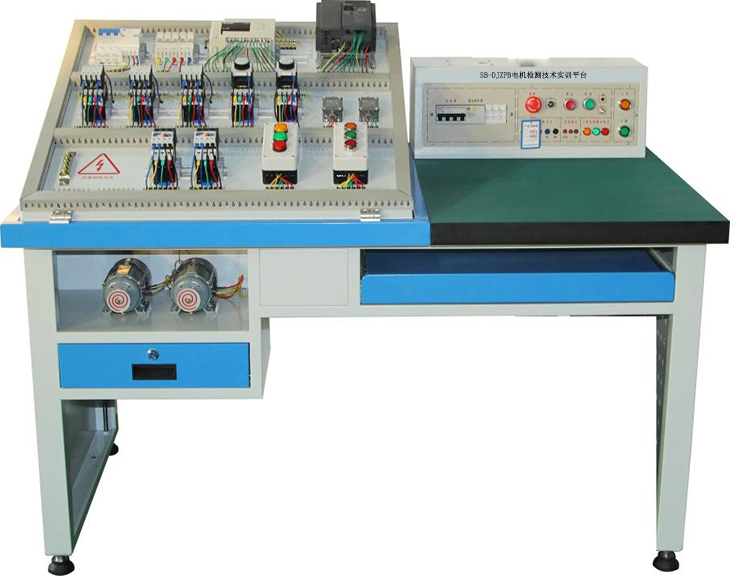

外觀參考圖片（具體以配置為準）

電機檢測技術實訓裝置設計模式為開放式的教學科研平臺。響應"十三五"教育部倡導大力發展信息化教育，打造智慧實訓室，融入"互聯網+教育"系統。適合機電、電器設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用等專業，滿足《繼電控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求、技能鑒定考核與科研、創新應用。

2、產品特色

1.開放真實性：裝置為網孔板實操區，解決了設備升級的局限性。網孔板上可安裝工業電氣元件，自由組建控制系統，將工業現場搬進實訓室，畢業后能讓學生能夠迅速適應和勝任社會工作。

2.安全性強：實訓室配置智能電源安全保護系統，通過互聯網技術，實時監控實訓室用電數據，實現電源智能化管理，同時提供過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能。保證使用者的安全。

3.虛擬仿真教學：配套電工仿真軟件，可在一個虛擬的系統上，無節點反復練習，最終實現理、實、虛一體化教學。

4.擴展兼容性：設備整體采用模塊化設計，具有靈活性、開放性和設計性等教學特點。適用于教學、職業工種考核鑒定、技能競賽等。便于后期的擴展和技術的升級，只需要更換核心掛件，便能滿足教學內容的升級。

5.智能先進性：融入互聯網+教育系統。通過后臺的管理和數字化運營，打破了傳統的電話報修、電話跟蹤和電話回訪等耗時繁瑣的工作流程。讓服務通過互聯網+系統，變得更加高效、過程更加透明、客戶更加滿意。實訓室的用電數據和安全實現智能管理，打造智慧教室。

6.資源豐富：根據高等院校及相關專業實訓教學，配套教學視頻、數字化立體教學平臺（集成了與設備相關的文檔、教學視頻、仿真軟件等）為實訓室資源庫提供了豐富資料。

3、技術性能

1.交流電源：三相五線AC380V±10% 50Hz

2.外形尺寸：1450×850×1520mm（長×寬×高）

3.整機功耗：≤1.5kVA

4.安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準

4、基本配置

1、電源控制屏

包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、無極調速按鈕、攝像頭固定區域和通訊網口等構成。為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。

（1）交流電源：提供三相AC380V和AC220V交流電源，通過啟動、停止按鈕實現電源啟停，并配有急停開關，用于緊急情況下，斷開設備的電源。

（2）安全保護：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

（3）上升下降功能：配套上升、下降按鈕，可無極速控制網孔板的升降、實現網孔板0-75°任意角度調節，方便電氣系統的安裝、接線和設計。

2、電氣網孔板

平臺采用網孔板開放式設計，總體尺寸785*785mm，固定孔采用15*5mm弧形、交叉式開孔，滿足低壓器件的任意安裝。學員根據實訓項目的要求，能任意組合、選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

（1）智能角度調節機構：根據人體工程學設計，通過按鈕和電動推桿配合執行，使安裝板可在0-75°無級調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

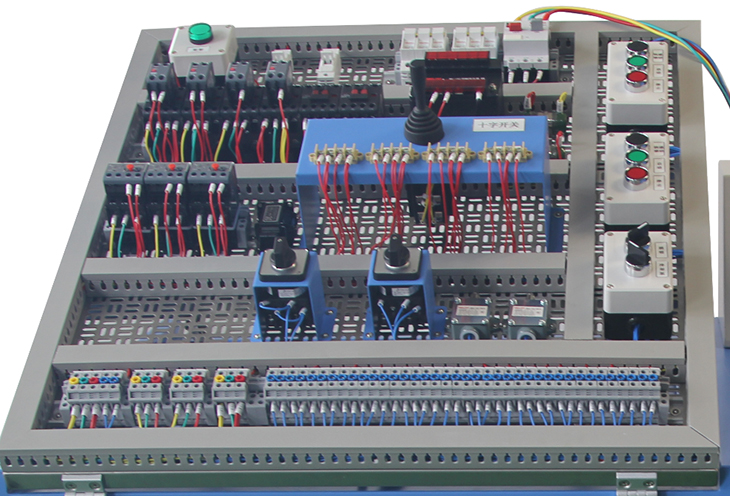

網孔板參考圖

（2）電動推桿2套：

1）伸縮桿達到頂點會自動停止，確保電機不會空燒

2）伸縮桿達到底部會自動停止，確保電機不會空燒

3）任意位置可停止，帶機鎖，安全無憂

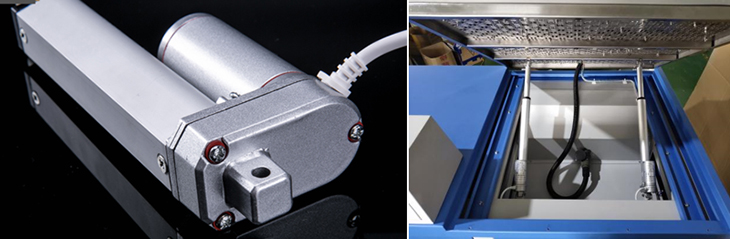

電動推桿參考圖

3、實訓桌

實訓臺桌腿尺寸60×40mm，主體框架及桌腿采用冷軋鋼板。桌面右側為50mm復合實木板，表面貼壓防火板，耐腐蝕、防靜電，周圍使用高強度塑膠包邊不易損壞。桌面左側為可升降網孔板的框架，尺寸850mm×850mm,表面采用噴塑處理，網孔板尺寸785mm×785mm。實訓臺架底部設有抽屜和電機安裝平臺。桌腿安裝4個萬向輪，方便移動。

序號	器件名稱	型號	數量	備注
1	低壓斷路器	DZ108（1.0-1.6A）	1只	德力西
2	熔斷器	RT18-32-3P	2只	德力西
3	熔斷器	RT18-32-2P	1只	德力西
4	熔斷芯	RT18-32-3A	3只	德力西
5	熔斷芯	RT18-32-2A	2只	德力西
6	交流接觸器	CJX2-0910 AC220V	4只	德力西
7	輔助觸頭	F4-22	4只	德力西
8	熱繼電器	JRS1D-25/Z(0.63-1A)	2只	德力西
9	熱繼電器座	JRS1D-25	2只	德力西
10	行程開關	YBLX-19/001(一開一閉）	4只	德力西
11	按鈕開關支架	不銹鋼材質、圓角設計、22mm開孔	5只	定制
12	指示燈支架	不銹鋼材質、圓角設計、22mm、16mm開孔	6只	定制
13	按鈕（不帶燈）	黑、綠、紅色按鈕	各1只
14	指示燈	紅1個、綠色2個AC220V	1套
15	通電延時繼電器	ST3PA-B/380V(0-60S)（2開2閉）	1只	德力西
16	時間繼電器底座	PF-083A	1只	德力西
17	電阻模塊	提供10Ω/25W電阻1只、75Ω/75W固定電阻3只，用于完成降壓?jiǎn)?dòng)實訓。	1塊
18	零線排	5孔帶塑料外殼	1只
19	端子排	2.5平方（多功能）	配套
20	線槽	30	配套
21	端子排標簽	塑料白	配套
22	導軌	C45 鋁質	配套

序號	名稱	型號與規格	單位	數量
1.	尖嘴鉗	6寸	把	1
2.	剝線鉗	鴨嘴式	把	1
3.	十字螺絲刀	3×75	把	1
4.	一字螺絲刀	3×75	把	1
5.	壓線鉗	U型1-3端子	只	1
6.	數字萬用表	VC890D	只	1
7.	斜口鉗	6寸	把	1
8.	工具箱	配套	個	1

序號	名稱	型號與規格	數量
1	發貨光盤	提供仿真軟件、指導書等	1套
2	實訓指導書	紙質版	1本
3	專用實訓導線K4	配有高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。	1套
4	多股軟線 RV	1.0mm2 黃色	1卷
5		1.0mm2 綠色	1卷
6		1.0mm2 紅色	1卷
7		1.0mm2 黑色	1卷
8	線槽	30*30mm	3米
9	鋁導軌	C45	2米
10	多功能端子排	接插兩用	10片
