2025年4月19日 PLC控制液壓與氣動實訓裝備

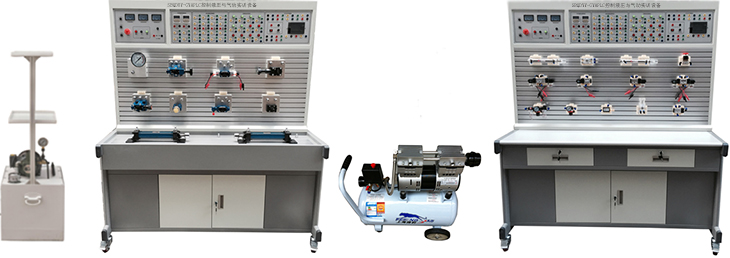

SBQDYY-GYAPLC控制液壓與氣動實訓設備

一、PLC控制液壓與氣動實訓設備整體要求：

1.PLC控制液壓與氣動實訓裝備要求覆蓋液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域，為液壓傳動技術和各種現代控制技術的組合體，既能滿足專業實訓教學，還能開展技能考核以及職業技能競賽。

2.為確保設備穩定性及安全性，同時滿足學校教學所需，要求所投設備的外觀、電源電壓、保護功能、液壓元件、液壓泵、模塊功能、按鍵控制模塊、中間繼電器模塊、可編程控制模塊等。

二、PLC控制的液壓與氣動實訓設備功能特點：

1.本設備液壓實訓裝置是由一面液壓采用敞開式結構的操作板，各種液壓元件配雙彈卡塑料快換底板可靈活安裝T型槽板上，可用帶有快速接頭的連接管在各液壓元件間連接。連接方便簡單，再配上可編程控制器的控制，組成具有一定功能的液壓實訓裝置，具有很強的實操性。

2.所有的液壓元底部安裝了"一種塑料快速拆裝底板"置換回路液壓元件快捷、方便。

3.實訓操作面板采用8條，（寬：80mm×厚：20mm×長：1500mm）型材壁厚：3mm 的"T"型鋁合金型材組成，實訓面積寬大：（長：1500mm×寬650mm）各種液壓元件在實訓操作面板上，可根據需要課程需求，迅速組合成任意液壓系統的任意回路。電器元件：所用電器元器件全部采用國際國內知名廠家元器件性價比高，性能穩定，安全系數高；

4.液壓元件全部采用工業液壓元件，使用安全可靠，貼近工業化，性能參數完全符合教學大綱的要求且完全符合工業應用標準，所有液壓閥均配置有專用彈卡式安裝液壓連接板；

5.實訓回路搭接：采用快速平接頭連接，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實訓安全）；

6.實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力；

7.實訓設備的擴展性：實訓配置方案可根據具體要求進行配置，可對實訓設備增加相應的模塊盒來實現對實訓臺功能擴展，所有模塊盒都采用通用設計標準，可方便隨意的擴

8.可編控制器（PLC西門子SMART-SR20）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；

9.優良液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規基礎上增加了調節系統，更加可靠確保了實訓過程中供油穩定性；

10.設備的安全等級性：實訓臺設計要求完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能高低壓分開供電，液壓泵站采用低壓系統，安全供壓的基礎上完全滿足實訓供壓，整套設備具有較高的安全使用性能。

三、技術指標要求

1．電源部分：帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。帶三相漏電保護，輸出電壓380V/220V、直流電壓24V。供電電壓：三相五線 AC 380 V±5%，50Hz；控制電壓：DC24V/+12V；

2．整機容量：≤2 kVA；

3．工作環境溫度：－5℃～40℃；

4工作濕度：≤90%(40℃時)．

5.安全保護措施：安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

序號	名稱	規格型號	單位	數量
1	液壓實訓臺桌	1.液壓實訓臺桌規格:≥1600×780×1800mm（±10mm）	臺	1
		2.實訓臺桌面板框架:可根據實際需求自由0-30°傾斜旋轉安裝框架2個，規格：≥1515×700×25mm（±5mm）	塊	2
		3.臺桌支架:導線支架1個、油管支架1個、傾斜漏油網板1塊、接油盤1個，規格：1515×210×（前35mm、后70mm）5±5mm	個	2
		4.實訓臺桌操作面板下方設有系統卸荷閥1只（0.5-6Mpa）可根據系統需要自由調節	塊	1
2	液壓元件架	尺寸：≥970mm×650mm×1700mm，用于存放液壓元件	臺	1
3	氣動元件架	尺寸：≥970mm×650mm×1700mm，用于存放氣動液壓元件	臺	1
4	三相電源模塊	采用三相五線接線，配套設備使用	塊	1
5	單相電源模塊	單項三線，配套設備使用	塊	1
6	油泵控制模塊	配套設備使用	塊	1
7	中間繼電器模塊	配套設備使用	塊	1
8	按鈕模塊	配套設備使用	塊	1
9	編程線	配套設備使用	根	1
10	液壓元件	詳見清單	套	1
11	工業油泵（單泵）	VP-08-FA3	臺	1
12	油泵電源線	2.5米	條	1
13	液壓油	L-HM46	KG	50
14	抽油器	備注：整個合同發1個抽油器，	個	1
15	大號漏斗	備注：整個合同配1個	個	1
16	PVC透明管	內徑12mm 編織網，內徑30mm	米	1
17	PVC透明管	內徑25mm	米	1.5
18	塑料壺	50斤/桶	個	2
19	塑料壺	5斤/桶	個	1
20	液壓三通板	50×30×30mm	個	4
21	甘油式壓力表	50×30×30mm（0-10Mpa）	個	2
22	實驗油管	8通徑	套	1
23	實驗安全拔插線	68條	包	1
24	三芯護套線	3x1.5	米	3
25	五芯芯護套線	5x0.75	米	3
26	子彈頭三位插板	TS-103B	個	1
27	三極帶接地插頭	K-88	個	1
28	三相四線插座	16A	個	1
29	單相二極插頭	T2-10P	個	1
30	明裝線盒	86HM331	個	1
31	生料帶	10-15-20M	卷	1
32	電氣絕緣膠帶	3M	個	1
33	保險絲	5A	只	10
34	保險絲	10A	只	10
35	PLC主機模塊	西門子SMART-SR20	1塊	1
36	實訓指導書	配套設備使用	本	1
37	推車	尺寸≥580450960mm	套	1

序號	名稱	型號/規格	單位	數量
1	雙作用油缸（單出桿）	GHB50-100已裝臺桌上	個	2
2	二位三通電磁換向閥	3WE6A61B/CG24N9Z5L	個	1
3	二位四通電磁換向閥	4WE6D61B/CG24N9Z5L	個	2
4	三位四通電磁換向閥（O型）	4WE6E61B/CG24N9Z5L	個	1
5	三位四通電磁換向閥（H型）	4WE6H61B/CG24N9Z5L	個	1
6	三位四通電磁換向閥（M型）	4WE6G61B/CG24N9Z5L	個	1
7	三位四通電磁換向閥（P型）	4WE6M61B/CG24N9Z5L	個	1
