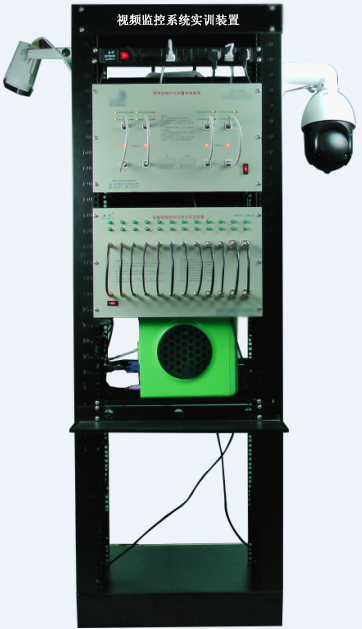

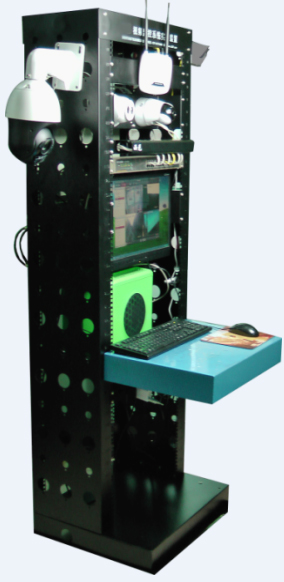

視頻監控系統實訓裝置

一、產品結構及配置清單：

1、19英寸開放式機架1套：

（1）全鋼結構，19 英寸，38U，長 600mm，寬 900mm，高 1800mm。

（2）兩側立柱分別設計有 3 列 16 排 48 個φ6.5 安裝孔，3 列 8 排 24 個φ25 穿線孔，3 列 8 排 24 個φ50 穿線孔。

（3）頂帽設計有 3 列 5 排 15 個φ6.5 安裝孔，3 列 3 排 9 個φ25 穿線孔，3 列 2 排 6 個φ50 穿線孔。

（4）底座設計有 4 個φ50 穿線孔。

（5）正面安裝有操作臺,長 560mm，寬 400mm,高 90mm。

（6）背面安裝有 19 寸 1U 零件工具盒，長 580mm，寬 200mm,適合放置零件

和器材。

（7）內部安裝有 19 寸 1U 棚板，長 485mm，寬 295mm，高 15mm。

（8）配置有 19 英寸 1U，6 位，250V，10A，2500W 專用 PDU 電源插座 1 個。

（9）配置有 19 英寸 1U，8 位，250V，10A，2200W 專用 PDU 電源插座 1 個。

2、網絡線制作與測量實驗裝置1套：

（1）在實訓裝置的背面安裝有網絡線制作與測量實驗裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。

（2）實訓裝置工作電壓≤12V直流電壓，操作安全。

（3）實訓裝置面板上部設計有4組2行9排共計72個指示燈，共計有36組上下對應的指示燈，每組指示燈持續循環閃爍。

（4）實訓裝置面板中部設計有4排2行共計8個RJ45屏蔽網絡插口，每排上下兩個為1組，用于網絡跳線的插接。

（5）每組RJ45屏蔽網絡插口對應1組指示燈，能夠直觀和持續顯示每根網絡跳線的電氣連接情況和屏蔽情況，也能顯示每根線芯的跨接、反接、短路、斷路等各種常見故障。

（6）具有常用網絡跳線技術認知、演示和基本技能實訓功能，同時安裝和顯示4根跳線。

3、音視頻線制作與測試實訓裝置1套：

（1）在實訓裝置的背面安裝有音視頻線制作與測試實訓裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。

（2）實訓裝置工作電壓≤12V直流電壓，操作安全。

（3）實訓裝置面板上部設計有12排2行共計24個指示燈，每排上下兩個為1組，共計有12組上下對應的指示燈，每組指示燈持續循環閃爍。

（4）實訓裝置面板中部設計有12排對應的音視頻接頭，每排上下兩個為1組，能夠同時插接12根音頻或者視頻跳線，能夠直觀和持續顯示12根音頻或者視頻跳線的電氣連接情況，也能顯示每根跳線的跨接、反接等各種常見故障。

（5）具有常用RCA、BNC等音視頻接頭的技術認知、演示和基本技能實訓功能，同時安裝和顯示12根音視頻跳線。

4、視頻監控主機1套：

（1）在實訓裝置內安裝有視頻監控主機1臺。采用最新微型彩色機箱，4G內存，500G硬盤，HDMI/VGA雙接口。

（2）配置有筆記本型鍵盤和鼠標1套。

（3）視頻監控系統的控制和存儲設備，可完成對整個監控系統的控制和記錄存儲等。

5、液晶顯示器1臺：

（1）在實訓裝置正面安裝有19寸液晶顯示器1臺。

（2）配置有顯示器安裝支架1個，尺寸：480×120×50mm。

（3）視頻監控系統的終端顯示設備，可完成對監控視頻的實時顯示和視頻回放等工作。

6、一體化球形攝像機1套：

（1）在實訓裝置左側立柱安裝有球形攝像機1臺。供電電壓：DC12V，130萬像素，水平360度旋轉，上下105度。

（2）配置有DC12V電源適配器1個。

（3）配置有球機支架1個。

（4）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。

7、網絡半球攝像機1套：

（1）在實訓裝置正面安裝有網絡半球攝像機1臺。供電電壓：DC12V，130萬像素。

（2）配置有DC12V電源適配器1個。

（3）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。

8、迷你網絡半球攝像機1套：

（1）在實訓裝置正面安裝有迷你網絡半球攝像機1臺。供電電壓：DC12V，100萬像素，自帶云臺，350度旋轉。

（2）配置有DC12V電源適配器1個。

（3）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。

9、攝像機安裝支架1件：

尺寸：480×120×100mm，用于兩個半球攝像機的安裝和固定。

10、網絡槍式攝像機1套：

（1）在實訓裝置右側立柱安裝有槍式攝像機1臺。供電電壓：DC12V，130萬像素。

（2）配置有DC12V電源適配器1個。

（3）配置有槍機支架1個。

（4）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。

11、無線路由器1套：

（1）在實訓裝置正面安裝有無線路由器1個。供電電壓：DC9V供電，5口。

（2）配置有DC9V電源適配器1個。

（3）配置有無線路由器安裝支架1個，尺寸：480×80×10mm。

（4）視頻監控系統的傳輸設備，向外發射無線信號，可完成監控信號的無線傳輸。

12、網絡交換機1臺：

在實訓裝置正面安裝有網絡交換機1臺。1U，24口，視頻監控系統的控制設備，可完成監控信號對不同設備的交換傳輸。

13、理線環1個：

19寸，1U，可完成線纜的整理，方便管理維護。

二、設備功能：

1、設備安裝全套視頻監控系統，通電后就能正常工作，適合學生進行認知與技術原理演示。

2、設備選取視頻監控系統的典型產品和最新技術，具有工程實際使用功能，可將攝像機安裝到樓道和門口，對實訓室進行日常管理，學生能夠在一個真實的應用環境中進行工程安裝實踐和操作管理，理實合一。
