雙層直梯教學實訓平臺,直梯教學實訓設備 > 行業新聞 >維修電工實訓考核設備

2024年4月29日

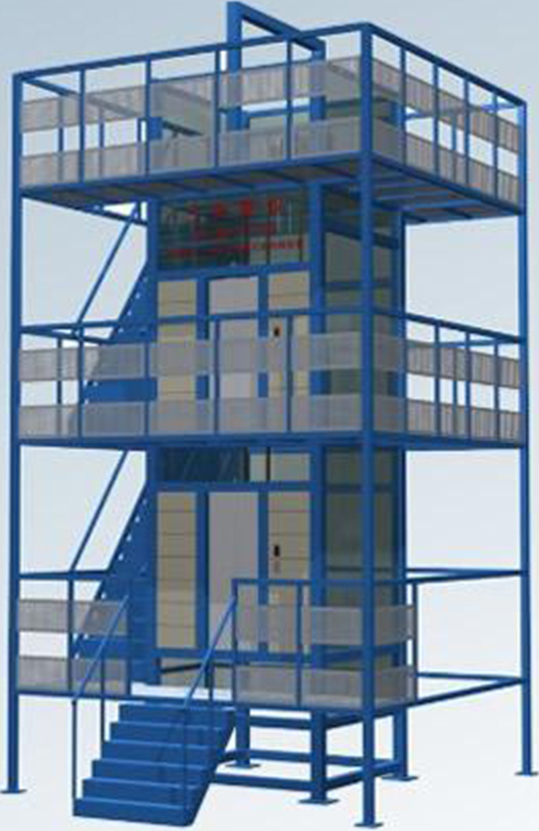

SB-ZT100型雙層直梯教學實訓平臺

大中專院校、職業技校電梯工程及自動化課程演示教學而設計的，其控制元件全電腦化，可編程，電動機驅動采用變頻調速器，功能與變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號。該電梯外圍采用透明有機玻璃制造，內部結構一目了然，維修保養簡單。

電梯可作自動化專業的電梯程序教學之用，也可作職業技校的電梯安裝維修演示操作之用。

一、電梯主要參數：

1、外圍尺寸：4000x4000x6000 要求建筑物凈空高：8000

2、電梯井道尺寸：1800x1700x6000 要求機坑底負：1000

3、電梯轎廂尺寸：1100x1050x1850 開門尺寸：700x1750

4、平臺凈空高：2000 平臺通道寬：1000

5、整體設備自重：約7000㎏。其由電梯部分自重3500kg

6、曳引機功率：2.2KW。電壓380V或220V兩種。

7、峰值額定電流：10A。

8、供電電源：三相五線，380V，50HZ。

9、變頻器控制系統（微機或可編程序控制器PLC）

10、控制方式：集選（JX）。

11、電梯層站：3/3。

二、電梯結構簡介

該電梯主要由以下兩大部分組成：

井道框架及觀學平臺部分

相當于電梯附著的建筑物，提供支承，固定導軌，是鋼架結構。觀學平臺老師和學生站立學習場所。

電梯部分

1、機房

a、曳引機：位于框架頂部，是電梯的動力裝置，安裝在承重梁上，他主要由以下部分組成：

（1）電動機：采用永磁同步電機，采用變頻變壓（VVVF）驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時,使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。采用永磁同步機，具有高密度、高效率、低噪音的特點。

（2）制動器：只在電梯通電運轉時松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓AC110V。

（3）曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的摩擦力。

b、限速器：電梯安全部件組成部分，當電梯超速時起連動制動安全鉗進行剎車使轎廂夾緊在固定導軌上。

c、電源控制箱：電梯電源開關。

d、控制屏：

（1）變頻器：根據電梯給出的指令，對電機的頻率、電壓進行調制，使電機運行平穩。

（2）控制系統（微機或可編程序控制器PLC）：控制電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向截停，反向保留信號，自動關門等功能。

（3）安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以便控制系統（微機或可編程序控制器PLC）判斷電梯是否處于安全狀態。

2、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。

3、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。

4、對重：與轎廂連接，作用是平衡轎廂的重量。

5、層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。

6、操縱箱：設在框架正面左則，模擬乘客在轎廂內選層的信號輸入設備，包括：

（1）數字顯層器：七劃數碼顯示轎廂所在樓層。

（2）"1"，"2"，"3"，選層按鈕。

（3）開關門按鈕。

（4）方向指示燈：電梯運行方向指示。

（5）電源鎖：開關電梯電源，即首層外呼盒。

7、減速信號系統：由永磁感應器構成，提供轎廂停層位置信號。

8、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端

三、電梯的功能及有關操作：

1、正常使用操作程序

（1）接通三相電源。

（1）打開呼梯盒上的電源鎖，這時應有樓層顯示。電梯能自動關門，應答外呼信號，在操縱箱上選擇樓層后，必須關好門才能運行。這時外呼信號順向的能停車，反向的保留。

（2）廳外呼梯：電梯能自動響應信號，順向停車，反向的在完成上一個指令后，自動應答。

（3）泊梯：電梯停靠在底層關好門后，把呼梯盒的電源鎖匙拔至"關"，則可切電梯電源，電梯停止工作。

2、維修點動運行。

把控制屏中的"正常"-"維修"開關拔至"維修"狀態這時電梯僅作點動運行，但安全回路及門鎖仍然有效，按"上行"或"下行"按鈕，電梯作點動上或下，此操作

用于電梯維修，或?qū)嶒?yàn)終端限位功能。用點動操作將電

梯平層后，將選擇開關至"正常"電梯將恢復正常運轉。

四、電梯保養說明：

在進行電梯的維修保養作業時，必須關斷三相電源：

1、潤滑說明：

（1）曳引機減速箱：每半年檢一次。

（2）轎廂導軌：涂抹小量機油。

對重導軌：涂抹小量鈣基潤滑脂。

（3）廳門及轎門導軌：涂抹小量機油。

特別說明：鋼絲繩不能加油潤滑。

2、日常保養要點：

（1）電梯運行時注意觀察整體結構是否異常振動，曳引機是否異常噪

音，漏油，轎廂或?qū)χ剡\(yùn)行時是否有振動。

（2）檢查曳引機抱閘能否正常打開。

（3）檢查各廳門鎖動作是否正常，有無卡阻，必要時可在銷軸加注小

量機潤滑。

（4）檢查門機開關門動作是否正常，能否開門到位，必要時可調整擺

桿位置，并在銷軸加注機油。

（5）電氣檢查：應檢查各保險是否燒斷，檢查各行程開關，感應器是否動作正常，檢查各門鎖觸點是否接合良好

五、電梯安全注意事項：

1、系統必須可靠接地，接地線電阻值符合國家有關規定不大于4Ω。

2、線路絕緣電阻應大于0.5MΩ。

3、不能短接門鎖運行。

4、除非透切理解控制系統（微機或可編程序控制器PLC）及變頻器的各參數的作用，否則不得變動程序及參數。

5、電梯供電系統應該獨立設置不得與電焊機、高頻爐等設備共用，其他易受磁干擾的儀器設備也應該遠離電梯控制屏。

6、當發現曳引機特別發熱、冒煙、異常噪音時，應立即關閉電源，排除故障后才能繼續使用。

序號	代號	名稱及規格	材料	新屬配裝代號	數量	備注
1	KMJ，GMJ	開關門繼電器	MY4 DC24V	控制屏	2
2	DYJ	電壓繼電器	MY4 DC24V	控制屏	1
3	MSJ	門聯鎖繼電器	MY4 DC24V	控制屏	1
4	RF1-RF2	空氣開關		控制屏	1
5	QC	主接觸器	GMC-12 AC220V	控制屏	1
6	GH	電源接觸器	GMC-12 AC220V	控制屏	1
7	1A-5A	轎廂選層指令按鈕	AK-01	轎內	5	5層
8	1R-5R	選層指令燈		轎內	5
9	AK ，AG	開關門按鈕	AK-01	轎內	2
10	TU TD	向上、下按鈕		控制屏	2
11	RF3	空氣開關		控制屏	1
12	FM/CHD	超載蜂鳴器	DC24V	轎內	1
13	KSD 、XD	上下行指令燈	DC24V	轎內	2
14	SMJ/MK	檢修開關		控制屏	1
15	SB（KAB）	安全觸板開關		轎廂	1
16	SAC	安全鉗開關		轎廂	1
17	SQF	轎門聯鎖開關		轎廂	1
18	1--48	故障點		控制屏	48
19	PU	門驅雙穩態開關		轎頂	2
20	GU GD	上下強返堿速		轎頂	2
21	DZ1	轎廂應急照明燈		轎頂	1	選用件
22	FS	轎廂風扇		轎廂	1
23	CH	超載開關		轎底	1
24	M1	門電機		自動門機	1
25	PKM	開門到位開關		自動門機	1
26	PGM	關門到位開關		自動門機	1
27	SG	關門減速開關	LX028	自動門機	2
28	M	交流電動機		機房	1
29	DZ	抱閘線圈	AC220V	機房	1
30	SW XW	上、下限位開關		井道	2
31	SDS	底坑斷繩開關		井道	1
32	SJK，XJK	上、下限位開關		井道	2
33	1G~4G	上召記憶燈	DC24V	井道	2
34	1SA~4SA	上召按鈕		井道	2
35	2C~5C	下召記憶燈	DC24V	井道	2
36	2XA~54XA	下召按鈕		井道	2
37	ST1~ST5	廳門聯鎖觸點		井道	3
38	IYK	基站鑰匙觸開關		井道	1
39	WSK	司機/自動開關		橋箱	1
40	1PG	減速感應器		井道	5
41	HK	數--模轉換開關		電柜	1
42	D2	24V硅整流橋		電柜	1
43	SJU	電柜急停開關		電柜	1
44	KDX	相序保護繼電器		電柜	1
