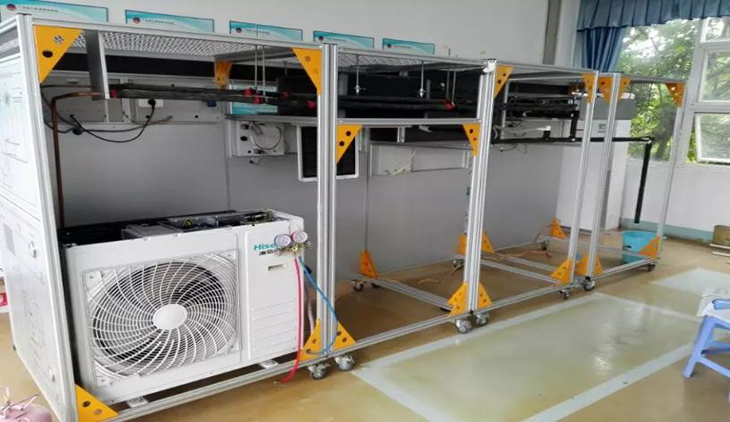

SBJDNT-VRV空調多聯電機電氣實訓考核裝置
一、產品概述
碩博空調系統多聯機系統實訓裝置,是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
圖片僅供參考
二、技術性能要求：
（1）輸入電源：三相四線制～380V±10% 50Hz；
（2）工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
（3）整機功率：≤10kVA；
（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準，強弱電之間采取安全隔離措施；
（5）框架材料選用4040鋁材，板材厚度>2mm，頂板表面噴塑，顏色為微機灰。
三、主要特色
1、系統采用VRV機組，其特點為質量優、體積小、壓縮機變頻調節。變頻壓縮機可調節范圍位于其額定能力的48%～104%之間，其能量調節須考慮到壓縮機頻率調整所需的時間，由于變頻壓縮機本身的動態特性限制，在調整能量時應小于一定的速度，故調節為分步，分階段調節；而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2、系統終端處理機多樣化：；讓學生了解室內機組的多樣化的結構形式。每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
操作臺占地面積小，節約用房、減少基建投資。
4、裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、裝置能直觀展示多聯機中央空調的系統結構、工作原理；裝置結構合理緊湊、造型美觀大方，實訓裝置應設有萬向輪和固定調節機構，便于移動和固定。
6、系統主機采用主流品牌變頻機組，并配套集中式控制臺；內機采用2套超薄風管式室內機、1套智慧型四面出風嵌入式兩種形式內機。
7、與實際多聯機中央空調相比，要求在控制功能、保護功能、顯示功能方面基本一致，每個用戶終端都可以在同一工況下獨立控制。應設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
8、實訓裝置設有智能性考核系統。配置有實際多聯機中央空調控制面板原理圖，在原理圖的關鍵節點上安裝有安全查，在安全插上可以測量關鍵點的運行數據，通過對數據的分析和判斷故障位置，從而提高學生對控制線路板認知和維修能力。
9、要求具有故障排除實訓功能：
a）室外機可以完成故障包括：四通閥、變壓器、電源、高壓開關、低壓傳感器、吸氣傳感器、排氣傳感器等；
b）室內機可以完成故障包括：通信線路、環境溫度傳感器、蒸發器管溫傳感器、變壓器、風機、電源、顯示面板、排水泵、浮子等。
（6）具有各個模塊之間通信和電源線路安裝調試實訓功能；
（7）提供仿真實訓軟件和教學視頻軟件；
四、空調系統多聯機系統實訓裝置的基本組成
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3加有四個固定支撐腳，安裝好后可固定位置，防止移動而牽動制冷系統管路。
2、智能溫度控制系統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3、系統流程圖：工作流程圖板，詳細說明制冷系統流程、監測點溫度、工作狀態指示、系統部件說明。
4、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
5、電源測量儀表:交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓�？梢耘袛嗫照{系統的工作狀態，和制冷劑的多少。
6、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
7、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，原理電氣接線圖
8、風機盤管控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
9、風機盤管控制電氣原理掛箱: 495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.
10、VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統
★五、智能考核系統:
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5、可通過PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
七、空調系統多聯機系統實訓裝置基本配置表
|
序號 |
名 稱 |
主要部件、器件及規格 |
數 量 |
備注 |
|
1 |
室外機模塊 |
采用工業標準型材及鈑金長×寬×高約為1500mm×1200mm×2100㎜，配套有安裝網孔板，電氣考核板等 |
1套 |
|
|
2 |
超薄風管式室內機模塊 |
采用工業標準型材及鈑金長×寬×高約為1500mm×1200mm×2100㎜，配套有安裝網孔板，電氣考核板等 |
2套 |
|
|
3 |
智慧型四面出風嵌入式模塊 |
采用工業標準型材及鈑金長×寬×高約為1500mm×1200mm×2100㎜，配套有安裝網孔板，電氣考核板等 |
1套 |
|
|
4 |
電氣考核系統 |
滿足于實際風管機和多聯機現場電氣考核，與提供風管機和多聯機配套使用。 |
1套 |
|
|
6 |
多聯機中央空調仿真實訓軟件 | 軟件基于多聯機中央空調設計，采用3D建模，模型和設備完全一致，學生可以先通過該仿真教學軟件完成多聯機中央空調安裝，該軟件可以360°全方位展示該設備構成，使學生更快速的掌握熟悉該設備，了解設備實訓內容，工具使用、安裝調試，包含有詳細安裝步驟和功能實訓介紹。 |
1套 |
|
|
7 |
多聯機中央空調實訓視頻教學軟件 |
與多聯機中央空調實訓考核系統配套使用，多聯機中央空調實訓考核系統配套視頻包括主要內容有: 1、多聯機中央空調介紹； 2、操作安全知識； 3、多聯機中央空調系統組成； 4、主要部件的運行特征； 5、室內機及室外機安裝； 6、風管及風口安裝； 7、冷媒管及彎管； 8、喇叭口及杯型口的制作； 9、銅管焊接； 10、冷媒管安裝； 11、冷媒管吹污； 12、系統保壓、檢漏及抽真空等 13、實際多聯機中央空調施工視頻 |
1套 |
|
|
8 |
智能考核系統 |
配套主流品牌微型計算機和考核系統軟件。 |
1套 |
電腦自備 |
|
9 |
集中控制臺 |
用于控制整個系統，并配套有集中監控系統運行工況。 |
1套 |
|
五、實訓項目
[一]初級工實訓：
1.VRV空調系統認知與操作運行
2.室外機組電氣控制原理基礎知識
3.室內機組電氣控制原理基礎知識（三種內機）
4.制冷系統流程原
5.系統不同工況操作
6.系統故障模擬設置
[二]中級工實訓：
1.中央空調系統安裝調試
2 .中央空調系統安裝
3.中央空調控制系統安裝
4.中央空調工程調試
5.室外機、室內機的安裝方法與標準
6.管道系統的安裝方法與標準
7.配電與控制系統安裝方法與標準
8工程調試的主要內容、步驟和方法
9.制冷系統常見問題
10. 配電系統常見問題
11.控制系統常見問題
12.數據采集系統使用、數據分析與診斷
13.制冷工況性能測試
14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
15.實驗二：采暖工況（熱泵）性能測試
[三]電氣考核實訓：
1.常規故障診斷分析
2. 微電腦故障診斷分析
3. 高壓保護實訓
4.室內傳感器實訓
5.通信電路實訓
6. 室內機三通信故障
7.室內機二通信故障
8. 室內機一通信故障
9.室內二傳感器實訓
10.室內三傳感器實訓
11.室內機安裝設置實訓
12.控制面板故障分析
13.減 少室內機的的現象分析
八、智能控制軟件
1、中央空調測試程序:中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序�？蓽y試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。
中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。

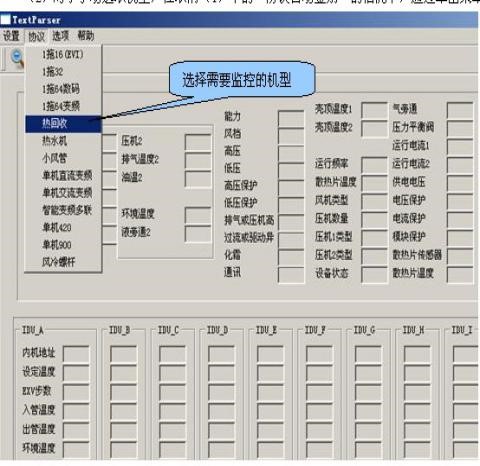

2監測維修軟件:軟件配有中央空調和空調主機系統轉換，軟件可“手動”或“自動”選取需要監測的機型：

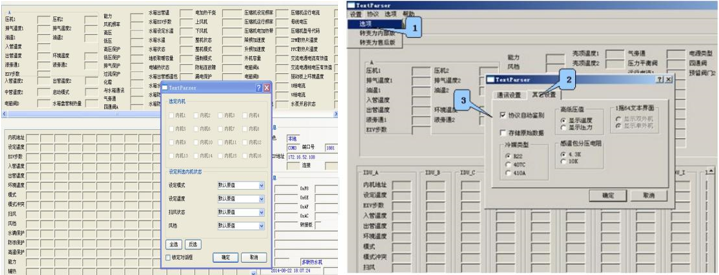

3、顯示界面:參數設置都正確后,就可以對機組進行監測了,始監測”,軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面

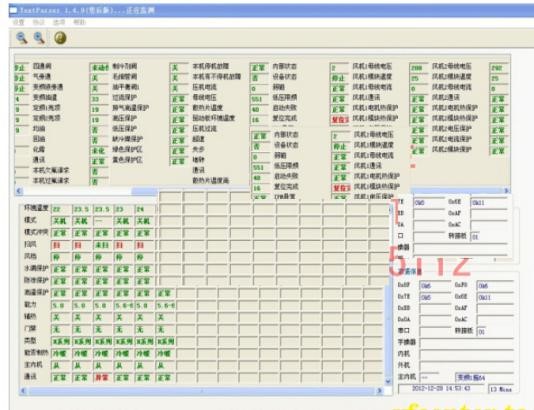

文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，

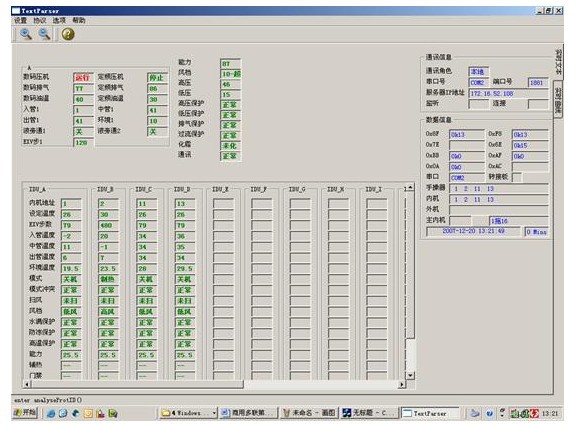

在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。

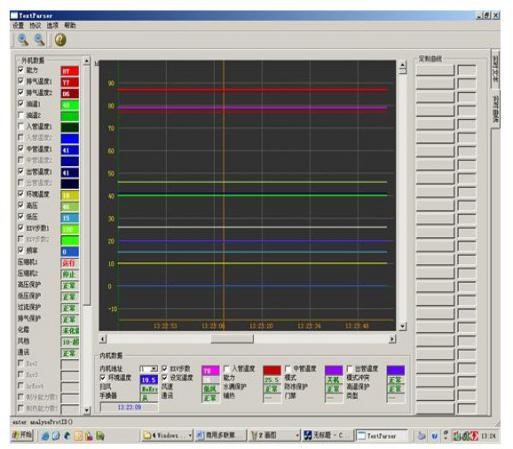

4) 曲線顯示界面
5）遠程控制內機:軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。，
