SB-JYDXCH工程型中央空調實訓設備
一、系統概述
1、綜合型中央空調工程實訓系統該實訓裝置是該裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、泵與風機、制冷和空調設備運用與維修等專業的《熱泵技術及應用》、《制冷原理》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節》、《傳熱學》、《流體力學》等課程的教學與實訓。該裝置也適合制冷及相關專業的中級、高級工和技師的鑒定考核及中央空調課題的設計、開發。

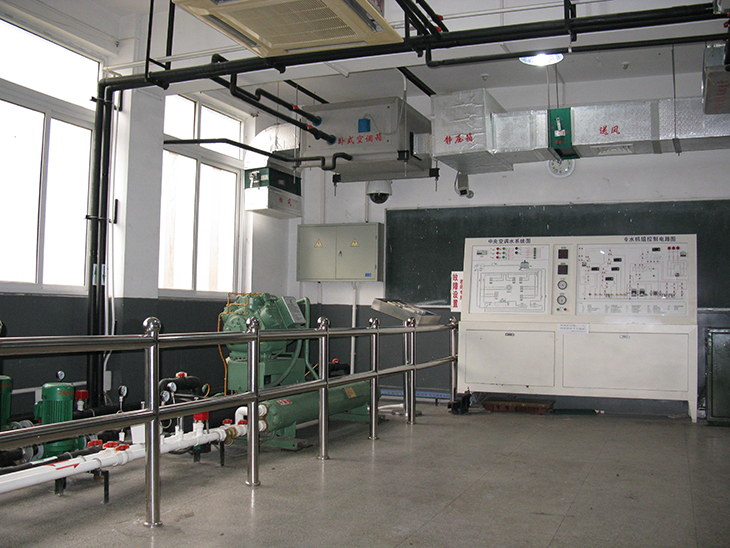

參考圖
二、系統特點
1、該中央空調為綜合式空調，系統包括現有的市場中央空調的所有控制方式。主要包括：8P冷水機組、熱水系統、冷卻水系統、VAV風量控制系統和電氣系統5部分組成。
2、電氣系統部分配有真實PLC加模擬量，數據采集，使學生對電路結構的了解加深并附帶電氣原理圖。
3、整套中央空調實訓裝置系統真實完整，結構清晰、緊湊、直觀，與實際中央空調系統、電氣系統一致，通俗易懂，易學易教。

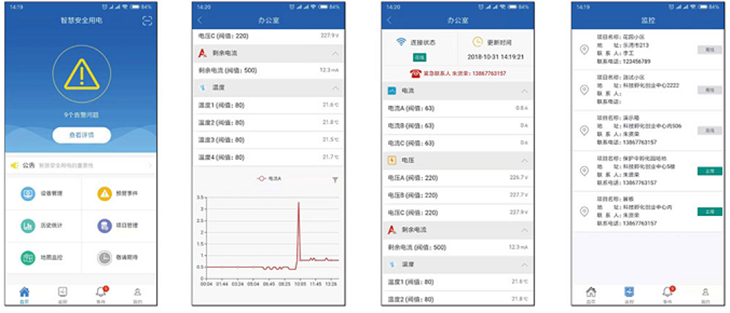

4、安全檢測監控/控制模塊
1)、基本功能: 安全檢測監控/控制模塊：能夠采集被監控設備交流電源的電壓值，并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，剩余電流和溫度。
2)、技術參數:工作電源 額定電壓AC220V、功耗 正常監視狀態≤2W 報警狀態≤2.5W、監控報警 過壓（115%）、欠壓（80%）過流( ~ A)、剩余電流（50~1000mA）
溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路、電流檢測通道：1路、電壓檢測通道：3路、報警方式：APP遠程報警
觸點容量AC 220V/3A ，DC 30V/3A、通訊接口 CAN總線通訊/GPRS通訊(選配)
有效通訊距離≤1km、執行標準 GB 28184-2011
3)、產品設置要求1指示燈顯示及按鍵操作:本模塊共有6個指示燈、分別是電壓報警指示燈（紅色）、電流報警指示燈（紅色），剩余電流報警指示燈（紅色）、溫度報警指示燈（紅色），通訊指示燈（綠色），消音指示燈
4)、傳感器:電流互感器及剩余電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，溫度傳感器使用的是100K特性的熱敏電阻.
5）、界軟件面
6).無線煙傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
三、技術參數
1、工作電源：三相五線 AC 380 V±10% 50Hz；
2、環境溫度：夏季干球溫度34.8℃ 冬季干球溫度-7.7℃
3、相對濕度：夏季65% 冬季45%
4、安全保護：具有過壓、過流、過載、漏電、接地四種保護裝置，安全符合國家相關標準
5、外形尺寸：就地（約100平）
6、設計參數：夏季空調供回水溫度7℃/12℃，冷凝側進出水溫度33℃/35 ℃，冬季空調供回水溫度45℃/40℃，側進出水溫度8℃/4℃
7、最大制冷量：20kW；
8、最大輸入總功率：20kW；
9、制熱額定功率：5.0kW；
10、最大堵轉電流：50A；
11、循環風量：750CMH---3000CMH
12、制冷劑：待定；
13、漏電動作電流：≤30mA；
14、噪聲：35－40dB（A）；
15、送風方式：VAV風量控制模式
16、水系統：PID冷凍水系統模式
四、谷輪冷水機組模塊
1、機組：8P谷輪精選原裝進口名牌半封閉式壓縮機和配套冷凝器、蒸發器。性能好、噪音低。根據客戶需要和冷噸位大小，采用單機或多機組合。
2、保護裝置：保護系統裝置有：溫度自動啟停開關、防凍開關、可熔栓、高低壓壓力開關、過載保護器，壓縮機過熱保護器，壓縮機頻繁啟動保護器、相序保護及異常指示燈蜂鳴器等。
3、提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。
4、機組電氣控制柜：系統設置有一個獨立的控制柜，可人工啟動檢修程序，不相互干擾
10、冷水機配置表
|
名稱 |
單位 |
數量 |
|
|
壓縮機（8P） |
臺 |
1 |
谷輪半封閉壓縮機 |
|
蒸發器，干式8P |
只 |
1 |
谷輪 |
|
水冷凝器 |
套 |
1 |
|
|
油分器 |
只 |
1 |
|
|
熱力膨脹閥 |
只 |
1 |
丹佛斯進8MM |
|
壓力控制器 |
|
|
|
|
高低壓表 |
只 |
2 |
|
|
機組電氣控制柜 |
套 |
1 |
|
五、冷凍水系統
1、結構上采用鋁合金為主框架，便于移動拆卸，下設滾輪便于裝置布局與固定
2、立式管道冷泵：2只，一用一配，閥門、分集水器和管路設計，使學生能夠很直觀、透徹地了解、掌握管路系統的結構及其工作原理；
3、溫度測量：系統關鍵節點配有溫度表、壓力表，可以很直觀地觀察制冷及制熱運行中各關鍵點的溫度和壓力來判斷機組當前運行情況。
4、冷凍水泵電氣控制柜：系統設置有一個獨立的控制柜，可人工啟動檢修程序，不相互干擾
5、連接管道路：PPR系統，管徑1寸
6、冷凍泵閥技術參數
|
名稱 |
數量 |
圖片 |
|
|
冷水泵(立式管道) |
2個 |
|
電壓：380V/50HZ流量：2.2t 揚程:15m |
|
流量開關 |
1個 |
|
DN20 |
|
分水器 |
1個 |
|
一進4出：采用精鋼制作， |
|
集水器 |
1個 |
|
一進4出：采用精鋼制作， |
|
分水器配套閥門 |
1個 |
Dn25 |
采用黃銅升降閘閥，結構：多圈手輪式 |
|
水管 |
若干 |
DN25 |
PPR |
|
壓力表 |
2個 |
Dn15 |
徑向4KG |
|
溫度表 |
2個 |
Dn15 |
徑向-20-100度 |
|
Y型過濾器 |
6個 |
|
DN25 |
六、冷卻水系統
1、結構上采用鋁合金為主框架，便于移動拆卸，下設滾輪便于裝置布局與固定，
2、立式管道冷泵：2只，一用一配，真實管道水泵、閥門、分集水器和管路設計，使學生能夠很直觀、透徹地了解、掌握管路系統的結構及其工作原理；
3、溫度測量：系統關鍵節點配有溫度表、壓力表，可以很直觀地觀察制冷及制熱運行中各關鍵點的溫度和壓力來判斷機組當前運行情況。
4、冷凍水泵電氣控制柜：系統設置有一個獨立的控制柜，可人工啟動檢修程序，不相互干擾
5、連接管道路：PPR系統，管徑1寸
6、冷卻水泵閥技術參數
|
序號 |
名稱 |
數量 |
圖片 |
|
|
1 |
冷泵(立式管
|
2個 |
|
電壓：380V/50HZ 流量：2.2t 揚程:15m |
|
2 |
分水器配套閥門 |
4個 |
|
采用黃銅升降閘閥，結構：多圈手輪式 |
|
3 |
水管 |
若干 |
DN25 |
PPR |
|
4 |
冷卻塔 |
|
|
LQ-5T |
|
5 |
冷卻風機 |
1個 |
|
電壓：380V/50HZ |
|
6 |
壓力表 |
1個 |
Dn15 |
徑向4KG |
|
7 |
溫度表 |
2個 |
Dn15 |
徑向-20-100度 |
|
8 |
流量開關 |
1個 |
|
DN20 |
|
9 |
Y型過濾器 |
1個 |
|
DN25 |
七、制暖水系統
1、結構上采用鋁合金為主框架，便于移動拆卸，下設滾輪便于裝置布局與固定，
2、溫度測量：系統關鍵節點配有溫度表、壓力表，可以很直觀地觀察制冷及制熱運行中各關鍵點的溫度和壓力來判斷機組當前運行情況。
3、制暖水泵電氣控制柜：系統設置有一個獨立的控制柜，可人工啟動檢修程序，不相互干擾
4、立式管道冷泵：1只，
5、連接管道路：PPR系統，管徑1寸
6、制暖閥技術參數
|
名稱 |
數量 |
圖片 |
|
|
冷泵(立式管道) |
1個 |
|
電壓：380V/50HZ流量：2.2t 揚程:15m |
|
分水器配套閥門 |
2個 |
采用黃銅升降閘閥，結構：多圈手輪式 |
|
|
中央空調加熱器 |
1套 |
|
3KW不銹鋼 |
|
水管 |
若干 |
DN32 |
PPR |
|
壓力表 |
1個 |
Dn15 |
徑向4KG |
|
溫度表 |
2個 |
Dn15 |
徑向-20-100度 |
|
流量開關 |
1個 |
|
DN20 |
|
Y型過濾器 |
1個 |
|
DN25 |
7、泵閥、管道系統其它配置
|
序號 |
設備名稱 |
數量 |
型號及參數 |
|
1 |
管鉗 |
1套 |
0-DN45 |
|
2 |
通用工具 |
1套 |
活動扳手、管鉗 |
|
5 |
銅球閥 |
若干 |
DN20 |
|
6 |
接頭 |
個 |
滿足工程需要 |
|
7 |
自動排氣閥 |
1個 |
DN20 |
|
8 |
膨脹水箱 |
1套 |
*500mm500mm*400mm |
|
9 |
保溫工程 |
若干 |
滿足工程需要 |
|
10 |
扳手 |
2把 |
300MM |
八、VAV變風量空氣處理空調機組(集中式)
1、VAV應用模式包括：自動模式、加熱模式、制冷模式、清晨預冷模式、夜間凈化模式和緊急模式。
2、集成一體化風閥執行器，并具備風量測量功 能；依靠調節風閥來實現制冷或加熱要求，通過PI算法調節供 風量在最大與最小風量之間，維持區域溫度在用戶設定。
3、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
4、組合式風柜
|
序號 |
設備名稱 |
數量單位 |
型號及參數 |
|
1 |
組合式風柜 |
1套 |
Q=3000CMH P=50Pa額定功率：0.75kW全熱交換組合風柜熱/交換能力24KW,管子6排控制方式：變頻控制電壓：380V/50HZ |
17、系統配置：（以現場施為準）
|
設備名稱 |
數量單位 |
型號及參數 |
|
方形散流器 |
2個 |
以教室為準 |
|
百葉回風口 |
1個 |
以教室為準 |
|
防雨百葉新風口 |
1個 |
以教室為準 |
|
送風管 |
1組 |
以教室為準 |
|
回風管 |
1組 |
以教室為準 |
|
新風管 |
2組 |
若干 |
|
風閥 |
1個 |
200×200 |
|
電動風閥執行器 |
2個 |
4-20MA |
|
風閥溫度控制器 |
2個 |
|
|
消聲靜壓箱 |
1個 |
|
九、半集中式末系統（風機盤管）
1、現場采用三種不同的風機末端系統：柜式、暗裝式、明裝式。真實反映風機盤管的設計、安裝，使學生能夠很直觀、透徹地了解、掌握風機盤管的結構及其工作原理；裝置框架采用鋁型材制作，外形美觀；真實的管件及閥門在實際中應用；
2、半集中式末系統配置
|
名稱 |
數量 |
教室 |
|
模擬房間 |
1套 |
教室 |
|
風機盤管(暗裝式) |
3套 |
型號：FP34Q=350CMH P=10Pa 額定功率：30W 冷量：2400W 水量：0.66CMH 壓降：10KPa |
|
風機盤管(明裝) |
1套 |
型號：FP34Q=350CMH P=10Pa 額定功率：30W 冷量：2400W |
|
風機盤管(柜式) |
1套 |
型號：FP34Q=350CMH P=10Pa 額定功率：30W 冷量：2400W |
|
溫度控制器 |
3套 |
220V/50hz液晶面板：溫度10-30度 |
十、PLC中央空調電氣控制模塊
1、裝置通過自動控制系統，對室內空氣的溫度、相對濕度加以自動控制保持空氣的最佳品質。
2、機組可采用單片機控制和PLC控制兩種形式。只需啟動開關按鈕和設定溫度，一切操作均有機器自動運行，自動檢測壓力和溫度保障機組正常運行，機組運行異常時有各項保護功能時時檢測故障并報故障代碼，便于故障檢測。
3、 冷凍水泵和冷卻水泵可選用定頻調節和變頻調節，通過壓力來改變水泵的轉速，通過壓力判斷壓降和運行是否正常
4、PID技術：控制風柜的供量，PLC控制系統的特點是可靠性和穩定性高。
5、為實現學校全天候教學該裝置除在常規模式下制冷、制熱外，通過控制功能使多功能水箱保持恒定溫度，保障機組在冬季環境溫度較低工況下開啟制冷模式并無故障正常運行，也可在夏季環境溫度較高工況下開啟制熱模式并無故障運行。
6、控制柜配置表
|
編號 |
名稱 |
單位 |
數量 |
|
|
1 |
配電控制柜，網絡式機柜 |
套 |
1 |
1800*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方 |
|
2 |
三相4P帶漏電開關 |
只 |
|
32A |
|
3 |
三相保險 |
臺 |
1 |
32A |
|
4 |
450V電流表，30A電流表 |
個 |
1 |
6L2 |
|
5 |
按鈕 |
套 |
8 |
|
|
6 |
開關電源:為控制系統提供電源 |
套 |
1 |
Q60.:提供+24V.+5V |
|
7 |
中間繼電器 |
套 |
8 |
24V |
|
8 |
交流接觸器 |
套 |
13 |
220V |
|
9 |
接線端子 |
套 |
4 |
|
|
10 |
3位接線端子 |
只 |
6 |
|
|
11 |
7寸彩色觸摸屏 |
只 |
|
昆侖動態 |
|
12 |
通信線 |
只 |
1 |
|
|
13 |
制熱水泵 |
個 |
1 |
|
|
14 |
中央空調控制實訓軟件 |
套 |
1 |
|
|
15 |
實驗操作指導書 |
套 |
1 |
|
|
16 |
PT100傳感器 |
只 |
6 |
|
|
17 |
PLC，FX3U-48M |
臺 |
1 |
|
|
18 |
數據采集系統 溫度采集模塊，FX2N-4AD-PT |
套 |
2 |
|
|
19 |
壓力采集模塊，FX2N-2AD |
塊 |
1 |
|
|
20 |
壓力變送器，0-10V |
只 |
2 |
|
|
|
中央空調PLC應用程序 |
|
|
|
|
|
中央空調組態應用程序 |
|
|
|
|
|
計算機 |
套 |
1 |
配置不低于CPU 酷睿Ⅱ雙核E7500/內存 2G DDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。（電腦用戶自配） |
|
22 |
可移動式學生終端計算機臺架 |
套 |
1 |
（鋼木結構≥ 材500×550×900 mm） |
