2024年3月5日智能停車場管理系統實訓裝置

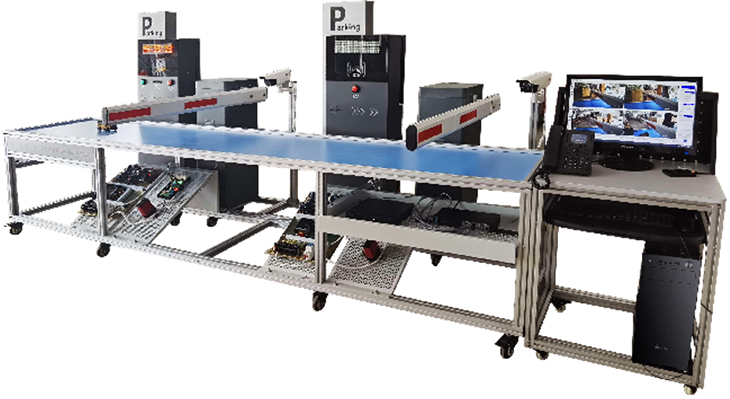

SBLK-02A智能停車場管理系統實訓裝置

一、智能停車場管理系統概述

智能停車場管理系統實訓設備是由標準工業鋁型材支架及真實停車場管理設備組建而成的成套停車場出入庫流程教學實訓考核設備，采用市場主流功能的停車場設備類型，以清晰合理的結構和穩定的操作管理系統，為示教和實訓創造更多有利條件。系統將器材的機械對象部分與電控部分完全分開，電控部分獨立安裝于標準網孔型電箱中，學生通過接線端口可完成對整個系統線路的連接，同時通過功能參數設置與軟件操作管理能夠?qū)崿F(xiàn)車輛從入庫、在庫到出庫的整套真實情景展現，使學生能夠更深刻地理解現代智能停車場管理系統的技術要點。智能停車場的管理系統是一個非接觸式智能IC卡為車輛出入停車場憑證，以車輛圖像對比、證件抓拍管理為核心的多媒體綜合車輛收費管理系統，用以對停車場車道入口及出口管理設備實行自動控制、對在停車場中停車的車輛按照預先設定的收費標準實行自動收費，該系統將先進的ID卡識別技術和高速的視頻圖像存儲比較相結合，通過計算機的圖像處理和自動識別，對車輛進出停車場的收費、保管和管理等進行全方位管理。對 LED顯示屏可通過軟件進行編程教改顯示內容。具有功能強大的數據處理功能，可以對停車場管理中的名種控制參數進行設置、ID卡掛失和恢復可以進行分類查詢，并能夠?qū)ν＼噲鰯?shù)據進行管理。通過該功能可以將入場的車輛外形和車牌編號攝錄下來并保存在服務器數據庫中，當車輛出場讀卡時，屏幕上自動出現車輛在出口處攝錄圖像和在入口處攝錄的圖像，操作人員可以將出場的車輛與服務器中記錄的ID卡號和攝錄的圖像進行對比，在確定卡號、車形、車牌編號等與記錄相符后，啟動自動道閘升起閘桿，放行車輛。管理系統安全可靠。包括車輛人員身份識別、車輛資料管理、車輛的出入情況、位置跟蹤和收費管理等等。配接軟件狗提供系統的安全性。

序號	器材名稱	數量	單位	主要功能及技術參數
1	網孔電箱	4	個	材質工藝：不小于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；尺寸（寬×高×深）：350×600×120mm
2	自動道閘	2	套	規格：3602801050MM；輸入電源：AC220V / 50Hz；電機轉速：2800r / min；電機功率：90W；運行速度：6S/3S；最大桿長：6M（中速3-4M）；有黃色，銀灰色，灰黃色可選。
3	無線遙控器	4	個	采用聲表諧振(SAW),發射頻率穩定,傳輸距離遠；發射距離：200米；工作電壓：12V；外型尺寸：583814mm；工作電流：15mA；工作方式：ASK/OOK；傳輸速率：5KB/S；按鍵數:3個；工作頻率:315~433MHZ；功能特點:小體積,大功率,手感好,按鍵靈活。
4	數字式車輛檢測器	3	個	規格：113mm x 76mm x 38mm；交流電壓：~ 220V 50Hz；直流電壓：12V；功耗：小于3W；工作環境溫度：-40℃ ~ +65℃，存貯溫度：-40℃ ~ +85℃；相對濕度：最大95%；工作頻率：50KHz ~ 250KHz；靈敏度：三檔調節（見面板）反應時間：100mS；信號保持時間：不受限制；繼電器：250V AC/3A；系統調節：自動補償氣候的影響，最大每小時50℃。即環境溫度不能瞬變，應在每小時50℃以內；線圈電感量：線圈加上連接線可為40---1000uH，理想值應在80---500uH之間；線圈連接線：最大長度可為10米，連接線每米最少應扭絞20次；
5	壓力電波傳感器	2	個	其工作是通過氣壓作為傳導介質，使壓力開關裝置的常開開關閉合，使控制量有輸出。其在汽車防砸中起到保護作用；最高發電量：0.5A/250VAC；接觸距離：大于0.3mm；操作壽命最低一億個交替周期；回應時間≤10ms；環境溫度：-20 ºC至+70 ºC；尺寸： 25×46×43mm。
6	入口控制系統	1	套	規格：218mm×180mm；可以同時滿足二路IC讀卡和二路ID讀卡，IC/ID兼容在一塊主板上實現； IC卡寫扇區操作，獨特的IC卡脫機收費，減少了對電腦或網絡的依賴；同時實現ID卡可脫機運行；可即插語音模塊，可外接中文LED顯示屏，并實現脫機控制；內嵌多個區域的收費模式，可自由設置；可自由設置大套小車場、或半嵌套等多種車場的運作模式；可自由設置有車讀卡，有車取卡；可以完美控制出卡機出“無效卡”自動回收.；多重數據保護，和防雷處理，系統更穩定；具備多種模式開道閘信號輸出，可與市場上各種道閘配合使用；工作電壓：DC12V；工作環境溫度:-25℃-60℃相對濕度:=< 95%；通訊接口：RS485 通訊波特率：4800b/s；通訊最長距離：1200米；脫機存儲記錄容量：10000條；黑名單容量：10000條；卡片類型：可選IC、ID；讀卡距離：7～10cm(IC卡)。
7	標準入口機箱	1	臺	規格：300mm450mm1300mm；可以安裝中文顯示屏和語音；可以安裝出卡機；可以加裝對講功能；具備良好的防水防雨保護有黃色，桔紅色可選。
8	出口控制系統	1	套	規格：218mm x 180mm；可以同時滿足二路IC讀卡和二路ID讀卡，IC/ID兼容在一塊主板上實現； IC卡寫扇區操作，獨特的IC卡脫機收費，減少了對電腦或網絡的依賴；同時實現ID卡可脫機運行；可即插語音模塊，可外接中文LED顯示屏，并實現脫機控制；內嵌多個區域的收費模式，可自由設置；可自由設置大套小車場、或半嵌套等多種車場的運作模式；可自由設置有車讀卡，有車取卡可以完美控制出卡機出”無效卡”自動回收；多重數據保護，和防雷處理，系統更穩定；具備多種模式開道閘信號輸出，可與市場上各種道閘配合使用；工作電壓：DC12V；工作環境溫度:-25℃-60℃相對濕度:=< 95%；通訊接口：RS485 通訊波特率：4800b/s；通訊最長距離：1200米；脫機存儲記錄容量：10000條；黑名單容量：10000條；卡片類型：可選IC、ID；讀卡距離：7～10cm(IC卡)。
9	標準出口機箱	1	臺	規格：300mm450mm1300mm；可以安裝中文顯示屏和語音；可以安裝讀卡機；可以加裝對講功能；具備良好的防水防雨保護.有黃色，桔紅色可選。
10	系統專用開關電源	2	臺	24V1.5A,±12V1A。
11	自動吐卡機	1	臺	額定功率：電壓DC24V電流1.8A(最大)；卡片尺寸：86mmX54mm，卡厚； 0.8/1.5mm(可調節)；卡片容量：0.8mm卡厚，200張；發卡速度：出卡速度為2張/秒。
12	地感線圈	2	套	耐高低溫（-65-200），耐各種介質且具有優異的耐老化性能，耐酸堿，放水，防油，耐濕，防腐蝕，阻燃等性能。
13	智能卡讀寫系統	2	套	規格：42mm×19.3mm；該IC讀卡小模塊板用于插接到停車場RD201NT1-IC或RD201NT2-IC主控板及臨時卡計費器板上，用于IC卡讀寫；工作電壓：DC5V；讀卡距離：7-10CM。
14	中文電子顯示屏	2	個	外框尺寸：383mm x 124mm；顯示尺寸：350mm x 76mm；可以在RD300NT1和RD302NT2KO即插即用，與控制板連線直接使用；不受電腦是否開機限制，有停車場控制板直接控制，實現脫機人機交流顯示；通過管理軟件自由加載40個漢字信息工作電壓：DC12V；工作環境溫度：-25℃-60℃ 相對濕度：=< 95% Φ3.75超高亮LED點陣顯示4.5個字
15	語音提示裝置	2	臺	規格：84mm x 65mm；可以在RD300NT1和RD302NT2KO即插即用，與控制板連線直接使用；不受電腦是否開機限制，有停車場控制板直接控制，實現脫機語音；音量可通過語音板上可調電阻進行調節，聲音響亮清晰；采用真人錄音模式，音質更優美；可以通過調節器，自由控制音量；工作電壓：DC12V；工作環境溫度：-25℃-60℃ 相對濕度：=< 95%；音頻輸出功率：10W，可接4Ω，5-8W的喇叭。
16	對講分機	2	個	喇叭輸出功率：350mW；內置揚聲器：32Ω，1W；分機接口：螺絲接線端子；與主機接線方式：無極性的兩芯線； MIC 輸入靈敏度：10mV；輸出頻率：20Hz～20KHz；信噪比：> 70dB；諧波失真：< 0.5%；工作溫度：-20℃ ～ +80℃；工作濕度：≤90%；尺寸：130x110x40mm；建議安裝高度：設備底部距地面約1.5米。
17	夜視紅外攝像機	2	臺	數據類型：數字攝像機；款式：槍式攝像機；像素≥130萬；網絡類型：有線網絡；攝像機特殊功能類型：帶紅外燈信噪比>：48db分辨率：130萬。
18	網孔抽屜	1	個	尺寸（寬×高×深）：909×400×80mm。
19	漏電保護開關	1	個	額定電壓：AC(DC):230/400V；額定電流：10A；級數 ：2P。
20	直流12V開關電源	1	個	額定電壓：AC(DC):220V；輸出電流：12A。
21	智能停車場系統管理軟件	1	套	系統與控制機主板之間的通訊方式至少提供485通訊和TCP/IP通訊兩種，計費器和手持機通訊方式提供485通訊和USB通訊。提供多功能語音播報功能，用戶可以根據自己的需求，設置語音播報的內容，播報的形式；提供錄像回放功能，對停車場實時監控，當遇到突發狀況，可以調取狀況發生時間段的NVR錄像，以便更好更及時地處理突發狀況；停車場嵌套及小車場的自循環管理，能夠?qū)⒃摽刂茩C設置為大車場入口、大車場出口、小車場入口、小車場出口，滿足嵌套車場的四種工作模式，小車場支持自循環模式,小車場適用于固定用戶，同時也不進行圖像對比；臨時卡收費標準管理；固定月卡管理；不同卡類開閘權限設置功能，可以進行月卡、儲值卡、免費卡、臨時卡以及ID卡的刷卡自動/確認開閘功能的設置；用戶通行權限控制；滿位提示和滿位禁止讀卡；在標準的IC模式下，系統支持過期IC月卡過期按臨時卡處理；系統入口出卡機功能；用戶可自定義下位控制器LED顯示屏的顯示內容；臨時卡計費器；讀卡天線；關到位讀卡功能，入、出口道閘未關到位之前，系統不接收用戶讀卡信息，即禁止讀卡；手動開閘檢測功能；圖像對比功能；車牌識別功能；完善的一車一卡功能；方便快捷的硬件替代或更換功能，一鍵備份控制板里所有參數和卡片信息，如果更換控制板，可以通過恢復操作還原原控制板所有設置和卡片信息。
22	系統總控制器	1	臺	工作電壓：直流12V 3A，其中主控板與分機可單獨供電；工作溫度：-15℃～70℃；相對濕度：10%～90%，無結露通訊；通訊接口：RS485；傳輸距離：≤1200m；主控板硬件大可設置機號：124；白名單數：6000個；支持ID讀寫格式：WG26、WG34；讀卡處理時間小于 0.3秒；系統支持卡類：月卡/免費卡、臨時卡，ID儲值卡。
23	臺式讀卡器/發卡機	1	臺	規格：97mm x 124mm x32mm；可發行IC、ID卡，可實現一卡通授權；工作電壓：DC12V；工作環境溫度：-25℃-60℃ 相對濕度：=< 95%；通訊接口：RS485，RS232；通訊波特率：4800b/s；卡片類型：可選IC、ID；讀卡距離：3-4cm(IC卡)。
24	對講主機	1	臺	鈴聲：電子振鈴；工作電壓：DC18V；工作電流：200mA；產品尺寸：220×220×55mm；工作環境：-10℃-60℃。
25	光電隔離通訊轉換器	1	塊	工業導軌安裝，亞旦模塊；兼容TIA/EIA422/485標準；自動發送/接收數據，無需外部的流量控制信號(RTS)；能夠延長RS-485/RS-422總線網絡的通信距離，提高整個RS-485/422網絡的可靠性；通信速率：300BPS-200KBPS；工作電源：9-30VDC/350mA(寬電壓輸入，內部有專用電源穩壓隔離模塊)；兩端接口能夠連接128個RS-485或RS-422接口設備；通訊距離：＞1.5Km（9.6Kbps）；電源及數據流量指示燈,三個信號指示燈電源(PWR)發送(TXD)接收(RXD)；工作方式: 異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置；光電隔離加強型（隔離電壓2.5KVrms /500VDC絕緣），專用DC/DC模塊；兩端RS-485/422提供每線2級防雷保護-TVS管600W防雷、B3D090L放電管90V5KA防雷；浪涌、+/-15KV ESD保護及防止共地干擾；電氣接口：雙十位接線端子；傳輸介質: 雙絞線或屏蔽線；外形尺寸：120mm70mm25mm；使用環境：-40℃ 到 85℃，相對濕度為5%到95%；適用于一切所使用的通訊軟件, 即插即用。
26	感應式智能卡	10	張	內置芯片：M4100；感應距離:0-5cm；工作頻率：125KHZ；材質：ABS樹脂；外觀尺寸：35×28×6.5mm。
27	軟件狗	1	個	USB2.0。
28	模型汽車	3	輛	尺寸：13.556cm；顏色：黃色。
29	數字萬用表	1	個	交直流電流；交直流電壓；電容；電阻；電感；蜂鳴通斷。
30	網絡通斷測試儀	1	個	適用于RJ45、RJ11及RJ12的檢測；具有自動掃描檢測網絡線或跳線的短路、斷路及線序正確性的功能；供電：DC9V電池。
31	實訓指導書	1	本	至少包含了解設備（設備概述、系統流程、實訓項目、設備清單、器件介紹、系統結構圖、接線原理圖）；系統使用說明（系統配置要求、數據庫的安裝、系統管理軟件的安裝與使用、系統演示操作、思考與練習）；網絡布線系統（實訓目的及要求、相關知識點、實訓工具、系統結構、實訓步驟及方法、思考與練習）。
32	設備說明書	1	本	至少包含設備介紹、結構說明、裝調說明、常見故障及處理方法、日常維護與保養、工具及附件等內容。
