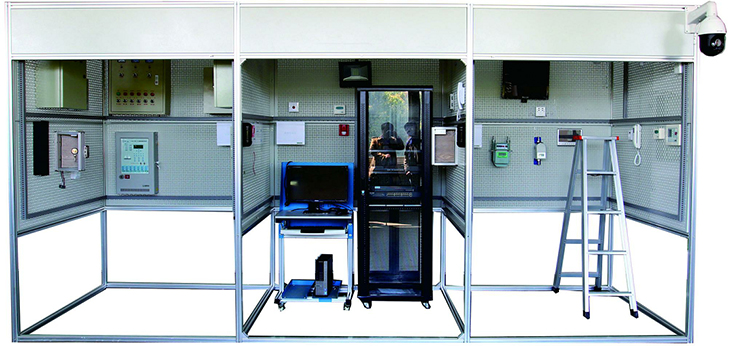

SB-ZLA樓宇智能化工程實訓裝置

一、產品概述

樓宇智能化工程實訓裝置\本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

外形尺寸：4660mm×1580mm×2300mm。

該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線和DDC監控及照明控制5個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

無線故障考核軟件

系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。

1、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。

2、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

3、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

4、安全防范設計評估師題庫資源包

資源包涵了一級評師、二級評師、三級評師、四級評師、五級評師等資源。

資源包涵多個技能操作題庫。

建成驗證評估等

相關項目管理評估等

每個題庫都具有

設計圖紙繪制及評估、準考證號、考核時間： 60min、1、場地設備要求2、工作任務、3、技能要求、4、質量指標等。

設備器材選配及評估、準考證號、考核時間： 45min、包涵了器材選配表填寫、規格型號及用途及任務。

技術小結答題評估、準考證號、考核時間： 30min、簡述個人工作技術小結、對考評老師的提問進行答辯等任務。

二、產品特點

該裝置涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線和DDC監控及照明控制5個系統，具有多角度考核訓練的特點。

該裝置模擬典型建筑結構，通體采用鋁合金型材和鐵質網孔板，并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。

三、技術性能：

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃~40℃ 相對濕度≤85% （25℃）海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：4.660m×1.580m×2.5m

5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準

四、系統實訓內容

1.可視對講門禁及室內安防實訓

2.閉路電視監控及周邊防范實訓

3.消防報警聯動實訓

4.綜合布線實訓

5.DDC監控及照明控制實訓

五、實訓工作任務

5.1、對講門禁及室內安防系統實訓

通過安裝、接線和調試，該系統應實現如下的功能：

設置室外主機地址為001棟01單元。

設置室內分機地址，分別為101房間、102房間，。

室外主機呼叫室內分機，實現可視對講。

室內分機呼叫管理中心機，實現對講。

室外主機呼叫管理中心機，實現可視對講。。

單元用戶密碼開鎖。

室內分機主動開鎖。

可視對講軟件能記錄并處理開門與報警信息。

多功能室內分機實現安防功能。

按下緊急按鈕，室內分機立即將報警信號上傳到管理中心機，聲光報警器不發聲。

居家布防時，紅外和幕簾探測器功能被禁閉，其他探測器工作正常。

外出布防時，所有探測器均能正常工作。

室內分機檢測到探測器動作后，啟動聲光報警器，同時上報給管理中心機。

5.2、視頻監控及周邊防范系統實訓

通過安裝、接線和調試，該系統應實現如下的功能：

各類常見設備的安裝與接線操作。

監視器的圖像調整、視頻切換、瀏覽設置。

矩陣輸出視頻的切換，包括不同輸出通道的切換、輸出視頻的切換。

矩陣視頻隊列切換，使輸出的視頻按照一定的時間、順序進行切換。

矩陣控制云臺轉動、調節鏡頭、預置點設置。

硬盤錄像機視頻切換，實現單畫面的切換及四畫面的切換。

硬盤錄像機控制云臺轉動、、自動軌跡、線掃的操作。

手動錄像及錄像查詢。

定時錄像及錄像查詢。

硬盤錄像機報警聯動錄像，實現外部報警輸入、動態監測報警輸入、聯動錄像、報警、云臺自動控制及錄像查詢。

5.3、消防系統實訓

通過安裝、接線和調試，該系統應實現如下的功能：

依次設置各個模塊、探測器等總線設備的原碼地址，要求地址碼統一且有規律。

設備聯動功能要求：任何消防探測器動作或消防報警按鈕（手動報警按鈕、消火栓按鈕）按下，立即啟動聲光報警器；感煙探測器動作，立即啟動排煙機，延時5秒啟動消防泵，延時10秒降下防火卷簾門；感溫探測器動作或者消火栓按鈕按下，立即啟動消防泵，降下防火卷簾門；感煙探測器動作，并且手動按鈕按下，立即啟動消防泵。

5.4、綜合布線系統實訓

通過安裝、接線和調試，該系統應實現如下的功能：

按照ANSI/TIA/EIA 568- B標準制作兩根網絡跳線，使用線纜測試儀測試為正常。

按照ANSI/TIA/EIA 568-B標準進行網絡布線，測試通斷狀態正常。

制作兩根語音跳線，并測試其通斷正常。

設置電話程控交換機的電話端口：801、802，分別對應電話號碼：801、802。

使用電話跳線連接電話機到電話插座，并且能夠正常通話。

5.5、DDC控制系統實訓

通過安裝、接線和調試，該系統應實現如下的功能：

連接DDC和照明控制電路。

使用DDC控制器的強制輸出按鈕，能夠控制兩組照明系統的開關。

將五組照明系統的開關狀態開關接入DDC控制器，并采集五路信號狀態。

編寫DDC控制程序，實現照明系統的開關控制。

使用節能控制模塊中的任務列表，控制各區域燈的亮滅，燈的開關使用模塊的輸出通道控制。

設備組號	開關列表
1	每層各區域開關分另對應各輸入點，詳細查（六章樓層開關說明）

上位機監控系統（力控組態軟件）能通過手動和自動兩種方式控制燈的開關。

六、系統組成及設備的配置

該系統由型材房間模型和可視對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線和DDC監控及照明控制5個系統組成。整體結構采用開放式和拆裝式設計，學生可對各器件進行拆裝、調試、運行。

序號	項目內容	規格、技術指標	數量	單位
1	智能建筑模型	鋁合金型材框架和安裝布線網孔板組成，4660mm×1580mm×2300mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用內六角螺絲和工程塑料卡件配合安裝。	1	臺
2	安裝布線網孔板	1500mm×750 mm*40	14	塊
		1500×300mm*40	3	塊
		1500600 mm40	3	塊
3	大樓總電源箱	漏電保護器DZ47-63LE 2P/10A，配DC12V，DC24V，	1	套
4	消防控制箱	漏電保護器DZ47-63LE 2P/6A 、DC24V/3A、ARM2F-L/24V、ARM2F-L/24V繼電器	1	套
5	DDC控制箱	漏電保護器DZ47-63LE 2P/6A 、DC24V/2A、、SIB0882、ARM2F-L/24V繼電器	1	套
6	電腦桌	600mm×600mm×800mm（長×寬×高）	1	臺
7	鋁材人字梯	900mm×250mm×1200mm（長×寬×高）	1	把
8	工程塑料卡件	15mm×5mm×4mm（長×寬×高）	500	個
9	計算機	主流品牌電腦，用戶自備內裝操作系統，LonMarker編程軟件，力控組態軟件	1	套

序號	名稱	配置內容
1	對講門禁及室內安防系統	單元門口主機、單戶門口機、室內可視對講模塊、對講專用電源、聯網IP控制器、管理中心機、門磁開關、家用緊急求助按鈕、被動紅外探測器、被動紅外幕簾探測器、燃?xì)馓綔y器、感煙探測器等器件。
2	消防系統	智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入/單輸出模塊、消火栓報警按鈕、聲光警報器、電子編碼器等器件。
3	視頻監控系統	高速球云臺攝像機、一體化攝像機、紅外攝像機、彩色槍機、自動光圈鏡頭、室內全方位云臺、矩陣主機、彩色監視器、液晶監視器、硬盤錄像機、門磁開關、主動紅外對射報警器等器件。
4	綜合布線系統	RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件。
5	DDC監控系統	DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、開關。

序號	名稱	內容	備注
1	工具	包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span>	安裝器件
2	耗材配件	包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、芯線（紅、黑）、16芯線、網線、電話線等。	安裝器件
