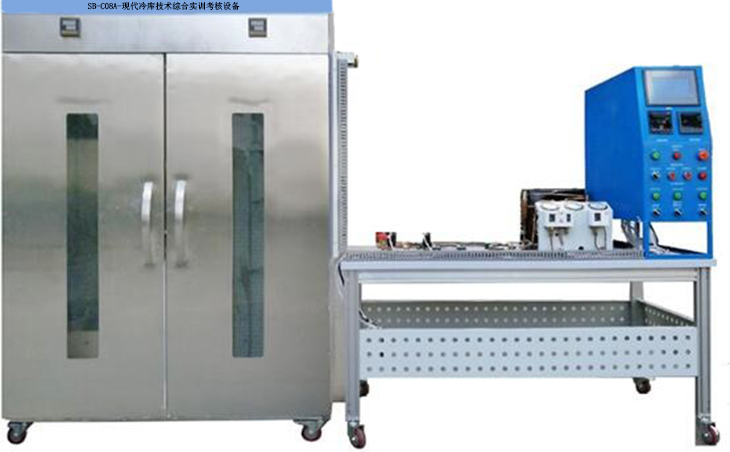

SB-C08A現代冷庫技術綜合實訓考核設備
一、現代冷庫技術綜合實訓考核設備概述
現代冷庫技術綜合實訓考核設備依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出"安裝"、"調試"、"維修"、"設計"、"管理"等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
現代冷庫技術綜合實訓考核設備在制冷專業教學實訓主要體現有三個方面的內容，分別是雙溫冷庫的安裝與調試、雙溫冷庫系統的應用設計、雙溫冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。
二、技術參數概覽
1.工作電源：單相三線 220V±10% 50Hz
2.安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
3.PLC: 西門子
1) PM1207電源模塊/ 6EP1 332-1SH71,
2) CPU1212C模塊/ DC/DC/DC,8輸入/6輸出,集成2AI,
3) SM1223 數字量模塊/ 16輸入24V DC/ 16輸出24V DC,
4) CB1241 RS485信號板通訊模塊/ SIMATIC S7-1200, CB1241 RS485,
4.人機界面觸摸屏: 昆輪通態
5.單相電參數測量儀：DW9-RC18B-RGB D
6.物聯網模塊: 上益/ SB-WL01A
7.溫度巡檢儀：AI708-9-RC10-S
8.冷風機：YQFD2.5BX1 吸頂
9.溫濕度表：HT-C-EB(帶溫濕度探頭)
10.電子膨脹閥驅動器：
11.電子膨脹閥顯示模塊
12.百兆交換機： TL-SF1005+ 5口
13.冷凝機組：Tecumseh / CAJ4511YHR
14.額定功率：≤1.4KW
15.制 冷 量：1.2KW～3.9KW（-15℃～+25℃）
16.制 冷 劑：R134a
17.制冷劑充注量：2.0kg±10%
18.冷藏室溫度：+5℃
19.冷凍室溫度：-12℃
20.工作環境：溫度 0℃~35℃、相對濕度 ≤85%
21.設備總裝外型尺寸：L2840mm*W810mm*H1840mm
22.雙溫庫體外型尺寸：L1200mm*W715mm *H1840mm
23.工作臺尺寸：L1540mm *W810mm *H630mm
三、設備功能與結構：該設備主要由冷庫庫體、系統工作臺、電氣控制箱和制冷管路系統等組成一個雙溫冷庫裝置。
設備各部分結構及組件介紹如下：
冷庫庫體：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍間，其頂部安裝有冷風機；右邊為冷藏間，安裝光管式蒸發器和字符式蒸發器。左右?guī)扉T中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
系統工作臺：由型材桌腿，臺面，焊接框架組件，網孔圍板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。
電氣控制箱：主要由電控箱體，觸摸屏， PLC: 西門子 PM1207電源模塊，CPU1212C模塊，SM1223 數字量模塊，CB1241 RS485信號板通訊模塊，人機界面觸摸屏，單相電參數測量儀，物聯網模塊，溫度巡檢儀，溫濕度表，電子膨脹閥驅動器，電子膨脹閥顯示模塊，百兆交換機，控制電路等組成的一個完整的電控系統。
每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。
電路設置科學規范，內部接線與接線圖一致，線號標識清楚。配電箱、柜體及機組的連線配用護套連接電纜，標識清楚、直觀，方便使用。
制冷管路系統：主要由冷凝機組，光管式蒸發器，字符式蒸發器，回?zé)崞鳎叩蛪洪_關，外平衡膨脹閥，電子膨脹閥（或電磁閥與外平衡膨脹閥組合），內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，蒸發壓力調節閥及能量調節閥等通過管路連接，組成一個完整的制冷系統。
為滿足競賽（實訓）要求，學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。
裝配桌：由桌體框架和臺面兩大部分組成。桌體框架用優質Q235冷軋鋼板折彎焊接，噴塑后組裝連接，預設電源插座擴展孔，依據用途可加裝電源插座，配置1個2層工具柜，表面靜電噴塑，可儲藏工具，放置于裝配桌底部一側。臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電，可隨意拆裝，方便運輸安裝。
電腦桌：采用優冷軋鋼板折彎焊接加中纖板臺面組裝而成，包括臺面、鍵盤抽屜、主體架等部分，桌腿安裝4個萬向輪，方便實訓活動時因編程線不夠長度而需要移動電腦桌。
四、設備特點
1.實用性。該設備選用真實的制冷元器件，真實的冷庫庫體，完全達到工業要求的制冷效果。
2.先進性。該設備在控制方面引入了PLC+觸摸屏+組態監控&單片機+智能儀表的控制模式，在制冷系統方面使用了電子膨脹閥，能準確穩定地控制蒸發器的流量，從而精確地控制庫內溫度。另外觸摸屏及組態監控的人機交互界面很直觀友好，在實訓考核過程中還可以用于現場評分。整個系統運行穩定可靠。
3.開放性。該設備設置了一個系統操作臺，在庫體一側安裝有可更換側板，以便于學員在上述的操作臺與側板上安裝制冷系統和電路系統等。
4.直觀性。庫門采用全透明材料，透過庫門能清晰看到系統的內部結構。整個系統展示性的設計使裁判（教師）能全方位監視參賽選手（學員）實操過程，也便于競賽時觀眾的觀摩。
5.綜合性。該設備集系統的操作，安裝，調試和故障查排設計，包含現代制冷技術的多項專業技能，能全面考察參賽選手（學員）的綜合職業能力。
6.環保性。設備選用R134a制冷劑，該制冷劑充注與回收符合環保要求，考察參賽選手（學員）的操作技能與環保觀念。
實驗?zāi)康?/span>
五、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
六、主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
七、現代冷庫技術綜合實訓考核設備配置清單
|
序號 |
配置名稱 |
單位 |
數量 |
|
1 |
冷庫庫體 |
套 |
1 |
|
2 |
系統工作臺 |
張 |
1 |
|
3 |
電氣控制箱 |
件 |
1 |
|
4 |
制冷管路系統 |
套 |
1 |
|
5 |
裝配桌 |
張 |
1 |
|
6 |
電腦桌 |
套 |
1 |
八、設備配置詳細參數
|
序號 |
設備名稱 |
詳細參數 |
|
1 |
冷庫柜體 |
尺寸：L1300mm*W715mm *H1840mm 由左右兩個庫體，冷風機，光管式蒸發器，頂木板，側木板，左右柜門，萬向輪組成一個絕熱冰箱體。庫體采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍庫，其頂部預先安裝有冷風機；右邊為冷藏庫，安裝競賽時可自制的字符式蒸發器。左右?guī)扉T中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部結構觀察。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。冷風機（YQFD2.5BX1 吸頂） 1.12銅管，3列5排，有效長度280mm,片距4.5mm 2.進出管 12 mm 3.發熱絲 D型 400mm 4.材料采用1.5mm貼膜鋁 5. 200mm風扇1臺 |
|
2 |
系統工作臺 |
尺寸：L1540 mm*W810 mm*H630mm 由型材桌腿，臺面，焊接框架組件，網孔圍板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。桌腿由型材組成，并裝配有帶剎車萬向輪，方便調整設備的擺放位置。網孔圍板，左右后三面由沖孔鈑金噴涂后裝配而成。臺面板采用中纖高密度纖維板，手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等）。 |
|
3 |
電氣控制箱 |
尺寸：L780mm*W280mm*H650mm 由電控箱體，觸摸屏，PLC，控制電路等組成的一個完整的電控系統。每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。 1.PLC-00 1）尺寸：約L336mm*W483mm*H155mm。 2）品牌：西門子 3）主要配置器： a)PM1207電源模塊： b)CPU1212C模塊：DC/DC/DC,8輸入/6輸出,集成2AI c)SM1223 數字量模塊：16輸入24V DC/ 16輸出24V DC d)CB1241 RS485信號板通訊模塊： SIMATIC S7-1200, CB1241 RS485 2.人機界面觸摸屏 a)顯示模塊:7″16:9寬屏TFT（152.4×91.4mm） b) 以太網: 支持 c) 額定功率: 8W d) 額度電壓: DC24V 3.單相電參數測量儀 1) 顯 示 方 式: 雙排數碼管顯示 2) 通 信: RS485通信接口,采用Modbus-RTU協議 3) 使 用 環 境: 0～50℃,相對濕度≤85%RH 4) 電 源: AC/DC 100～240V 4.物聯網模塊 5.溫度巡檢儀 型號：AI708-9-RC10-S 1) 測量精度: 0.2%FS±1字 2) 工作電源: AC 100～240V（開關電源） 3) 通訊: 采用標準MODBUS通訊協議 6.溫濕度表 型號：HT-C-EB(帶溫濕度探頭) 1)輸入電壓 110VAC-250VAC 2)溫度 、濕顯示精0.10 3)溫度顯示范圍-40°C-+125°C 4) 繼電器額定電流7A，繼電器觸點壽命大于10萬次 7.電子膨脹閥驅動器： 8.電子膨脹閥顯示模塊： 9.百兆交換機： TL-SF1005+ 5口 |
|
4 |
制冷管路系統 |
主要由冷凝機組，光管式蒸發器，字符蒸發器，回?zé)崞�，高低壓開關，外平衡膨脹閥，電子膨脹閥（或電磁閥與外平衡膨脹閥組合），內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，流量計，蒸發壓力調節閥及能量調節閥等通過管路連接，組成一個完整的制冷系統。學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。 1.冷凝機組： 1) 品牌：Tecumseh 2) 型號：CAJ4511YHR 3) 尺寸：L490mm*W430mm*H340mm 4) 電壓：220V 5) 頻率：50Hz 6) 制冷劑：R134a 7) 輸入功率：1220W 8) 額定電流：5.8A 9) 制冷量：2536W 10) 蒸發溫度：+15℃~-20℃ 11) COP:2.1 12) 名義工況條件：高溫型 2.不銹鋼流量計： 2) 型號 ：DT-LWGY-4C10WSH(6.3) 3) 輸入電壓：24VDC 4) 被測介質溫度：+20℃+120℃ 5) 傳輸距離：≤1000m 3.熱力膨脹閥： Danfoss T2 4.外平衡膨脹閥：Danfoss TE2 5.電磁閥：3/8"螺口 DC220V 6.球閥：GBC10S 3/8"焊口 7.蒸發壓力調節閥: Danfoss KVP12 1/2" 螺 8.能量調節閥: Danfoss KVC12 1/2" 螺口 9.電子膨脹閥: Danfoss ETS6-14含閥體線圈 10.壓力傳感器： VP416-3MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1 11.壓力傳感器： VP416-1.5MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1 |
|
5 |
裝配桌 |
尺寸：L1500mm×W700mm×H780mm 由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。 |
|
6 |
電腦桌 |
尺寸：L600mm×W700mm×H780mm 單工位設計，用于放置編程電腦，方便學員實訓使用。 桌身采用Q235冷軋鋼板折彎焊接而成，桌體底采用帶剎車萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。 |
十、實訓項目
項目一、雙溫冷庫系統的認識項目
模塊1雙溫冷庫系統結構及設備工作原理的了解和掌握；
模塊2雙溫冷庫控制原理的認識；
項目二、雙溫冷庫系統的安裝與調試
模塊1制冷組件的制作與釬焊；
模塊2制冷系統的安裝；
模塊3電控系統的安裝；
模塊4制冷系統測試與制冷劑充注；
模塊5雙溫冷庫系統的調試；
項目三、制冷設備的設計
模塊1雙溫冷庫熱回收系統的設計；
模塊2電子膨脹閥代替熱力膨脹閥的改造設計；
模塊3雙溫冷庫熱氣融霜系統設計；
模塊4編制雙溫冷庫PLC控制程序的設計；
模塊5編制雙溫冷庫觸摸屏程序的改造設計；
模塊6編制雙溫冷庫組態監控程序的設計；
項目四、制冷設備制冷劑的回收
項目五、雙溫冷庫系統故障查排項目
模塊1制冷系統故障查排；
模塊2電控系統故障查排；
項目六、PLC與觸摸屏控制技術應用。
學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算、組件效率的計算。
學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數。
|
