整車故障設置與檢測平臺,整車故障設置實訓設備

SBXNY-010整車故障設置與檢測平臺

A. 整車故障設置與檢測平臺

一、產品簡介

采用純電動汽車原車插接器實物制作，無損原車部件與線束，包括電機控制MCU、電池電控BMS、VCU控制、車載充電系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控制及驅動傳動系統（電機控制MCU、電池電控BMS、VCU控制、車載充電系統）相關的實驗實訓內容。

二、功能特點

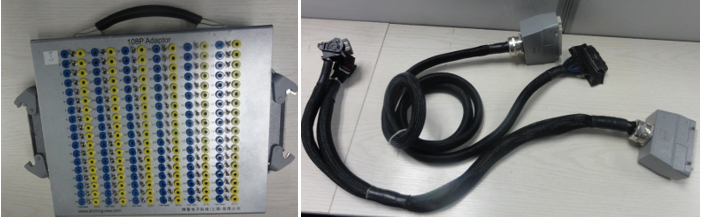

1.通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。新能源整車檢測與診斷實訓臺與本次采購的新能源整車聯動使用(二手吉利 2018款 EV450進取型)。

2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。

3.可通過原車儀表顯示整車動、靜態信號參數。

4.配備新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統原理教學板。

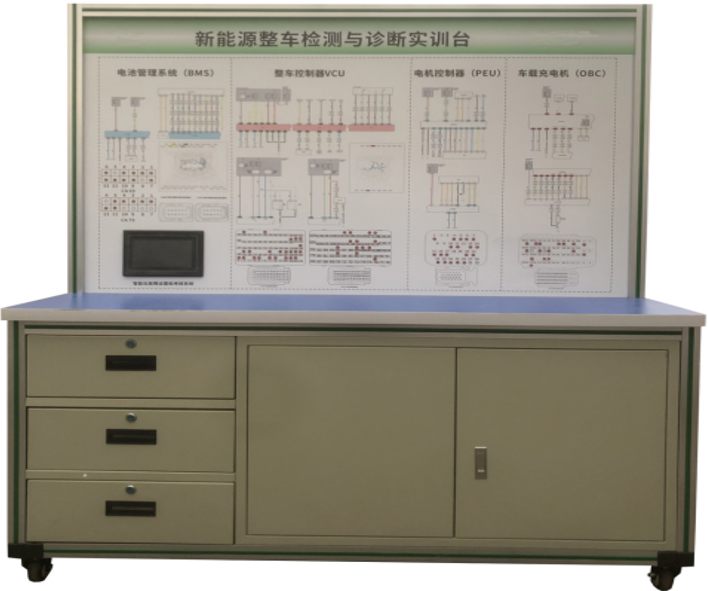

5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。

6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。

7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

8.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。

9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

10. ★配套在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:

1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

三、技術規格

1.外形尺寸：1500×700×1700mm(長×寬×高)

2.面板外形尺寸：1488×948mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

四、實訓（實驗）項目

1.實現新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統各項目實訓

2.各控制器模塊的結構和工作原理；

3.各控制器的檢測；

4.新能源汽車故障碼的讀取方法；

5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。

6.新能源汽車維修與保養實訓。

7.新能源汽車大賽培訓實訓。

8. PEU電源系統的數據分析和故障診斷

9. PEU互鎖信號的數據分析和故障診斷

10. PEU P-CAN總線的數據分析和故障診斷

11. PEU電機溫度傳感器的數據分析和故障診斷

12. PEU旋變傳感器的數據分析和故障診斷

13. DC/DC直流充電控制的數據分析和故障診斷

14. DC/DC直流充電輸出的數據分析和故障診斷

15. VCU電源系統的數據分析和故障診斷

16. VCU制動燈開關的數據分析和故障診斷

17. VCU電子換擋器的數據分析和故障診斷

18. VCU互鎖信號的數據分析和故障診斷

19. VCU B-CAN總線的數據分析和故障診斷

20. VCU P-CAN總線的數據分析和故障診斷

21. VCU喚醒信號的數據分析和故障診斷

22. VCU模式開關的數據分析和故障診斷

23. VCU加速踏板傳感器的數據分析和故障診斷

24. VCU冷卻系統的數據分析和故障診斷

25. OBC P-CAN總線的數據分析和故障診斷

26. OBC溫度傳感器的數據分析和故障診斷

27. BMS電源系統的數據分析和故障診斷

28. BMS P-CAN總線的數據分析和故障診斷

29. BMS喚醒信號的數據分析和故障診斷

30. BMS碰撞信號的數據分析和故障診斷

31. BMS充電狀態信號的數據分析和故障診斷

32.直流充電插座CAN總線的數據分析和故障診斷

33.直流充電插座連接確認信號的數據分析和故障診斷

34.直流充電插座充電喚醒信號的數據分析和故障診斷

35.直流充電插座溫度傳感器的數據分析和故障診斷

36. 新能源汽車大賽培訓實訓。

五、基本配置

1. 故障設置控制器1套；

2. 新能源整車在線檢測實訓臺1套；

3. 考核系統 1套；

4. 專用對接線束1套。

B.純電動汽車實訓整車

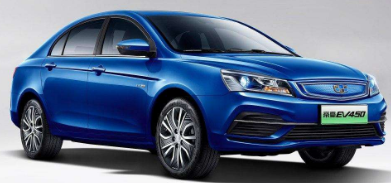

吉利 2018款 EV450進取型

純電動汽車實訓整車技術參數要求：

長寬高分別為4631mm、1789mm、1495mm,軸距為2650mm。

帶有主駕駛座椅記憶功能、前排主駕駛座椅加熱功能、無鑰匙進入、一鍵啟動、電子擋桿、自動空調、空氣凈化裝置、G-Link手機交互系統、G-Netlink智能車載系統等。

搭載了一臺最大功率為120kW(163Ps)的永磁同步驅動電機，峰值扭矩為250Nm，綜合工況下的續航里程超過400km。

配備了一塊容量為52千瓦的三元鋰電池組，搭配ITCS電池智能溫控管理系統，在快充的模式下0.1小時充10%的電量，在慢充的模式下則需要9小時才能充滿。

其他要求：免費提供電子檔維修手冊一份。

1、技術特點

1.1能源類型：純電動；續航里程：400km；電機類型：永磁同步電機；最大功率：120 kw；電池類型：三元鋰電池；電池容量：153Ah。車輛尺寸：4631*1789*1495，車身結構：4門5座三廂車，最高車速：140km/h

驅動電機數：單電機，電機布局：前置，快充時間0.5h，慢充時間：9h，快充電量80%，電池組保質期：八年或15萬公里，檔位個數：1，變速箱類型：固定齒比變速箱，驅動方式：前置前驅，懸架類型：前麥弗遜式獨立懸架，后扭力梁式獨立懸架，車體結構：承載式，制動器類型：前通風盤式，后盤式，駐車制動類型：電子駐車，前后輪胎規格：250/50 R17,胎壓監測功能、有，天窗類型：電動天窗，輪圈材質：鋁合金，要是類型：遙控鑰匙，方向盤位置調節：手動上下調節，多功能方向盤，內置行車記錄儀，主駕駛座位電動座椅，8英寸中控彩色觸控液晶屏幕，

1.2具備高壓配電保護、繼電器狀態檢測保護、預充電檢測和主動放電安全管理、絕緣檢測安全管理、碰撞安全管理、物理隔離保護、互鎖檢測等保護策略。

1.3搭載"能效金三角"高效動力系統，采用輕量化高能智控電池系統及ITCS2.0智能溫控系統；配置HEDS高效電驅系統；配置智能高效精敏電控系統。

1.4配備充電站快充、家用快充盒、家用慢沖盒、充電站慢充、應急線充5種充電模式，便于用戶根據不同充電環境選擇最佳充電途徑。
