現代工業控制技術實訓平臺 > 行業新聞 >維修電工實訓考核設備

2025年6月13日

現代工業控制技術實訓平臺

SBXD-01A現代工業控制技術實訓平臺

現代工業控制技術實訓平臺、現代工業控制技術實訓裝置主要由網孔實訓屏和自動化部件組成，集成西門子現場總線與工業以太網課程而研發的教學系統，基本覆蓋了當今自動化的各種控制方式：常規的電氣技術實訓PLC實訓、變頻技術實訓、智能控制技術實訓、工業控制網絡實訓等。

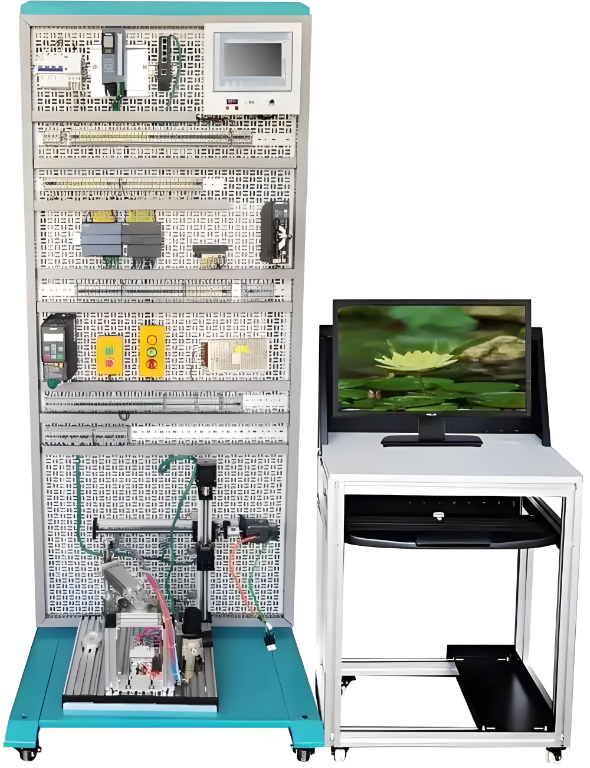

參考圖片

一、實訓屏

1、外形尺寸：1300 mm×750 mm×1700mm (長×寬×高) （誤差±3%）。

2、網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。

3、框架采用鋼壁厚度為2mm以上的加厚彩鋼方管，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。

4、腳輪：采用四只橡膠帶鎖萬向輪，前面兩只帶剎車。

二、現代工業控制技術實訓設備配備要求:系統容量設計為1.5-2kVA，單相AC220V供電。

1．PLC主機1套：

PLC均能與其他相關設備兼容,且采用以太網通信方式。其主體設備參數要求如下:

（1）CPU主機模塊1（S7-1200 CPU 1214C DC/DC/DC）

采用DC24V供電，晶體管輸出形式。

晶體管輸出，14輸入/10輸出（配備中間繼電器輸出組件，所有端子全部引至組件表面，以插孔的形式實現互聯），DC/DC/DC數字量輸入14*24V DC，數字量輸出10*24V DC,2 路模擬量輸入，1 個以太網口，最多 8 個信號模塊,產品尺寸和重量：<=110 x 100 x 75mm，<=415g

（2）工業以太網交換機:接口數目: 5個；傳輸速度: 100Mbps；支持三路電源同時輸入，電源冗余供電；支持9.6V-60VDC寬電壓輸入

2. 觸摸屏（KTP700 Basic PN）：

按鍵+觸摸操作，7寸 TFT 真彩液晶屏，64K 色，集成Profinet接口，背光平均無故障時間：20000小時。；用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有PROFINET以太網接口，可與PLC、變頻器進行以太網通信；配置觸摸屏安裝支架1付。

3．變頻器（G120C 0.37KW）

配置西門子G120C 0.37KW變頻器,變頻器為一體式變頻器，集成PROFIBUS以太網接口，它將整流、逆變單元合在一起了。帶矢量軸，實現矢量控制，帶BOP面板。

4、步進控制器

（1）步進驅動器DM542，DSP數字式驅動器，微步細分為14種，最高步數為51200步/轉；電流范圍1.0A-4.2A，具有半流，過壓、過流等保護電路。本驅動器為直流供電，工作范圍為直流DC24V-50V。

（2）步進電機57BYG兩相混合步進馬達

5、伺服控制器

（1）西門子伺服電機：1FL6022-2AF-1AA1 1臺

高動態性能伺服電機額定功率0.1KW, 額定扭矩0.32Nm,額定速度3000rpm,最大扭矩0.96Nm,最高轉速5000r/min,額定電流1.2A,最大電流3.6A，軸高20mm帶滑鍵帶抱閘，防護等級IP65, 增量編碼器 TTL 2500 pp。

（2）西門子伺服驅動器：6SL3210-5FB10-1UF1 1臺

伺服驅動器電源及功率：1AC 200 V - 240 V (-15% / +10%),0.1 kW ，3AC 200 V … 240 V (-15% / +10%),0.1 kW。額定輸出電流1.2A。通過 PROFINET 使用 PROFI drive 協議進行速度控制。帶Mini USB接口，4個輸入 NPN/PNP，2 個輸出NPN/PNP。PROFINET RT/IRT 接口，帶 2 個端口 (RJ45 插口)。伺服電纜：原裝動力電源電纜；原裝電源伺服編碼器電纜；原裝伺服抱閘電纜。

6、物料傳送系統

（1）氣動機械手部件單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只；

（2）皮帶輸送機部件三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；

（3）物料臺1個，光電開關1只；

（4）廢料桶1只

（5）鋁型材框架1套

7、直線運動控制系統

（1）系統組成：1個絲杠、1個底座、3個光電傳感器、1條定位尺、1個指針、纜等組成；（2）系統功能：通過傳感器檢測、PLC編程、定向控制、定位控制、速度控制、點動控制、位置顯示控制等，能實現小車的精確定位。

（3）主要技術指標：

①工作電源：?jiǎn)蜗?span lang="EN-US">AC220V；

②滑軌有效行程：300 mm；

③導距：5mm；

④絲杠直徑：16mm。

8、數顯三相電力儀表1只

(1)輸入：三相三線（3P3L）、三相四線（3P4L）

(2)額定值：AC220V/AC380V

(3)測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能

(4)計量：正反向有功電能，感性容性無功電能

(5)顯示：液晶顯示，可視度高

(6)通訊：RS485通訊，MODBUS-RTU協議

9、繼電器-接觸器控制部分

（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個；

（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個

（3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；

（4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；

（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；

（6）直通式接線端子UK3N 50位，C45導軌4條

（7）安裝支架1付

10．PLC編程訓練模塊

包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。

11、三相電機：180W/380V/Y/△ 1臺

12、工具：配有1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。

序號	名稱	型號	單位	數量
1	網孔實訓屏	（1）外形尺寸： 1000mm×500mm×1800mm (長×寬×高) （誤差±3%）。（2）網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。	臺	1
2	PLC主機1	CPU主機模塊（S7-1200 CPU 1214C DC/DC/DC）	臺	1
3	直線運動控制系統		套	1
4	步進驅動器	DM554	臺	1
5	步進電機	57BYG	臺	1
6	伺服驅動器及電機	西門子V90 100W	套	1
7	工業以太網交換機	5口 100M	臺	1
8	觸摸屏	KTP700 Basic PN	臺	1
9	變頻器	G120C 0.37KW含BOP面板	臺	1
10	氣動機械手模型	單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只	套	1
11	皮帶輸送機模型	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；	套	1
12	PLC實訓掛箱	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	套	1
13	數顯三相電力儀表		只	1
14	繼電器-接觸器控制器件	（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個；（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個 （3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；（4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；（6）直通式接線端子UK3N 50位， C45導軌4條（7）安裝支架1付	套	1
15	三相電機	180W/380V/Y/△	臺	1
16	工具	1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。	套	1
17	實訓指導書		本	1
