SBDQ-36電氣PLC應用編程實訓裝置
一、概述
電氣PLC應用編程實訓裝置、可編程控制器系統應用實訓考核平臺以模塊化設計，符合可編程控制器系統應用編程職業技能等級標準要求。系統融入機械傳動技術、電子電工技術、智能傳感技術、可編程控制技術、計算機技術、串口通信技術等先進制造技術，涵蓋機械制造與自動化、電氣自動化、機電一體化、機電設備維修與管理、物聯網、智能傳感、智能制造等多門學科的專業知識。根據考核要求可對設備進行升級，滿足可編程控制器系統應用編程職業技能等級標準的考核要求。

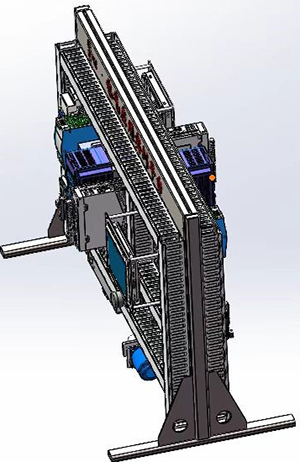

參考圖
二、技術參數要求
1.各功能模塊對照表
|
序號 |
名稱 |
外觀 |
功能模塊元器件 |
工作任務 |
|
1 |

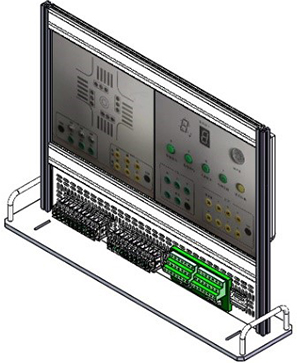

基礎實訓模塊 |
|
端子排、PLC基礎控制模塊
|
1.電工電氣安裝 2.輸入回路連接 3.輸出回路連接 4.外圍設備的連接
|
|
2 |
電氣安裝模塊 |
|
交流接觸器、繼電器 |
1.輸入回路連接 2.輸出回路連接 3.外圍設備的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程 |
|
3 |
控制器套件模塊 |
|

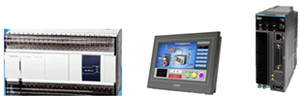

PLC、觸摸屏、步進、伺服、變頻器
|
1.外圍設備的連接 2.人機界面參數配置 3.人機界面的編程 |
|
4 |
設備主體模塊 |
|
磁性開關、光電開關、氣缸、電磁閥 |
1.輸入回路連接 2.輸出回路連接 3.外圍設備的連接 4.PLC控制器基本邏輯指令編程 5.PLC控制器應用指令編程 6.人機界面編程 7.I/O 口連接的調試 8.人機界面的應用 9.控制系統應用 10.人機界面編程 |
三、技術參數
1、輸入電源：AC220V±10% 50HZ
2、輸入功率：≤2 kw
3、工作環境：
1） 溫度： -10℃～+40℃
2） 相對濕度：≤90%（+20℃）
3） 海拔高度：≤4000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量: 單臺設備約200 kg
5、單臺設備外形尺寸（長寬高）：1000mm×1200mm×2000mm
6、 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓項目
1.PLC編程練習
2.觸摸屏編程練習
3.PLC與觸摸屏通訊練習
4.變頻器面板操作控制
5.變頻器簡易PLC控制
6.變頻器IO控制
7.變頻器485通訊控制
9.伺服與PLC組態
10.伺服手動JOG
11.伺服相對、絕對定位控制
12.PLC搭配氣動進行邏輯控制
13.PLC搭配編碼器進行高速輸入控制
五、PLC智能綜合實訓設備配置
|
序號 |
名稱 |
主要技術指標 |
單位 |
數量 |
備注 |
|
1 |
標準實訓臺 |
整體尺寸1000mm×1200mm×800mm鋁鋼結構,帶滾輪（滾輪帶有剎車） |
套 |
1 |
|
|
2 |
工件套裝 |
由3種綠、紅、黃三種物料組成 |
套 |
1 |
|
|
3 |
電氣接口套件 |
主要包含：電氣接口模塊、工業交換機、擴展模塊、接線端子等。 |
套 |
1 |
|
|
4 |
控制器套件 |
詳見配置清單 |
套 |
1 |
|
|
5 |
PLC基礎實訓模塊 |
主要由基礎PLC模塊、、固定底板、快速電路連接器、不銹鋼拉手等組成。 |
套 |
1 |
|
|
6 |

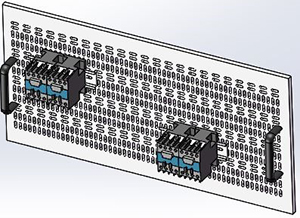

電氣安裝模塊 |
主要由接觸器、繼電器、開關電源、伺服驅動器（模型）、變頻器（模型）、步進驅動器（模型）等組成，模塊具體配置。 |
套 |
1 |
|
|
7 |
旋轉供料模塊 |
規格尺寸：240mm×255mm×202mm（±5%） |
套 |
1 |
|
|
8 |
桁架機械手模塊 |
規格尺寸：397mm×200.8mm×467.5mm主要由氣缸執行機構、固定底板、快速電路連接器、不銹鋼拉手等組成。 |
套 |
1 |
|
|
9 |
分揀模塊 |
規格尺寸：500mm×416mm×483mm主要由三相異步電機、傳送機構、不銹鋼拉手、底板等組成。 |
套 |
1 |
|
|
10 |
工量具套件 |
主要包括：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗、內六角扳手、萬用表等組成 |
套 |
1 |
見附表二工具配置 |
附表一 PLC系統配置
|
序號 |
名稱 |
型號/規格/編號 |
單位 |
數量 |
制造商 |
|
1 |
PLC模塊 |
Easy5212-0816 |
PCS |
1 |
匯川 |
|
2 |
IO擴展輸入模塊 |
GL20-1600ESD |
PCS |
2 |
匯川 |
|
3 |
IO擴展輸出模塊 |
GL20-0016ETN |
PCS |
2 |
匯川 |
|
4 |
觸摸屏 |
IT7070E |
PCS |
1 |
匯川 |
|
5 |
脈沖伺服 |
SV660PS1R6I-1 |
PCS |
1 |
匯川 |
|
6 |
脈沖伺服 |
SV660PS1R6I-2 |
PCS |
1 |
匯川 |
|
7 |
變頻器 |
MD520-2S0.4B |
PCS |
1 |
匯川 |
|
8 |
漏電斷路器 |
NXBLE-32 2P C16 30MA |
PCS |
2 |
正泰 |
|
9 |
斷路器 |
NXB-63 2P D10 |
PCS |
2 |
正泰 |
|
10 |
電柜插座 |
AC30,10A |
PCS |
1 |
正泰 |
|
11 |
開關電源 |
EDR-120-24 |
PCS |
1 |
明偉 |
|
12 |
熔斷器+配4A熔芯 |
NRT30-32 1P |
PCS |
1 |
正泰 |
|
13 |
交流接觸器 |
CJX2-1210 220V |
PCS |
1 |
正泰 |
|
14 |
中間繼電器線圈+配底座 |
LY2N-J, DC24V |
PCS |
1 |
匯川 |
|
15 |
交換機 |
GW-9000-4505F-mini |
PCS |
2 |
國優 |
|
16 |
電位器 |
LA42DWQ-22 |
PCS |
1 |
天逸 |
|
17 |
編碼器 |
E6A2-CWZ5C 100P/R 0.8M |
PCS |
1 |
匯川 |
|
18 |
槽型光電 |
EE-SX674-WR |
PCS |
1 |
匯川 |
|
18 |
接近開關 |
E2B-S08KN02-WP-C1 2M |
PCS |
2 |
匯川 |
|
20 |
指示燈按鈕板 |
定制 |
PCS |
3 |
定制 |
|
21 |
接線端子 |
|
PCS |
1 |
國優 |
|
22 |
三角插頭 |
GNT-10 |
PCS |
1 |
公牛 |
|
