2025年6月5日

可編程控制器系統應用實訓考核平臺

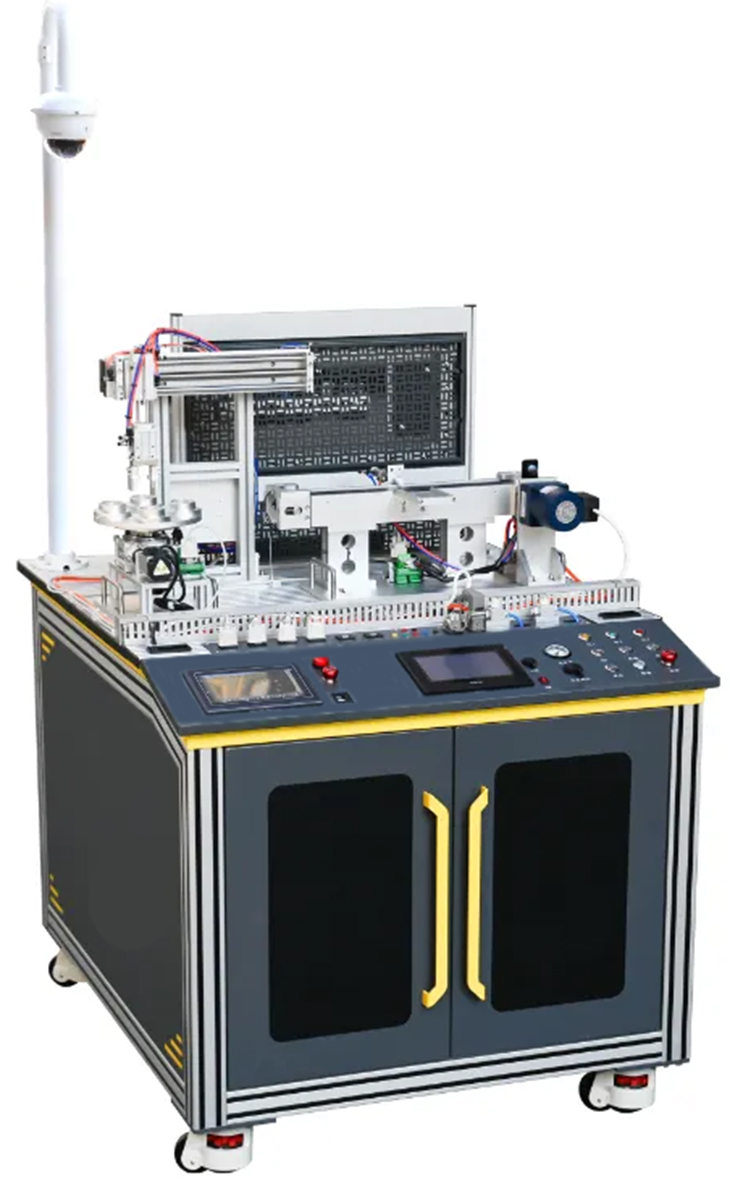

SBDQ-32可編程控制器系統應用實訓考核平臺

一、設備概述

可編程控制器系統應用實訓考核平臺、化設計，符合可編程控制器系統應用編程職業技能等級標準要求。系統融入機械傳動技術、電子電工技術、智能傳感技術、可編程控制技術、計算機技術、串口通信技術等先進制造技術，涵蓋機械制造與自動化、電氣自動化、機電一體化、機電設備維修與管理、物聯網、智能傳感、智能制造等多門學科的專業知識。根據考核要求可對設備進行升級，滿足可編程控制器系統應用編程職業技能等級標準的考核要求。

二、技能考核標準與功能模塊對照表

序號	名稱	功能模塊元器件	工作任務
1	基礎實訓模塊	端子排、PLC基礎控制模塊	1.輸入回路連接 2.輸出回路連接 3.外圍設備的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程
2	電氣安裝模塊	交流接觸器、繼電器	1.輸入回路連接 2.輸出回路連接 3.外圍設備的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程
3	外圍控制器套件	PLC、觸摸屏、步進、伺服、變頻器（品牌可選，具體詳見附表一）	1.外圍設備的連接 2.可編程控制器參數配置 3.人機界面參數配置 4.人機界面的編程
4	桁架機械手模塊	磁性開關、光電開關、氣缸、電磁閥	1.輸入回路連接 2.輸出回路連接 3.外圍設備的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程 6.人機界面編程 7.I/O 口連接的調試 8.人機界面的調試 9.簡單控制系統的調試
5	分揀模塊	變頻器、三相電機、光纖傳感器、光電傳感器、	1.輸入回路連接 2.輸出回路連接 3.變頻器的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程 6.人機界面編程 7.I/O 口連接的調試 8.人機界面的調試 9.簡單控制系統的調試
6	旋轉供料模塊	步進系統 伺服系統 減速器	1.輸入回路連接 2.輸出回路連接 3.步進、伺服系統的連接 4.可編程控制器基本邏輯指令編程 5.可編程控制器應用指令編程 6.人機界面編程 7.I/O 口連接的調試 8.人機界面的調試 9.簡單控制系統的調試

三、技術參數

1、輸入電源：AC380V±10% 50HZ

2、輸入功率：≤2 kw

3、工作環境：1）溫度： -10℃～+40℃ 2）相對濕度：≤90%（+20℃）

4、海拔高度：≤4000m

5、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

6、設備重量: 單臺設備約200 kg

7、單臺設備外形尺寸（長寬高）：1000mm×1200mm×2000mm

8、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、模塊功能介紹

4.1標準實訓臺:訓臺承重主體為鋁型材拼接而成，側封板為鈑金；為功能模塊的安裝提供標準的安裝接口。保證穩定牢固。預留有標準氣源和電氣接口安裝位置，根據模塊的使用情況進行功能的擴展。為功能模塊、功能套件提供穩定的電源。平臺上可牢固安裝多種多功能多應用模塊。實現模塊的自定義位置安裝，實訓臺內部用于模塊和工具存放。

4.2工件套裝:件套裝是實訓項目的工作對象，主要由黃色、綠色、紅色組成。根據實訓項目的不同可以單獨或組合使用工件套裝完成不同的作業流程。

4.3電氣接口套件 :配機電一體化功能模塊，為模塊提供穩定的電源和控制器資源（IO信號、網絡數據）。主要包含：電氣接口模塊、工業交換機、擴展模塊、接線端子等。接線端子包含通用接線端口和安全連接插座，適用于兩種方式的接線

4.4外圍控制器套件:過PLC和觸摸屏等器件的數據交互，完成對各功能模塊的控制。主要包括：可編程控制器（PLC）、觸摸屏、伺服系統、步進系統等組成。

4.5基礎實訓模塊:要由基礎PLC實訓模塊、網孔板、固定底板、快速電路連接器、接線端子、不銹鋼拉手等組成。用于PLC基礎邏輯指令，應用指令的編程練習。掌握簡單的PLC 編程控制相關技能。

4.6電氣安裝模塊（標配）主要由接觸器、繼電器、網孔板、固定底板、快速電路連接器、接線端子、不銹鋼拉手等組成。

用于電機控制系統的安裝設計，通過PLC輸入輸出控制，完成三相電機的正反轉控制。掌握簡單的PLC IO 控制相關技能。

4.7電氣安裝模塊（選配）主要由接觸器、繼電器、PLC、開關電源、伺服驅動器（模型）、變頻器（模型）、步進驅動器（模型）等組成。模型電路板上裝有指示燈，用于檢測線路連接是否正確，避免錯誤接線對器件造成損害，可以訓練學生的規范接線、提高對電路的熟悉程度。

4.8 旋轉供料模塊:主要由步進旋轉供料機構、旋轉臺、固定底板等組成。PLC發出控制命令控制步進電機將料盤旋轉到指定工位。學生可掌握步進控制系統在自動生產線中的應用和控制方法。實訓任務設計可以參考教學資源中實訓指導書里面的案例，用戶亦可自主進行應用拓展。

4.9 桁架機械手模塊:主要由氣缸執行機構、固定底板、快速電路連接器等組成。用于搬運旋轉供料模塊供出的工件一，通過伸縮氣缸、氣動夾爪進行夾料，并由氣動滑臺將工件一搬運到下一單元模塊。PLC通過數字量輸入輸出控制，完成零件的夾取與搬運控制。掌握簡單的PLC IO 控制相關技能。

可以與其他模塊進行組合，實現不同的實訓任務，實訓任務設計可以參考教學資源中實訓指導書里面的案例，用戶亦可自主進行應用拓展。

4.10 分揀模塊:主要由三相異步電機、傳送機構、底板等組成。通過獨立軸速度控制可以用于工件的分揀輸送，可以電氣安裝模塊進行配合實現電機的正反轉控制�？梢耘c其他模塊進行組合，實現不同的實訓任務，實訓任務設計可以參考教學資源中實訓指導書里面的案例，用戶亦可自主進行應用拓展。

4.11 工量具套件:主要包括：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗、內六角扳手、萬用表等組成，主要用于設備維保檢測。

4.12智能監控系統:對用戶實訓及考核過程進行監控，與計算機通訊，具有錄制存儲功能，供后期查驗，或?yàn)槠渌麑W(xué)生提供演示視頻。

序號	名稱	主要技術指標	單位	數量
1	標準實訓臺	整體尺寸1000mm×1200mm×800mm鋁鋼結構,帶滾輪（滾輪帶有剎車）桌面：由12條（20801000mm）mm鋁型材組搭而成；底部空間：用鈑金隔成AB2個空間A面由一個電氣安裝網孔板用于靈活的布置、安裝控制設備；B面是一個儲物空間用于存放模塊設備。	套	1
2	工件套裝	由3種綠、紅、黃三種物料組成	套	1
3	電氣接口套件	主要包含：電氣接口模塊、工業交換機、擴展模塊、接線端子等。	套	1
4	外圍控制器套件	PLC品牌可任選一種見附表一PLC可選系統配置	套	1
5	PLC基礎實訓模塊	主要由基礎PLC模塊、、固定底板、快速電路連接器、不銹鋼拉手等組成。	套	1
6	電氣安裝模塊	主要由網孔板、繼電器、接觸器等組成	套	1
7	旋轉供料模塊	規格尺寸：240mm×255mm×202mm 由步進旋轉供料機構、蝸輪蝸桿減速機、原點檢查傳感器、端子單元等組成。底板：采用（24020010）mm的鋼板，保證了設備的穩定行和水平度；底板上開有多個定位空，與桌面連接，保證了設備安裝的牢固，穩定。	套	1
8	桁架機械手模塊	規格尺寸：397mm×200.8mm×467.5mm 主要由氣缸執行機構、固定底板、快速電路連接器、不銹鋼拉手等組成。底板：采用（2609010）mm的鋁板，保證了設備的穩定行和水平度，同時降低了設備本身的重量，底板上開有多個定位空，與桌面連接，保證了設備安裝的牢固，穩定。	套	1
9	分揀模塊	規格尺寸：500mm×416mm×483mm 主要由三相異步電機、傳送機構、不銹鋼拉手、底板等組成。底板：采用（50023010）mm的鋁板，保證了設備的穩定行和水平度，同時降低了設備本身的重量，底板上開有多個定位空，與桌面連接，保證了設備安裝的牢固，穩定。	套	1
10	工量具套件	主要包括：螺絲刀、斜口鉗、尖嘴鉗、剝線鉗、內六角扳手、萬用表等組成	套	1
11	智能監控系統		套	1
12	氣泵		臺	1
