2025年3月25日變風量中央空調電氣實訓考核設備

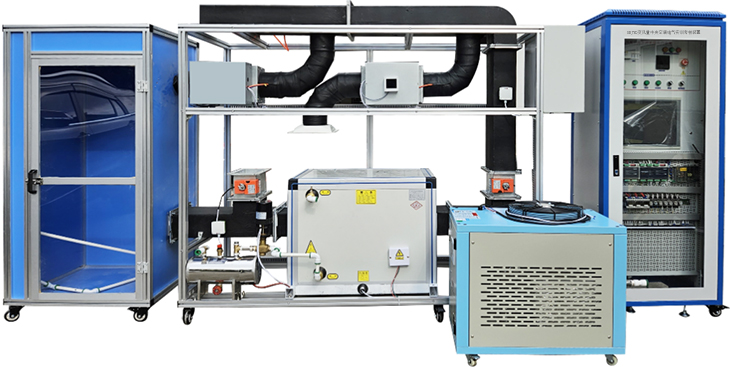

SBJYD變風量中央空調電氣實訓考核裝置

1、VAV是Variable Air Volume（變風量系統）的簡稱，在VAV系統 中有"全VAV變風量中央空調系統"和"半VAV變風量中央空調系統"在空氣調節系統，為了應對數十臺末端負荷的不同變化，當其它BOX房間風口溫度不變的、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求。稱全VAV變風量中央空調系統，簡單的改變主風管的關風量現實制冷、制熱量的增量或者減少,稱半VAV變風量中央空調系統，本系統采用半VAV變風量中央空調系統

2、變風量中央空調系統實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。

二、產品參數

（1）輸入電源：三相四線制～380V±10% 50Hz；

（2）工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；

（3）整機功率：≤15KVA；

（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準；

（5）框架材料選用鋁型材，表面噴塑，顏色為微機灰。

（6）換氣次數：換氣數：8～12次/小時

（7）外形尺寸：4000mm×1000mm×2000mm

三、產品功能：

實訓對象采用鋁型架制成，系統由制冷機組、媒水系統、空氣循環處理系統、供暖系統等組成。

1、可以完成變風量變頻調節實訓、監控系統編程調節實訓、PLC編程實訓、工業風速、溫度、濕度、壓力、流量傳感器數據采集實訓等。

2、裝置整體具有中央空調系統工程環境（采用VAV+風機盤管子+新風系統），采用市場主流變風量（VAV）控制技術控制主風管風量。

3、變風量進出風口通過保溫風道連接到模擬房間上面，模擬房間內安裝有風機盤管，風機盤管支持遠程DDC控制，可以根據房間設定溫度，進行變風量自動控制

4、機組采用熱泵機組，可以為變風量風柜和風機盤管提供7°冷水或50℃熱水，要求采用熱泵壓縮機調節制冷和制熱溫度。熱泵機組配套獨立控制器，可以實現監控控制和聯動控制。

5、集成一體化模擬量控制風閥執行器，配套工業級傳感風速、溫濕度傳感器，所有傳感器帶現場儀表顯示和遠程監控功能，依靠調節風閥來調節制冷制熱需求，通過PID算法調節供風量在最大與最小風量之間，維持區域溫度在用戶設定。

6、水系統配套電動調節閥，可以根據設定溫度進行PID自動控制。

7、風壓傳感器檢測到面風速變化時，控制器發出信號給模擬風閥執行器，通過改變風量閥門開度使面風速回到設定值。

8、監控系統配套有12寸人機交互界面，監控器有最大風量和最小風量功能。

9、系統采用靜壓傳感器實現變頻控制，可以根據開啟通風設備的數量變化自動調節風機頻率。

10、采用智能DDC控制系統，要求變風量VAV應用模式包括：自動模式、自動加熱模式、自動制冷模式、清晨預冷模式、夜間凈化模式和緊急模式，自動變風量調節模式、自動變水量調節模式、自動變閥門開度調節模式等多種組合調節模式。

11、媒水水系統：包括1臺媒水水泵閘閥、單向閥等組成

12、模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，組裝完后外型尺寸為900cm×800cm×1900cm，房間內部安裝有數顯溫度控制控器、等組成。

13、測量儀表、電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。

l 模式。

14、SBG2實驗室安全氣體保護模塊

1）實驗臺無線氣體保護模塊為實驗臺系統提供了實時、智能、科學的安全監控保護方案。本系統可以為用戶提供不間斷的在線監測，實時監控開關柜內的溫度、煙霧的變化趨勢，實現煙霧預警、溫度預警、火災預警、快速滅火的功能。

2）裝置通過實驗臺內部火災探測傳感器，監測配電系統中的線溫度、空間環境溫度、煙霧等有關電氣火災隱患的信號，實現數據在線測量、采集、分析與控制功能，帶有RS485 MODBUS通信接口，用于連接計算機監控系統，4G或等多種無線通信接口，實現無線網絡上傳至云平臺，在任意地理位置可通過PC或手機APP 查看現場數據并進行遠程控制。

*3）通過電(熱)啟動后，其自身高溫下吸收大量的熱，抑制燃燒反應。并高效吸收火焰中的燃燒自由基，達到化學抑制作用。滅火氣溶膠中的N2、CO2可以降低燃燒中氧濃度，通過物理、化學等多種滅火機理共同作用達到滅火目的。而滅火氣體中包裹著固體顆粒形成的氣溶膠，可以長時間懸浮、散布到各個角落，實現全淹沒的方式高效滅火。

4）可對線溫度、空間溫度和煙霧同時在線探測，確保防范電氣火災隱患。

5）具備采集實時數據、歷史曲線、事件記錄、趨勢分析等功能。

6）智能SBG2主機包括CPU主控單元、報警單元、通信單元和顯示單元。通過與現場的無氣體裝置連接，能精準的接收滅火裝置傳送過來的環境數據，通過運算分析，判斷是否超標，超標則進行聲光報警，智能SBG2主機PC用于顯示現場測量的實時教據，進行歷史數據査詢、系統時間設置、報警參數設置等操作，操作界面簡單、友好，采用掛壁式安裝方式。

7）數字處理技術，實時監控并顯示各配電箱柜環境狀態RS485通訊技術，實時、準確傳送運行參數和控制指令LORA、4G無線通訊技術。

8）高危預警報警、數據智能分析、智能參數設定、遠程啟動智能滅火裝置。

9）系統自檢、網絡巡檢功能聲光報警功能報警、故障記錄存儲、查詢功能。

11）監控點數Rs485點數:256、4G點數:無限制、報警方式：聲光報警，報警聲音≥70dB。

10）存儲記錄≥1萬條有線通訊方式RS485有線通訊距離<500m無線通訊方式、4G無線通訊距離4G實現無線網絡上傳至云平臺，在任意地理位置可通過電腦或手機APP查看現場數據或進行遠程控制。

11）工作電壓：DC24、觸發方式：熱敏線超溫、煙霧報警、遠程啟動、手動按鈕

12）保護容量： 0.1G/秒:100g、保護空間： 0.1G/1m? 。

13）噴放時間： 10s、滅火密度： 100g/m?~130g/m?。

14）啟動方式:超溫自啟動(當布置在防護空間內的火情探測線任意一點溫度超過170℃時)，遠程啟動。

五、部分實訓項目

l AV空調認知與運行

項目一、空調系統流程與設備認知訓練

項目二、空調繼電接觸控制技術訓練

項目三、空調控制系統硬件認知訓練

項目四、監控原理與值機運行訓練

水空調空調認知與運行

項目一、中央空調水系統空調系統流程與設備認知訓練

項目二、中央空調水系統空調接觸控制技術訓練

項目三、中央空調水系統空調控制系統硬件認知訓練

項目四、中央空調水系統空調監控原理與值機運行訓練

VAV空調調試與診斷

項目五、 VAV空調系統調試與測試訓練

項目六、VAV空調控制系統硬件調試訓練

項目七、 VAV空調系統工藝運行調試訓練

項目八、VAV變定壓實驗PID運行實驗

項目九、VAV風量變頻壓實驗PID運行

項目十、VAV水閥壓實驗PID運行

項目十一、DDC控制原理運行

六、變風量中央空調電氣實訓考核裝置主要配置表

序號	名稱	主要部件、器件及規格	數 量	備注
1	中央空調實訓平臺	控制對象外形尺寸約為：1800mm×1200mm×1996mm，要求采用不銹鋼架設計，變風量風柜和風道安裝到實訓臺架上面。	1套
2	模擬房間	采用工業標準鋁合金型材，配套鈑金結構，為保證調節工況穩定性，房間內部要求采用保溫設計，內部安裝有LED節能燈，房間大小1200mm×1200mm×2200mm	1套
3	電氣控制柜	長×寬×高：600mm×500mm×1900mm，正反面開門，雙工位設計。	1套
4	型材電腦桌及計算機	外形尺寸：563mm×600mm×1065mm，品牌計算機一臺	1套	自備
5	新風系統	配套有新風系統，開度70	1套
6	DDC控制系統	采用中央空調變風量專用控制器，自帶24路通用數字量、模擬量通用輸入輸出接口，主要用于控制變風量系統	1套
7	PLC控制系統	主要用于風機	1套
8	VAV變風量風柜	尺寸：1200600800MM。風量：1800。制冷量：5000W 水流量：2T	1套
9	熱泵主機	制冷時出水溫度7度，回水溫度12度制熱時出水溫度50度，回水溫度40度智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏）	1套
10	比例流量調節閥		1套
