2025年6月25日傳感器與測控技術創新實訓平臺

SBCGQ-03型傳感器與測控技術創新實訓平臺

一、概述

傳感器與測控技術創新實訓平臺、通過傳感器實訓、單片機實訓，使學生了解各種傳感器的結構、原理，掌握各種傳感器在工農業生產、科學研究、家用電器、機電設備中的應用，掌握單片機、傳感器在工業綜合控制系統的作用和應用。達到能夠分析測控系統工作原理、能夠設計簡單測控系統的目的。體現理論到實踐，再由實踐到理論的過程，突出實際技能的培養。為學生進一步學習深造以及從事與自動測量、自動控制系統的分析與設計等工作打下良好的基礎。

傳感器與測控技術創新實訓平臺、傳感器技術，作為當今世界備受矚目的高新技術之一，與通信技術、計算機技術共同構成了信息產業的三大支柱。其發展水平已成為衡量一個國家科技實力的重要標準。隨著科技的日新月異，傳感器的應用已經滲透到我們生活的方方面面。為了讓學生們能夠深入了解和掌握傳感器技術，我們將通過豐富的教程和實驗課程，引導他們逐步探索傳感器的奧秘，從基礎特性到深入應用，全方位提升學生的傳感器技術知識水平。

傳感器與測控技術創新實訓平臺、傳感器與檢測技術實驗室設備不僅滿足了應用型人才培養的教育需求，還是實驗教學的重要場所。這里不僅適合自動化、電子技術與機電技術等專業的實驗教學，更承擔著多項任務，企業員工技術培訓以及技能比武等。

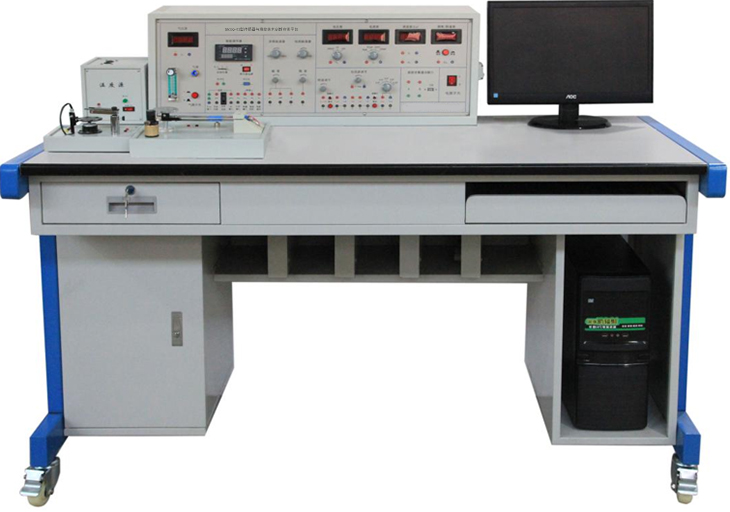

參考圖

二、實訓桌：

1.桌面要求采用高絕緣度、高強度、耐高溫的高密度板，電腦桌連體設計，實驗桌面上預留顯示器或示波器安放位置，下方提供一體化柜子和一體化電腦主機架，用于放置實訓模塊數據采集主機，提供抽屜兩個用于放置傳感器、連接導線、常用維修工具及輔件，提供推拉式鍵盤托盤，用于放置鍵盤。

2.實驗桌具有接地、漏電保護、采用高絕緣的安全型插座，安全性要求符合相關國家準。

3.實驗桌主體要求采用1.2mm鐵質噴塑，桌子底腳用帶剎車萬向輪，方便移動及固定。

三、技術條件要求：

1、工作電源：單相三線220VAC/50Hz

2、整機容量：＜0.5kVA

3、尺寸1600mm×750mm×1250mm（長×寬×高）；

四、實訓項目

1、常規傳感器基礎實驗

1）金屬箔式應變片-單臂電橋性能實驗

2）金屬箔式應變片-半橋性能實驗

3）金屬箔式應變片-全橋性能實驗

4）金屬箔式應變片：單臂、半橋、全橋比較

5）金屬箔式應變片的溫度影響實驗

6）移相器實驗

7）相敏檢波器實驗

8）應變式傳感器應用-電子稱

9）T型熱電偶的原理應用

10）差動變壓器（互感式）的性能

11）差動變壓器（互感式）零點殘余電壓的補償

12）差動變壓器（互感式）的應用-振幅測量

13）差動變壓器（互感式）的應用-電子稱

14）電渦流傳感器的靜態標定

15）被測體的材料對電渦流傳感器特性的影響

16）電渦流傳感器的應用-振幅測量

17）電渦流傳感器的應用-電子稱

18）霍爾傳感器的直流激勵特性

19）霍爾傳感器的應用-電子稱

20）霍爾傳感器的交流激勵特性

21）霍爾傳感器的應用-振幅測量

22）磁電式傳感器的性能

23）壓電式傳感器的動態響應實驗

24）差動變面積式電容傳感器的靜態及動態特性

25）擴散硅壓阻式壓力傳感器實驗

26）光纖位移傳感器靜態實驗

27）光纖位移傳感器測量振動實驗

28）光纖位移傳感器測速實驗

29）PN結溫度傳感器測溫實驗

30）熱敏電阻演示實驗

31）氣體流量的測定實驗

2、可完成傳感器拓展實驗

1）Pt100熱電阻測溫特性

2）氣敏（酒精）傳感器實驗

3）濕敏傳感器實驗

4）光敏電阻特性實驗

5）光敏二極管的特性實驗

6）光敏三極管特性實驗

7）紅外傳感器實驗

8）超聲波位移測量實驗

9）磁阻式傳感器實驗

3、虛擬儀器技術的實驗

1) Labview軟件的基本認識

2) Labview軟件的編程練習--直流電壓發生與直流電壓表的顯示

3) Labview軟件的編程練習--波形發生器與示波器

4) Labview軟件的編程練習--仿真信號頻譜分析儀

5) 虛擬示波器

4、傳感器及檢測技術虛擬現實仿真項目

1、應變?nèi)珮蚍Q重實驗

2、壓阻測壓力實驗

3、差動變壓器性能實驗

4、差動變壓器測位移實驗

5、光電轉速測量

6、電容傳感器測位移實驗

7、霍爾傳感器測位移實驗

8、光纖傳感器測位移實驗

9、電渦流傳感器測位移實驗

10、壓電傳感器測振動實驗

11、光纖傳感器的測速實驗

12、集成溫度傳感器的溫度特性實驗

13、霍爾測速實驗

14、轉速控制實驗

15、電渦流傳感器的位移特性實驗

五、產品技術參數

1、實訓裝置組成：裝置由實驗臺、一層鋁合金框架、電源儀表模塊、傳感器母板、相應實驗實訓模塊、數據采集及處理軟件和實驗導線組成，電源儀表模塊可安裝在鋁合金框架上，傳感器母板為獨立模塊平放在實驗桌上，實驗桌的抽屜和儲物柜可存放實驗導線、配件和實驗?zāi)K。

實驗操作面板要求采用3mm厚高強度絕緣材料雕刻絲印。基于實驗操作的人身安全性考慮，要求所有掛箱的箱體及面板均采用非金屬絕緣材料,不采用金屬材料的箱體及面板。

2、氣動源及壓力表模塊

（1）氣動源：壓力范圍≥0-50kpa；

（2）數字壓力表：測壓范圍不小于0-999.9kpa，測量精度奴低于0.5級。

（3）流量計:玻璃轉子氣體

3、直流智能儀表模塊

（1）要求該儀表包含直流電壓表和直流電流表2只儀表，儀表測量精度不低于0.5級，不低于四位半的數字顯示，具有超量程保護功能。

（2）直流電壓表：測量范圍不小于0～750V，設有200mV、2V、 20V、200V 、750V五檔量程，切換模式包含手動和自動選擇。

（3）直流電流表：測量范圍不低于0～3A, 設有2mA、20mA、200 mA、3A四檔量程，切換模式包含手動和自動選擇。

4、直流電源及振蕩源模塊

（1）直流穩壓電源：每臺至少四組直流穩壓電源，可調電源＋2V～＋24V；固定輸出電源±15V、+5V；五檔輸出八種直流穩壓線性電源，輸出電壓±2V～±10V（最大電流1.5A），有短路保護功能。

（2）音頻振蕩器：要求輸出頻率范圍不低于0.4kHz-10kHz連續可調，輸出Vp-p為不低于0～20V連續可調，有180°、0°反相兩組輸出，最大輸出電流不低于0.5A。

（3）低頻振蕩器：要求頻率范圍不低于1Hz-30Hz，Vp-p范圍不低于0-20V，最大輸出電流不低于0.5A；

（4）頻率表/轉速表：要求頻率測量范圍不低于0-9999Hz，轉速測量范圍不低于0-9999rpm，不低于四位的數字顯示，測量精度為不低于0.5級。

5、差動放大器I模塊

該電路為典型的儀用放大電路。

6、差動大器II模塊

該模塊放大器為可調的同相輸入放大器，增益為1-5倍。

7、電容傳感器實驗?zāi)K

該模塊由高頻振蕩、放大器和雙T電橋組成。

8、壓電傳感器及電橋?qū)嶒?yàn)?zāi)K

該模塊由全橋、半橋和電荷放大電路組成。

9、電渦流傳感器實驗?zāi)K

該模塊為調頻調幅測量電路，輸出電壓≥|8|V。

10、光纖傳感器實驗?zāi)K和光纖傳感器

該模塊由紅外發射、接收管及信號處理電路組成。

11、移相、檢波及低通實驗?zāi)K

該模塊由移相器、相敏檢波器和低通濾波器電路組成。

12、傳感器母板

傳感器母板上安裝各種實驗傳感器及其所對應的機械構件。

1）懸臂梁、測微頭：要求采用雙平行式懸臂梁，梁端裝有磁鋼、激振線圈和可拆卸式螺旋測微頭，通過測微頭和振動源，可進行壓力位移與振動實驗。

2）加熱器：輸入電壓Uin不小于0～5V，溫度可達高于環境溫度30℃左右。

3）轉動源：電機輸入電壓Uin不小于0～12V，轉速調節范圍不小于0～3000rpm。

4）振動源：為激振線圈和磁鋼組成，為差動變壓器、電渦流傳感器、霍爾傳感器、光纖位移傳感器等振動實驗提供振動源。

5）應變片及檢測機構：由壓力傳感器和托盤構成，壓力傳感器的上下梁各貼有2個金屬箔應變片，應變片阻值≥350Ω，最大量程1kG。

6）差動變壓器：由透明空心變壓器和可移動的鐵芯組成，空心變壓器由1個初級、2個次級線圈繞制而成。

7）電渦流傳感器：由線圈與金屬渦流片組成，振蕩幅度不低于0～15mm。

8）霍爾傳感器：由霍爾片和環形磁鋼組成，振蕩幅度不低于0～±7.5mm，傳感器輸入和輸出內阻不小于240Ω～550Ω。

9）熱電偶：測量范圍不低于-200～+350℃。

10）電容式傳感器：由4組電容定極板和3組電容動極板組成的可變電容，位移幅度不小于0～±7.5mm。

11）熱敏電阻：常溫下（25℃）阻值為10kΩ。

12）光纖傳感器測量機構：由FT-420-10型光纖傳感器和紅外線發射與接收安裝機構組成，可應用于位移、振動、壓力和速度等非電量的檢測。

13）壓阻式傳感器測量機構：由差壓傳感器和安裝機構組成。傳感器采用X型工作片，具有溫度自動補償功能。其輸入內阻不小于450Ω，輸出內阻約1kΩ左右，主要用于壓力的測量。

14）壓電傳感器：由壓電陶瓷片和銅質量塊組成。

15）PN結：采用二極管為測溫傳感器。

16）磁電式傳感器：由線圈和磁鋼組成，可將機械能轉換成電信號，內阻約25Ω，靈敏度不低于0.5V/m/s。

13、溫度PID控制儀表模塊

用于完成溫度閉環實驗

14、溫度源和溫度傳感器模塊

溫度源溫度小于120℃，完PT100鉑熱電阻傳感器等實驗。

15、溫度傳感器實驗?zāi)K

該模塊由全橋、半橋和儀用放大電路組成。

16、氣敏傳感器實驗?zāi)K

要求該模塊由氣敏傳感器和其信號處理電路組成。

17、濕敏傳感器實驗?zāi)K

要求該模塊由濕敏傳感器和其信號處理電路組成。

18、光敏傳感器實驗?zāi)K

要求為光敏傳感器的信號處理電路。

19、光敏傳感器支架和光敏傳感器

要求該支架給光敏傳感器實驗提供一個封閉的空間，在模塊上有一個可調電壓源，通過改變光源的電壓值，可以得到實驗要求的光照強度。

20、紅外遙控實驗?zāi)K

要求本模塊由51單片機控制，紅外接收管（光敏二級管）IR接收，配合遙控器發射數據，經STC51單片機處理，控制模塊上的LED燈指示。

21、超聲波測距實驗?zāi)K

要求該模塊超聲波發生源、超聲波的發送和接受、超聲波信號的處理電路和計數顯示電路組成，本模塊可實0.35m-10m距離的測量。

22、磁阻式傳感器實驗?zāi)K和磁阻式傳感器。

要求磁阻式傳感器為磁場強度檢測傳感器。采用磁阻三端差分輸出電路，由集成運算放大電路實現磁阻式傳感器的信號處理電路，用于磁電式傳感器的性能實驗。

23、虛擬儀器

要求虛擬儀器模塊可實現實驗波形的實時采集和信號輸出，采用USB2.0接口與上位機進行通訊，可實現高速數據傳輸。其功能：

符合操作習慣的數字存儲示波器，電壓檔位V/DIV 5V-25mV8檔可調，頻率 T/DIV 2S-5uS18檔可調，數字顯示幅值和頻率，光標定位，波形數據的存儲等；

獨立雙通道16bit分辨率，1Msps實時采樣，模擬量輸入；

8路 12bit，200ksps模擬量輸入；

2路12 bit D/A模擬量輸出,0-10V標準信號；

8路數字量輸入/8路數字量輸出,TTL電平；

軟件: 采用LabView虛擬儀器圖形化編程軟件。

六、綜合設計訓練項目：

(一)圓度測量儀的設計及制作

圓度測量儀功能：輸出PWM波驅動直流減速電機旋轉，帶動被測圓旋轉，電感式位移傳感器測量相應角度的被測圓半徑，并在液晶屏上顯示測量結果。

1、硬件組成要求：

整個系統要求采用STM32F103核心板、H橋PWM輸出直流減速電機驅動板、ADS7950串口A/D轉換電路板、多功能萬用板、液晶顯示和鍵盤電路、圓度儀傳感器測量電路、圓度儀檢測機構和電源等部分組成。

各模塊功能要求如下：

1）STM32F103核心板：片內資源豐富，512K Flash，64kRAM；3個12位模數轉換器；2通道12位D/A轉換器；12通道DMA控制器;11個定時器；5個USART接口；3個SPI接口；用扁平帶方式方便與外圍電路連接。

2）H橋PWM輸出電路：該電路為H橋PWM輸出電路，CPU可以同時輸出四組脈沖信號，經過隔離后，由雙路全橋PWM電機驅動器驅動電機，該芯片有過熱保護，和故障檢測功能。

3）串口A/D轉換電路：此模塊要求由模擬信號輸入電路、外圍電路、數字信號輸出電路組成，其中輸入部分有放大和偏置功能，功能腳及數字輸出由PMOD口引出�？赏ㄟ^跳線帽調節輸入的單雙極性�？筛鼡Q擴展成8通過模擬量輸入。

4）液晶顯示和鍵盤電路：該模塊要求包括2塊液晶屏、查詢式鍵盤和矩陣式鍵盤。該線路板配合核心板可以完成液晶的顯示實驗、查詢式鍵盤和矩陣式鍵盤實驗。

2、軟件功能要求：

1）含有歡迎界面，系統菜單、參數設定、圓度測量、手動測量、自動測量和數據回看等軟件功能。

2）提供的技術資料、元器件及器材完成圓度測量儀的設計、裝調和技術文件撰寫任務，學生可自行設計安裝并具有二次開發編程功能。

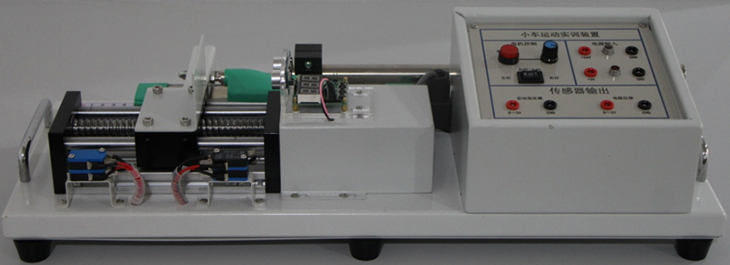

（二）運動小車稱重計費實訓裝置設計與制作（整個實驗室配1套）：

1、設備硬件組成和功能要求：要求系統由運動小車、直流減速電機（12V、100r/s）、稱重平臺、電容測距傳感器、傳感器支架、限位開關、指示燈、主、從動輪等組成。稱重平臺由力傳感器和稱重臺板組成�？刂破靼C(jī)箱、面板、STM32F103核心板、液晶顯示和鍵盤電路、H橋PWM輸出電路、ADS7950 串口A/D轉換電路、傳感器測量電路、配件。要求通過面板上鍵盤實現車輛稱重計費系統設置、測量和計費功能。

2、軟件功能要求：軟件功能要求含登錄界面、系統菜單、系統設置、手動模式、自動模式、數據回看等功能；系統設置：要求含有系統設計和費率設備功能；手動和自動模式含時間設置、重量和計費功能。

數據回看功能：自動將液晶屏上顯示的所有數據保存，以供數據回看時使用，支持不少于5組數據回看功能。

手動模式功能：要求實現人工控制小車運動和計費等功能，并具有聲音提示功能。

自動模式功能要求：實現小車自主運動和計費等功能，具有聲音提示功能，要求能夠通過控制面板上指示燈的亮度標定出小車距稱重區中心線的距離。

3、設計和制作要求：

1)要求投標商提供的設備原理圖，供學生完成"H橋驅動電路"等線路設計；

2)根據原理圖和印制電路板約束條件，利用Altium或Protel軟件繪制印制電路板圖；

3)完成給定的STM32F103核心板和傳感器測量電路的焊接裝配任務；

4)利用提供的機箱完成控制器的裝配，包括開關、插座、電路板、顯示屏等零部件的安裝和接線；

5)利用提供的車輛稱重計費裝置，完成車輛稱重計費系統的軟硬件調試，使其達到規定功能要求和技術指標；

（三）光伏發電跟蹤器的設計與制作（整個實驗室配1套）

1、原理設計要求

由于太陽位置隨時間而變化，使得光伏發電系統的光伏電池光照強度不穩定，不能充分利用太陽能資源。光伏發電跟蹤裝置可以使光伏電池始終跟蹤太陽的運動軌跡，從而提高發電效率達35%左右，具有很高的實用價值。光伏發電跟蹤器要求實現對自動跟蹤光伏發電裝置的控制。

2、系統功能要求

要求通過光伏發電跟蹤器相關參數設置，可以實現光伏電池瞬時功率測量，發電量測量，太陽光模擬跟蹤功能。要求可切換發電模式和跟蹤模式。

發電模式要求：

系統處于發電模式運行過程中，手動調節模擬電壓和電流電位器，瞬時功率和發電量應該能夠同步變化。按下停止鍵，除了時鐘正常運行外，瞬時功率和發電量保持停止鍵按下前的數值不變。要求提供發電模式下液晶顯示屏顯示信息圖。

跟蹤模式要求：

在發電模式下，按下停止鍵后，接著按下模式選擇按鍵，系統進入跟蹤模式。顯示屏第二行顯示：模擬跟蹤，第三行顯示跟蹤時間，顯示格式：跟蹤時間：□□.□S，要求顯示的信息位于第二行和第三行，居中顯示。順次撥動光伏發電裝置中模擬太陽光位置的按鍵，電機開始跟蹤時從0.0S開始計時，系統自動尋找光源。執行機構運行到正確位置后，電機停留在該位置，跟蹤時間停止計時。要求提供跟蹤模式顯示信息示意圖。

3、硬件組成要求：

光伏發電跟蹤器要求由光敏檢測電路、ADS1118串口A/D轉換電路、單片機（MSP430F5438或者STM32等）電路、直流減速電機、液晶顯示與鍵盤電路、DRV8412全橋PWM驅動電路以及模擬太陽能板等幾部分組成，通過光敏檢測電路的感應可實現對光源的自動跟蹤。

4、軟件資源庫：

1、數字化傳感器及智能檢測分析虛擬現實仿真教學軟件

1.1、系統要求

傳感器及檢測技術虛擬現實仿真教學軟件可滿足本科、高職院校開設的《傳感器技術與應用》、《傳感器與檢測技術》、《自動檢測技術》等課程的虛擬仿真實驗教學。本軟件作為傳感器實驗相關系列教學輔助類軟件，是一個創新型的仿真軟件，能在3D環境中進行虛擬設備的仿真教學。本軟件具有獨立性、不受實驗裝置以及地域限制的優點

軟件中對設備的整體架構進行1:1比例的建模，將被測體、各種傳感器、激勵源作為一個整體，處理電路等部分作為另一個整體，兩者之間通過二號導線連接，組成了一個完整的測量系統，可對各種不同傳感器及其測量

系統有直觀而感性的認識，配合可拆卸的傳感器，在軟件中完成課程對應的實驗項目。

1.2、功能要求

1）項目化教學案例：針對傳感器課程教學的需求，精心設計了10余種典型的傳感器的教學案例；

2）實驗數據及結果的真實性：軟件設計中涉及到的實驗數據，都是實驗儀的實測數據，保證了實驗數據的真實性。用戶在經過軟件的模擬學習后，可在硬件實驗儀平臺上進行實驗數據的實測及驗證；

4）軟件內容，每個實驗均設計了實驗?zāi)康�、�?shí)驗原理說明、實驗設備、實驗內容包括具體的實驗電路，以及實驗導線的連接，具體實驗操作過程，并帶有實測的實驗數據。

1.3、軟件技術參數

1）軟件界面：

隱匿式菜單或工具條：軟件界面上看不到菜單、功能圖標，全部用于顯示場景和虛擬設備，以保持界面的純凈，菜單或工具條可隱藏及顯示；

整屏展示：使用完整的屏幕顯示場景，而不是將屏幕切割成若干區域；

2）部件認知

引出線：引出線將同時顯示各部件名稱；

3）虛擬裝備：

虛擬傳感器設備：外形尺寸與真實的傳感器實驗設備完全相同，擁有高度逼真的外觀。表面可見結構、零部件與真實設備一致；虛擬場景：軟件啟動后，即進入逼真的實驗室環境，其中包括: 金屬應變式傳感器、熱電偶(熱電式)傳感器、差動變壓器、電感螺管式傳感器、電渦流位移傳感器、霍爾式傳感器、壓電加速度傳感器、磁電傳感器、電容式傳感器、壓阻式壓力傳感器、光纖傳感器等，營造出真實的實驗氛圍；

4）教學功能：

項目化案例教學：可直接用于仿真實訓。即學即練：可選擇不同的實訓項目，一步步演示傳感器的真實操作實驗步驟，并同步伴隨語音操作說明；

5）加密方式：提供注冊文件及網絡密碼等加密方式；

6）系統配置：可以對軟件一些參數進行配置，例如可通過系統配置功能開關語音提示；

7）自主開發：所有能夠由用戶自定義的參數均應向用戶開放，如所有的說明文字、配置參數均應采用EXCEL表或TXT文件驅動，甚至一些軟件功能參數也可用EXCEL表驅動；

為了保證產品質量和后續軟件升級服務，避免軟件版權糾紛，要求標書文件中提供數字化傳感器及智能檢測分析虛擬現實仿真教學軟件著作權證書掃描件。

七、配置清單：由運動小車、直流減速電機（12V、100r/s）、稱重平臺、電容測距傳感器、傳感器支架、限位開關、指示燈、主、從動輪等組成。稱重平臺由力傳感器和稱重臺板組成�？刂破靼C(jī)箱、面板、STM32F103核心板、液晶顯示和鍵盤電路、H橋PWM輸出電路、ADS7950 串口A/D轉換電路、傳感器測量電路、配件。
