2025年6月13日五軸加工中心、智能高速五軸五聯動數控加工中心

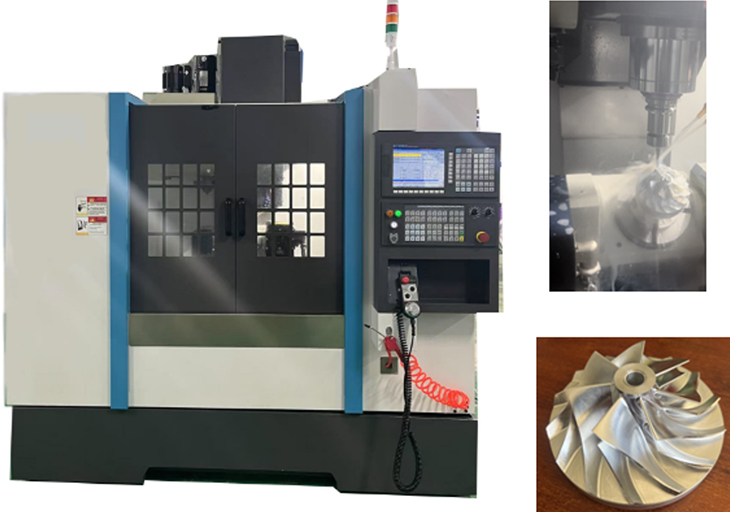

SB-V6型智能高速五軸五聯動數控加工中心

一、主要結構及特點

五軸加工中心、智能高速五軸五聯動數控加工中心、機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；

立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；

1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；配以導油結構，實現了油水分離；并對吊裝鏟運進行了合理安排。

2、立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。

3、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

4、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

5、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

6、三軸進給系統均采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；

7、三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

8、滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。

11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚�，整體新穎美觀、可靠實用。

12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。

13、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

二、設備用途及適應性

五軸加工中心是現代化數控加工機床，采用廣州數控GSK數控系統，配機械手式圓盤刀庫可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。

機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。Z向為貼塑-淬硬導軌組合，確保垂直方向的穩定性。

主軸傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以聯軸器直聯，效率高，背隙小。

三、機床主要技術參數

主要技術名稱	主要技術參數
工作臺尺寸	850×400mm
左右行程（X軸）	660mm
前后行程（Y軸）	400mm
上下行程（Z軸）	480mm
X、Y、Z軸快移速度	15/15/12m/min
主軸最高轉速	8000r/min
刀柄形式	BT40
最大切削進給速度	10000mm/min
T形槽數×槽寬	3×14mm
T形槽間距	110mm
主軸端部到轉盤臺面距離	100-580mm
主軸中心至立柱距離	448mm
最小設定單位	0.001mm
重復定位精度	≤±0.0075mm
定位精度	≤±0.01mm
主軸電機	(3.7/5.5kw/30min)
4/5軸轉盤最大承重	（水平）40kg、（垂直）30kg
最大工件直徑	190mm
工作盤直徑	170mm
盤面高	215mm
基準孔	D50H7
盤面十字T型槽寬度	12mm
重復精度	±7sec
回轉軸角度	360°
傾斜角度	+120°～-30°
回轉軸最高轉速	30rpm
傾斜軸最高轉速	20rpm
傳動方式	滾子凸輪
轉臺整體重量	150kg
轉臺鎖緊方式	氣壓
氣源壓力	6-8kgf/cm²
刀庫形式/數量	圓盤機械手式/16把
機床外形尺寸	2190×1970×2500mm
重量	2600kg
數控系統	GSK25iM（總線控制）五軸五聯動/RTCP刀尖跟隨功能

四、關鍵配套件

· 主軸單元：臺灣健椿

· 主軸同步帶輪：美國蓋茨

· 絲杠軸承：日本NACHI（型號：25TAC62B）

· 滾珠絲杠：臺灣銀泰PMI或臺灣上銀

· 直線導軌：臺灣銀泰PMI或臺灣上銀

· 刀庫形式：臺灣方冠或臺灣岡田或臺灣首輪

· 五軸伺服電機：隨系統原裝

· 滾珠絲杠專用精密螺母：SWT

· 氣動元件：臺灣亞德客

· 聯軸節：臺灣宏旺

· 潤滑系統：大麥田

· 氣動元件及壓力檢測開關：臺灣亞德客

· 主要電氣元器件：法國施耐德

· 鈑金：三維軟件設計精密鈑金（外表靜電噴塑處理）

五、機床精度標準

GB/T 39953-2021 《加工中心檢驗條件》

六、主軸傳動系統

·主軸電機為伺服電機，功率強勁。

·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。

·主傳統為伺服電機通過同步內齒帶和同步帶輪傳動到主軸上。

七、進給系統

·三軸為交流伺服電機。

·三軸能實行平穩的快速移動速度。

·數控系統最小設定與移動單位：0.001mm。

八、刀庫

·刀庫形式：圓盤機械手式

·刀庫容量：16把

·刀具型式：BT40

九、機床結構

·主軸具有高剛性結構。

·立柱"人"型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。

·機床X、Y向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。

·機床Z向為貼塑-淬硬導軌組合，確保垂直方向的穩定性。

·三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。

·自動換刀結構，動作平穩。

·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。

十、機床防護

·機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。

·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。

·機床噪聲：符合國家標準〈75db。

·電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。

十一、潤滑系統

·采用自動集中潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。

序號	名稱	規格及標記	數量	備注
1	銑夾頭刀柄	BT40-ER32	2把	隨機
2	卡簧	6.8.10.12mm	各1	隨機
3	立銑刀	6.8.10.12mm	各1	隨機
4	主軸單元	BT40	1套	裝在機床上
5	增壓打刀缸		1套	裝在機床上
6	冷卻泵		1套	裝在機床上
7	潤滑系統		1套	裝在機床上
8	氣動系統		1套	裝在機床上
9	機床配套墊鐵		1套	隨機
10	數控銑刀換刀座及換刀扳手		1套	隨機
11	工具箱內含維護扳手、螺絲刀等		1只	隨機
12	機床檢測說明書及合格證		1本	隨機
13	數控系統用戶說明書	GSK-25i	1套	隨機
