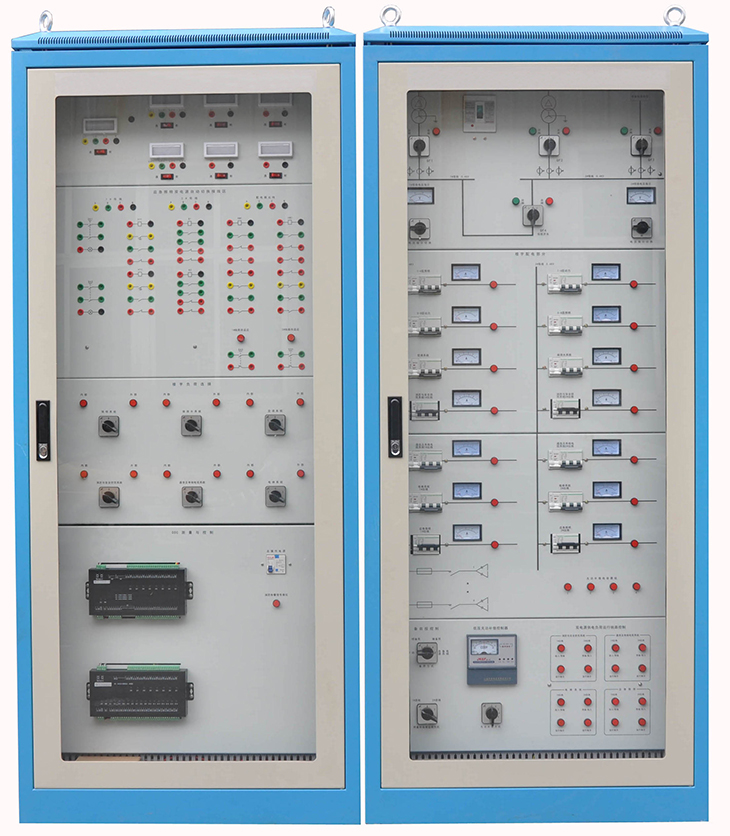

SBLYGZ-1樓宇供配電系統實訓裝置（LON總線型）

一、系統概述

樓宇供配電系統實訓裝置能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。樓宇供配電系統實訓裝置能滿足"智能建筑"、"建筑電氣"、"樓宇自動化"等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。

二、系統特點

1.采用樓宇中典型供配電形式

2.采用DDC采集控制模塊實現對配電系統中各類數據的采集與開關控制

3.采用先進LonWorks總線通信協議組網，具有典型的代表性

4.配備上位機監控系統，可實時監控供配電網絡結構

三、技術參數

1.輸入電源：三相四線～380V±10% 50Hz

2.環境溫度：-10℃～+45℃

3.裝置容量：＜5kVA

4.安全保護：具有漏電保護

四、實訓項目

1.儀表設備實訓項目

(1)常用配電設備認知與應用

(2)電量傳感器認知與應用

2.線路安裝、調試和運行

(1)智能建筑的供電運行線路組建與操作

(2)典型樓層配電運行線路組建與操作

(3)供配電系統中運行線路狀態的現場監測、抄表和控制

3.供配電自動化設備認知和運行控制

(1)備自投聯動運行控制和調試

(2)應急電源配電線路運行和聯動控制

(3)配電線路功率因數補償運行控制

4.供配電系統綜合控制運行

(1)供配電監控系統運行調度

(2)與消防自動報警系統的聯動控制

五、基本配置

1.控制屏柜

由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。

2.下位機系統

下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。

3.上位機監控系統

配備監控系統軟件，實現對供配電系統的遠程監控，實現斷路器的消防聯動控制，各線路電量參數的監視。

樓宇供配電系統綜合實訓裝置（LON總線型）
供配電部分
序號	名稱	規格型號	單位	數量	備注
1	塑殼斷路器	HUM1-63L-40A 3P	只	1
2	漏電開關	DZ47LE32 10A 1P+N	只	1
3	指示燈	直徑16mm，圓頭 AC220V 紅	只	42
4	指示燈	直徑16mm，圓頭 AC220V 綠	只	4
5	帶燈按鈕	直徑16mm，圓頭 AC220V 紅，自鎖	只	8
6	按鈕	直徑16mm，圓頭紅，自鎖	只	3
7	萬能轉換開關	LW8，自復位型3檔	只	4
8	萬能轉換開關	LW8，電壓切換	只	2
9	萬能轉換開關	LW8，5檔	只	1
10	萬能轉換開關	LW8，3檔	只	7
11	萬能轉換開關	LW8，5檔	只	1
12	無功補償控制器	JKL5CF 4組、單相	只	1
13	電力電容	1uF/450V	只	2
14	電力電容	2.2uF/450V	只	1
15	電力電容	4.7uF/450V	只	1
16	電壓表	85L17 450V	只	2
17	電流表	85L17 1A	只	5
18	電流表	85L17 5A	只	5
19	電流表	85L17 10A	只	4
20	微型斷路器	HUM18-63 3P	只	14
21	輔助觸頭	HUM18-F	只	14
22	分勵脫扣器	HUM18-FL	只	10
23	光字牌	AC220V	只	6
24	法蘭電阻	1000Ω/100W	只	1
25	法蘭電阻	500Ω/200W	只	2
26	法蘭電阻	700Ω/250W	只	2
27	法蘭電阻	1000Ω/75W	只	2
28	法蘭電阻	300Ω/150W	只	2
29	電感	950mH/0.45A	只	1
30	電感	1000mH/0.4A	只	1
31	電感	1100mH/0.25A	只	2
32	電感	1300mH/0.5A	只	2
33	電感	1400mH/0.3A	只	2
34	透明中繼	220V，14腳	只	2
35	時間繼電器	JSZ3 220V通電延時10S	只	2
36	交流接觸器	CJX2-0910 AC220V		2
37	DDC	德意安7501 7502	只	2
38	Lown卡		只	1
39	電流采集模塊	24路-modbus	只	1
40	電力智能儀表	modbus	只	1
41	PLC	CPU124	只	1
42	柜體		只	1
43	電腦桌		只	1
