電子技術實訓考核平臺.電子技術實訓設備

SBGYD-01E-Y型電子技術實訓考核平臺

一、產品概述

電子技術實訓考核平臺是根據電子技術考核要求，結合實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電力電子技術等實訓項目。適合各職業院校的電子技術應用、電子與信息技術等專業《電子電路》、《電子技術基礎》、《電子工藝》等課程實訓教學。

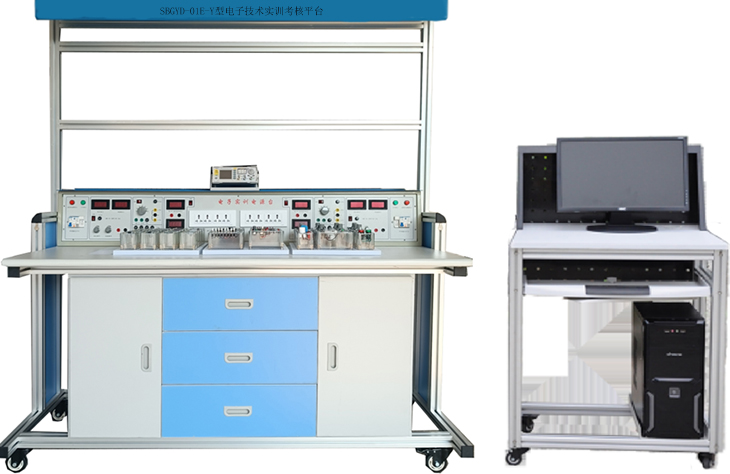

（電子技術實訓考核裝置參考圖片，具體以實物配置為準）

（透明電子元件模塊示例圖，共9塊板，141只透明有機塑料封閉元件盒）

（透明電子元件模塊示例圖，共9塊板，140多只透明有機塑料封閉元件盒）

二、裝置特點

1.裝置采用模塊化結構設計，內容豐富，設計合理，使用靈活，可根據教學內容需要，任意選擇模塊進行組合設計，具有較強的創新性。

2.實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，面板采用PCB板制作而成。導線插孔采用防轉座引出，導線插頭可在模塊上面插接，通過模塊的四個彈性插腳可布局于專用實訓操作底板上；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目，如課程設計等。

3.電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便。

三、技術性能

1.輸入電源：單相三線AC220V（1±10%）， 50Hz

2.裝置容量：≤0.7KVA

3.外形尺寸：1600mm×800mm×1920mm

4.安全保護：具有接地保護，具有漏電保護功能，安全性符合相關國家標準。

四、基本配置及功能

本裝置由實訓臺、控制屏、實訓模塊、實訓工具等組成。主要包括2組低壓交流電源、直流可調穩壓電源、直流穩壓電源、各種測試儀表等。

（一）實訓臺

采用工業鋁合金型材框架，控制屏上方為兩層結構。其中第一層既可放置示波器、函數信號發生器等外配儀器儀表。第二層可放置PVC夾板，用來夾放實訓圖紙，方便使用人員參照圖紙進行實訓項目搭建及調試。頂部設有30W照明日光燈一盞；實訓臺下方還設有四個萬向輪，便于移動和固定。

（二）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，，經過機械加工成型，外表面噴涂彩色環氧聚塑，文字符號采用現代彩色噴繪技術處理，面板標識清晰且經久耐用，為實訓提供交直流電源、信號源和測量儀表等。

（1）裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

（2）直流可調穩壓電源

提供0.0～24V/0～2A連續可調，從0V起調，通過調節"輸出調節"多圈電位器旋鈕可平滑地調節輸出電壓、電流值。具有短路軟截止型保護和自動恢復功能，輸出有三位半數顯電壓表和電流表指示當前輸出的電壓值和電流值。

（3）直流穩壓電源

提供固定±5V、±12V直流穩壓電源；帶有短路保護功能。

（4）低壓交流電源

提供3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調，同時提供17V-0-17V電源，輸出端具有短路保護功能。

(5) 直流數字儀表

提供一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）。

(6) 8路單相電源插座

提供8路單相電源插座，方便設備、儀表的擴展時使用。

(7）單元電子電路實訓模塊

提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、復位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、音樂片、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器、單管放大電路、電機測速、十位邏輯電平輸出、單次脈沖源、編碼開關電路、撥碼盤、CP時鐘脈沖源、十位邏輯電平顯示、共陰數碼管驅動電路、交通燈電路等100多種實訓模塊。

實訓模塊由透明元件盒及PCB板構成，具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。

五、本設備可以完成的實訓項目

模擬電子技術綜合應用、創新實訓項目目錄

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	帶萬向輪靈活移動 16008001920mm	1	張	鋁合金框架
2	電子工藝電源臺	鐵質結構，1515230230 mm，兩路相互獨立、對稱的實驗電源和儀表組，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座。	1	臺	鐵質
3	雙蹤數字示波器	100M ，NDS1102S	1	套
4	函數發生器（包含頻率計）	FY6900-20M	1	套
5	交流數字毫伏表	龍威TVT-322D	1	套
6	儲物柜	內部存放模塊	1	套
7	單元電路電子透明實訓模塊	配有9塊放置板， 140多個透明模塊	1	套	詳見表二清單
8	實驗連接線	2mm內徑導線	1	套
9	學生凳	鋼質四腳方凳	2	個
10	一體化電子支架	30W日光燈	1	套
11	電腦小推車；		1	臺

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω、100Ω、200Ω	R01	1塊
2	RJ金屬膜電阻(2W)	330Ω、470Ω、510Ω	R02	1塊
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
