手動變速器拆裝實訓臺
一、功能簡介

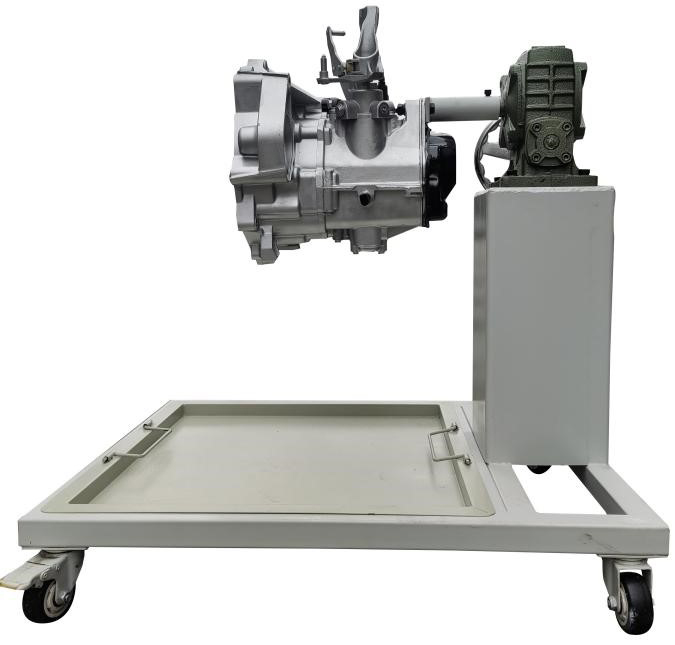

1.手動變速器拆裝實訓臺、變速器總成附拆裝架采用翻新大眾新款1.6L五檔手動變速器總成（附件齊全，易于拆裝），并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二、技術規格
設備外形：1000x600x1100mm（長x寬x高）
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mmx50mm（直徑x寬度）
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、手動變速器拆裝實訓臺基本配置（每臺）
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
手動變速器總成 |
附件齊全，易于拆裝 |
套 |
1 |
|
2 |
拆裝翻轉架（帶自鎖腳輪裝置），帶立柱鋼管200x200x5mm； |
950x680x850mm（長x寬x高），帶減速機，可做軸向任意角度的翻轉和靜止 |
臺 |
1 |
|
3 |
大面積接油盆 |
660x590x35mm（長x寬x深） |
個 |
1 |
|
4 |
減速機構（帶搖手盤等附件） |
|
套 |
1 |
|
