電子電工實訓室,電工實訓臺,電工實訓設備,職業教育和就業人員實際操作、培訓、鑒定的需求，《工學結合、做學合一》綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用網孔板結構，訓練與鑒定接近工業現場，外形美觀，結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強，裝置設置多重科學安全保護措施，確保設備和使用者人身安全，非常適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。
一、電工電子實訓室面向專業：
電工電子實訓室,機電一體化技術、應用電子技術、電氣自動化技術專業
二、電工電子實訓室實訓目的：
通過課程實訓主要培養學生電子電路的模擬搭建、測試、電子電路的設計、電工電路的搭接、測試及調試、電動機、變壓器的拆裝、檢修及控制能力。
三、電工電子實訓室主要實訓儀器設備：
電工電子創新設計綜合裝置、通用電子電工實驗設備。
四、電工電子實訓室主要功能及主要實訓項目：
電子電工實訓裝置主要完成模擬電子電路分析與應用、數字電子電路分析與應用、電路與電工技術、電機拖動等課程實驗實訓使用，培養和提高實踐動手能力。
電工電子實訓室主要實訓項目：
1．白熾燈、日光燈電路搭接與調試。
2. 變壓器三相異步電動機原理實驗。
3. 基爾霍夫定律、戴維南定理、疊加定理的驗證。
4. 負反饋放大電路、集成運算放大器的應用及測試。
5. 組合、時序邏輯電路設計與調試。

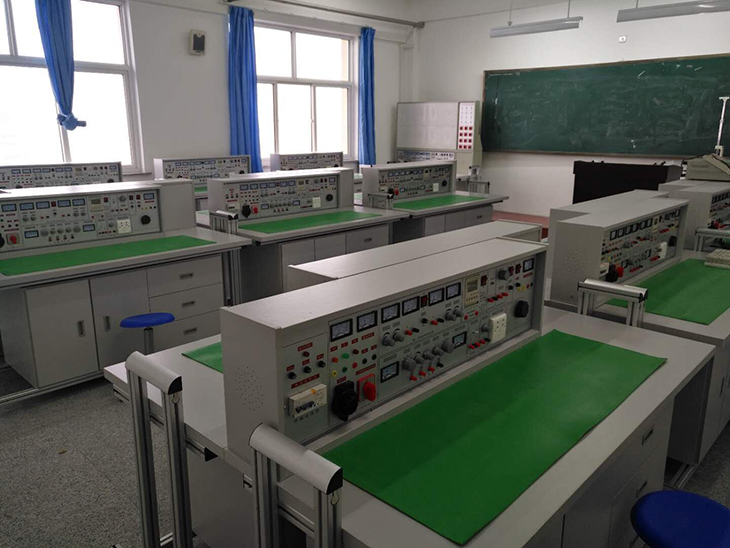

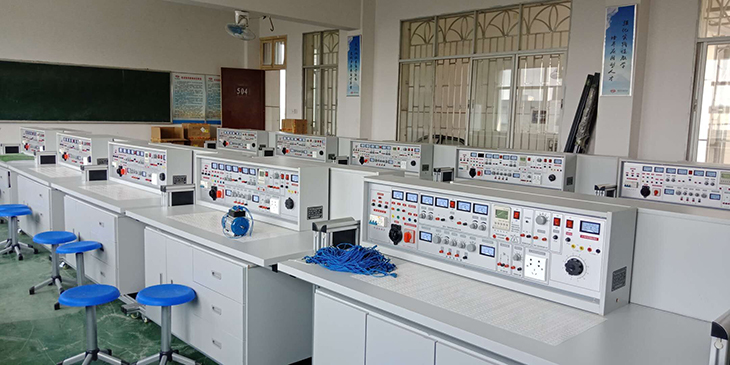

SBK-18B電子電工實訓室,電工實訓臺,電工實訓設備
一、產品的特點：
電子電工實訓室,電工實訓臺,電工實訓設備,電子電工實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、電工電子實驗臺及操作桌結構：
1、實驗臺外殼尺寸：≤123×35×20cm；
2、三相保險座；
3、三相電源輸入指標；
4、總開關：實驗臺電源總開關，帶漏電、過載保護；
5、試驗按鈕：試驗漏電開關漏電功能；
6、電源輸入指示1只；
7、電源輸出指示3只(紅、綠、黃三色)；
8、交流電壓表：指示輸出線電壓；
9、電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況；
10、接線座5只：A單元三相四線及地線輸出；
11、電流表W相電流輸出指示；
12、O/I開關：三相四線電源輸出控制(提高安全系數)；
13、接線座2只：B單元交流低壓電源輸出；
14、電表(2A)：B單元交流電流指示；
15、旋鈕：B單元3-24V交流低壓選擇輸出；
16、開關：C單元雙路直流穩壓電源開關；
17、旋鈕：C單元雙路Ⅰ路穩流調節；
18、旋鈕：C單元雙路Ⅱ路穩流調節；
19、接線座2只：C單元Ⅰ路直流穩壓輸出；
20、保險座：C單元雙路穩壓電源保險；
21、電表4只：雙路穩壓電源電壓、電流指示；
22、接線座：D單元直流5V穩壓輸出；
23、電表：D單元電流0.5V輸出指示；
24、開關1：控制各低壓交流電、信號源；
25、開關2：控制E單元交直流調壓電源；
26、電表：E單元交流電壓輸出指示；
27、接線座4只：E單元交流、直流輸出口；
28、旋鈕：E單元0～240V電壓調節；
29、插座：G單元220V輸出插座；
30、旋鈕：音頻功率放大器音量調節；
31、接線座2只：音頻信號輸入；
32、按鈕：單次脈使能開關；
33、接線座3只：單次脈沖輸出口；
34、電表：函數發生器正弦波輸出電壓指示；
35、旋鈕：正弦波輸出三級衰減幅度粗調；
36、旋鈕：正弦波輸出口；
37、接線座：正弦波輸出口；
38、旋鈕：矩形波輸出幅度調節；
39、接線座：三角波輸出口；
40、旋鈕：函數信號發生器頻率細調；
41、接線座：矩形波輸出口；
42、旋鈕：函數信號發生器五級頻率粗調；
43、電表：函數發生器輸出頻率指示；
44、萬用表：47型；
46、實驗桌面尺寸：≤160×70cm；
47、通用電路板：規格≤35×90cm，元件盒在其上任意拼插進行實驗；
48、儲存板：放置元件盒；
49、左儲存柜：放置儲存板（帶門鎖）；
50、抽屜：放置常用工具；
51、右儲存柜：放置儲存板（帶門鎖）；
52．示波器（用戶自備）；
53、工具。
三、實驗臺主要技術指標：
1、輸入工作電源：三相四線；
2、輸出電源及信號：
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能
電壓穩定度：≤10-2
負載穩定度：≤10-2
紋波電壓：≤5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖；
4、函數信號發生器：輸出正弦波、矩形波、三角波；
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值；
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1Hz-1KHz）；
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率；
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減；
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出；
6）頻率計最高測量范圍100MHz，自動換檔；
7）單次脈沖源：沒按下一次按鈕產生正負脈沖各一組5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用；
5、絕緣電阻：≥5MΩ；
6、漏電保護：漏電動作電流≤30mA；
四、電工電子實訓臺結構與配備
1、實驗桌：1臺學生實驗桌，一臺兩座，桌子外形尺寸：≤160×70×80cm。桌中央配置通用九孔電路板(尺寸：≤35×90cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。桌下部是元件儲存柜，放置實驗元器件；
2、示教控制臺：1臺示教控制臺，控制30臺學生臺的電源。通用電路板演示屏立在實驗臺上，演示屏尺寸為≤160×70cm。用于講解、演示；
3、實驗臺：1臺，學生實驗桌及示教控制臺上各配1臺；
五、實驗項目：
（1）電工實驗
1、電工測量儀表的使用
2、常用元件的識別與檢測
3、線性元件與非線性元件的伏安特性
4、電源的外特性
5、電位值、電壓值的測定
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證
8、驗征楞次定律
9、迭加原理與互易定理的驗證
10、戴維南定理與諾頓定理的驗征
11、電壓源與電流源的等效變換
12、受控源特性的研究
13、一階電路實驗
14、二階電路的過渡過程
15、研究LC元件在直流和交流電路中的特性
16、負載獲得最大功率的條件
17、交流電路參數的測量
18、正弦交流電路中RLC元件的特性
19、RL及RC串聯電路實驗
20、RLC串聯諧振電路
21、日光燈電路的連接及功率因數改善
22、三相負載的星、三角接法
23、三相電路及功率的測量
24、R-C選頻網絡的研究
25、二端口網絡研究
26、單相變壓器實驗
27、互感電路實驗
28、三相異步電動機的使用與起動
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y一△起動控制實驗
31、三相電動機的順序控制實驗
32、三相電動機能耗制動控制實驗
（2）電子實驗
1、晶體二極管的特性及檢測
2、晶體三極管輸入輸出特性
3、低頻小信號電壓放大器
4、直接耦合兩級放大器
5、RC耦合兩級放大器
6、負反饋對放大器性能的影響
7、變壓器耦合推挽功率放大器
8、互補對稱推挽功率放大器(OTL)
9、單相半波整流
10、單相全波整流
11、單相橋式整流
12、單相橋式整流濾波
13、單結晶體管特性
14、單結晶體管觸發電路
15、晶閘管簡單測試及可控整流電路
16、場效應管測試
17、串聯型穩壓電壓
18、差動放大電路的研究
19、集成運放參數的測試
20、集成運放減法電路
21、集成運放加法電路
22、集成運放積分電路
23、集成運放微分電路
24、集成運放文氏正弦波振蕩器
25、電容三點式振蕩器
26、電感三點式振蕩器
27、集成穩壓電路
28、無穩態電路（多諧振蕩器）
29、施密特觸發器
30、集成與門邏輯功能測試
31、集成非門電路邏輯功能測試
32、集成或門電路邏輯功能測試
33、集成與非門邏揖功能測試
34、CMOS門電路的測試
35、基本RS觸發器
36、JK觸發器
37、D觸發器
38、555時基電路的應用（方波發生器)
39、二-十進制計數器
40、二-十進制8421譯碼器
41、加法器
42、減法器
43、用集成與非門構成單穩態觸發器
44、組合邏輯電路
六、電工電子實訓實驗室元器件配置清單（每臺）
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
1/2W |
|
電 阻 |
1Ω |
1 |
1/2W |
|
電 阻 |
5.1Ω |
2 |
1/2W |
|
電 阻 |
51Ω |
1 |
1/2W |
|
電 阻 |
100Ω |
3 |
1/4W |
|
電 阻 |
150Ω |
1 |
1/4W |
|
電 阻 |
200Ω |
1 |
1/4W |
|
電 阻 |
300Ω |
2 |
1/4W |
|
電 阻 |
330Ω |
2 |
1/4W |
|
電 阻 |
430Ω |
1 |
1/4W |
|
電 阻 |
470Ω |
1 |
1/4W |
|
電 阻 |
510Ω |
2 |
1/4W |
|
電 阻 |
680Ω |
2 |
1/4W |
|
電 阻 |
820Ω |
2 |
1/4W |
|
電 阻 |
1K |
3 |
1/4W |
|
電 阻 |
1.5K |
1 |
1/4W |
|
電 阻 |
2K |
2 |
1/4W |
|
電 阻 |
2.4K |
2 |
1/4W |
|
電 阻 |
2.7K |
1 |
1/4W |
|
電 阻 |
3.3K |
3 |
1/4W |
|
電 阻 |
3.9K |
1 |
1/4W |
|
電 阻 |
4.7K |
1 |
1/4W |
|
電 阻 |
5.1K |
1 |
1/4W |
|
電 阻 |
6.8K |
2 |
1/4W |
|
電 阻 |
10K |
4 |
1/4W |
|
電 阻 |
13K |
1 |
1/4W |
|
電 阻 |
20K |
2 |
1/4W |
|
電 阻 |
39K |
2 |
1/4W |
|
電 阻 |
51K |
1 |
1/4W |
|
電 阻 |
100K |
2 |
1/4W |
|
電 阻 |
200K |
1 |
1/4W |
|
電 阻 |
1M |
1 |
1/4W |
|
電 阻 |
10M |
1 |
1/4W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
22K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
2 |
1/2W |
|
電解電容 |
1UF |
1 |
16V |
|
電解電容 |
10UF |
3 |
16V |
|
電解電容 |
47UF |
3 |
16V |
|
電解電容 |
220UF |
1 |
35V |
|
電解電容 |
470UF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
0.01UF |
3 |
63V |
|
瓷片電容 |
0.1UF |
1 |
63V |
|
瓷片電容 |
0.47UF |
1 |
63V |
|
瓷片電容 |
2UF |
1 |
250V |
|
音頻輸入變壓器 |
|
1 |
|
|
音頻輸出變壓器 |
|
1 |
|
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
電感(鎮流器) |
8W |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發光二極管 |
|
2 |
|
|
穩壓二極管 |
2CW54 |
1 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
2 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
1 |
|
|
三 極 管 |
3AX31 |
2 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開 關 |
|
4 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
音樂集成 |
4V |
1 |
|
|
電平開關和邏輯電平指示 |
|
1 |
|
|
燈 泡 |
220V/15W |
12 |
自 備 |
|
燈 座 |
|
12 |
|
|
條形磁鐵 |
|
1 |
|
|
原副線圈 |
|
1 |
|
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
200MA |
1 |
|
|
直流電表 |
1V |
1 |
|
|
直流電表 |
15V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
|
2 |
|
|
起 動 器 |
|
1 |
|
|
集 成 座 |
14腳 |
2 |
|
|
集 成 座 |
16腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
譯 碼 器 |
74LS42 |
1 |
|
|
TTL觸發器 |
74LS74 |
1 |
|
|
七段譯碼器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非門 |
CD4002 |
1 |
|
|
共陽數碼器 |
546R |
1 |
|
|
交流接觸器 |
CJ10﹣10A 380V |
5 |
|
|
按鈕﹣紅 |
LA19﹣11 |
2 |
|
|
按鈕﹣綠 |
LA19﹣11 |
4 |
|
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A 380V |
2 |
|
|
電 動 機 |
△接 380V |
1 |
|
|
工 具 |
|||
|
萬 用表 |
MF47 |
1 |
|
|
尖 嘴 鉗 |
|
1 |
|
|
螺 絲 刀 |
|
3 |
|
|
剝 線 鉗 |
|
1 |
|
|
連 接 線 |
|
若 干 |
|
|
工 作 臺 |
|||
|
實 驗 臺 |
|
1臺 |
|
|
桌 子 |
|
1張 |
|
|
凳 子 |
|
2張 |
|
|
防 腐 皮 |
|
1塊 |
|
|
示波器 |
|
1臺 |
用戶自備 |
