2025年5月28日

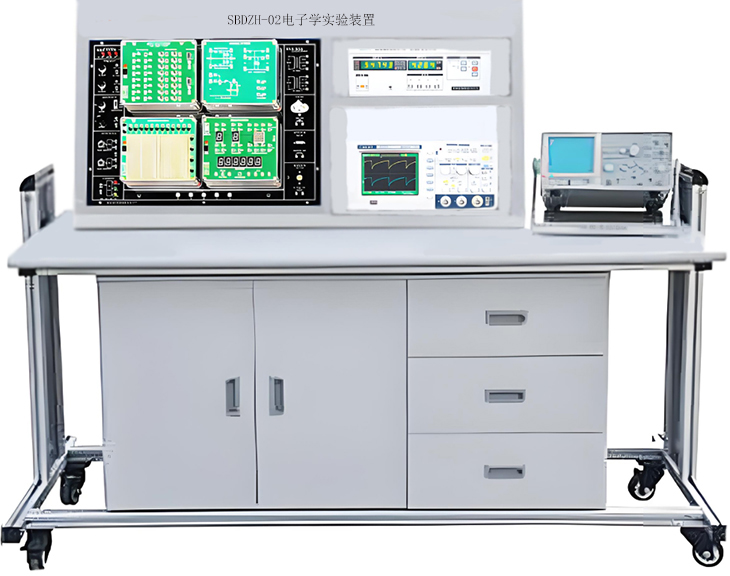

SBDZH-02電子學實驗裝置
一、概述
電子學綜合實驗裝置滿足"模擬電子技術"、"數字電子技術"、"虛擬儀器
技術"、"數模電實訓載體"、"集成電路綜合應用"和"集成電路測試"等綜合實驗實訓要求。學生通過在實驗裝置上實驗，可熟練數字萬用表、數字信號源和數字示波器等通用儀器的使用與操作方法，掌握數模電技術、數模電綜合應用、虛擬儀器技術應用和集成電路測試等實訓。
1、采用模塊化設計，包含數字電路實驗單元、模擬電路實驗單元、電路原理實驗單元；防反接設計，能夠實現短路保護及自動恢復功能；
2、配套使用的單元電路模塊尺寸約150×125mm，每個模塊正面有中英文標識，反面工程塑料開模底盒無縫保護，單元電路模塊底盒采用透明亞克力，防塵防潮。配有4個專用供電及固定插座，與實驗掛箱配套使用，外觀精美而耐用；
3、單元電路模塊上集成兩種供電方式，確保單元模塊既可以安裝在實驗箱上使用，通過實驗箱底板進行供電，又可以脫離實驗箱底板，通過外部供電獨立進行實驗；
4、主要由實驗箱主體、實驗模塊搭建組成，實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成，實驗箱主面板才用優質PCB材質。
★二、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調，
-12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
三、實驗模塊
（1）模擬電路實驗模塊
①晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
②晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
③波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
④集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
⑤功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑥直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。
（2）數字電路實驗模塊
①DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
②DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
④邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
⑤LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
⑥數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。
五、實驗內容
1、模擬電路部分
實驗一
常用電子儀器的使用
實驗二
單管放大電路的測量
實驗三場效應管放大器
實驗四負反饋放大器
實驗五差動放大器
實驗六
集成運放基本運算電路
實驗七
集成運放比較器
實驗八
集成運算放大器的有源濾波器
實驗九
RC正弦波振蕩器
實驗十LC正弦波振蕩器
實驗十一低頻功率放大器（Ⅰ）─OTL 功率放大器
實驗十二低頻功率放大器（Ⅱ）─集成功率放大器
實驗十三集成穩壓器穩壓電源
實驗十四
串聯型晶體管穩壓電源
2、數字電路部分
實驗一
數字電路實驗基礎
實驗二
集成邏輯門電路的邏輯功能
實驗三
組合邏輯電路的分析
實驗四
數據選擇器
實驗五
小規模組合邏輯電路的設計
實驗六
中規模組合邏輯電路的設計
實驗七
觸發器
實驗八
同步時序邏輯電路的分析
實驗九
中規模集成時序邏輯器件的應用
實驗十
同步時序電路的設計
實驗十一
序列信號發生器
實驗十二
數字鐘
六、電子學實驗設備配置表
|
序號 |
名
稱 |
數 量 |
|
1 |
實驗臺 |
1臺 |
|
2 |
實驗桌 |
1張 |
|
3 |
學生凳 |
2張 |
|
4 |
實驗專用導線 |
1套 |
|
5 |
實驗指導書 |
1套 |
|
（1）模擬電路實驗模塊 |
|
1 |
晶體管放大電路一 |
1臺 |
|
2 |
晶體管放大電路二 |
1張 |
|
3 |
波形發生電路 |
2張 |
|
4 |
集成運放電路 |
1套 |
|
5 |
功率放大電路 |
1套 |
|
6 |
直流穩壓電源電路 |
|
|
（2）數字電路實驗模塊 |
|
1 |
DIP拓展電路一 |
1 |
|
2 |
DIP拓展電路二 |
1 |
|
3 |
DIP拓展電路三 |
1 |
|
4 |
邏輯電平輸出電路 |
1 |
|
5 |
LED顯示電路模塊 |
1 |
|
6 |
數電選配芯片套件 |
1 |
|
