2024年9月18日智能PLC電氣控制綜合實訓平臺智能PLC電氣控制實訓室設備

SBPLC-02D智能PLC電氣控制綜合實訓平臺

智能PLC電氣控制綜合實訓平臺、可編程邏輯控制器（又稱PLC），是基于計算機技術的通用工業控制設備。PLC集三電為一體，性價比高、可靠性高，已成為自動化工程的核心設備，目前已被廣泛應用到機械制造、冶金、電子、化工、交通、紡織、印刷、食品、建筑等諸多領域。目前市場上應用的可編程控制器有三菱、西門子、歐姆龍、松下等幾大品牌，其中西門子系列PLC的功能齊全、運行可靠，在自動控制領域內使用較多。

智能PLC電氣控制綜合實訓平臺、服務于機電一體化技術、數控技術、工業機器人技術等專業。是培養機電類專業學生學習PLC應用技術的主要實訓場所，并為教師提供科研開發平臺。實訓設備可以完成PLC軟硬件基本操作；機械手控制系統設計、調試；運動控制裝置設計,調試；分撿系統控例設計、調試；立體倉庫裝置系統、調試等實訓項目。

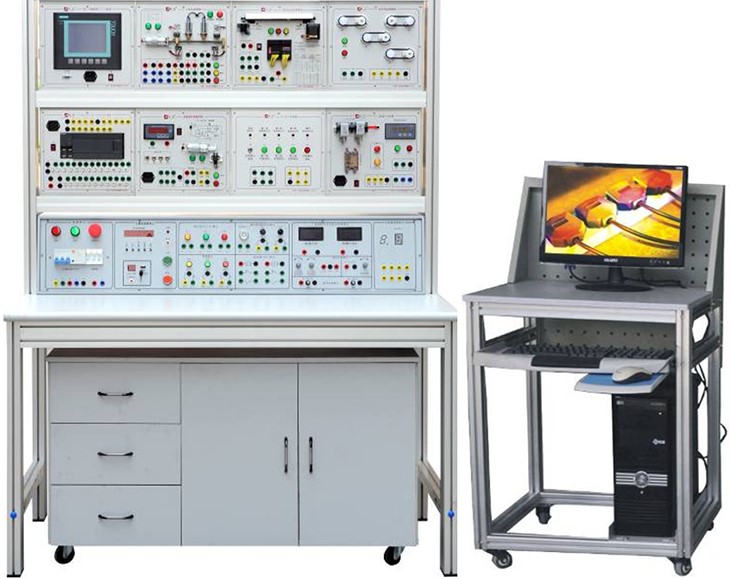

參考圖片

一、產品描述

1、智能PLC電氣控制綜合實訓裝置要求滿足平時實訓、考核要求，配套電腦桌，采用雙工位模塊化設計，可完成電工、電子、PLC、變頻器、觸摸屏、步進電機、伺服電機、工業軟件等內容實訓和考核；

2、設備要求采用鋁木結構實訓臺，實訓臺架由實訓屏（含電源控制屏）、實訓桌、實訓儲物柜三大部分組成；

▲（1）實訓臺架要求采用經過氧化處理，尺寸≥30mm×60mm的鋁合金作為主要框架材料，電源箱體采用≥1.2mm鋼板制作。實訓屏底部安裝電源控制屏，電源控制屏的面板布局從左至右要求依次為電源指示和電源控制單元、時間管理器（含電源保護）單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元，電源控制屏的左右兩側應分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側（采用航空插連接結構）；

（2）實訓屏上部采用三根不銹鋼型材組成通用實訓模塊固定結構，模塊應采用標準化結構，可根據實訓內容的需要調換實訓模塊；存儲柜用于存放工具材料及模塊；

（3）實訓桌桌面采用厚度≥25mm麻灰色高密度層壓板封邊制作。實訓儲物柜應采用標準結構和抽屜式，左側應有3層抽屜，用于存放工具以及實訓資料；右側采用雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，儲物柜的體積為長1090mm×寬500mm×高600mm（±5%）；

2、本設備PLC模塊的I/O端子、變頻器的接線端子及其他附件元器件與安全插口連接，使用帶安全插頭的導線進行電路連接；

3、交流電源控制單元；三相四線380V交流電源經空氣開關后給裝置供電，本裝置應設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，且具有急停開關。提供三相四線380V、單相220V電源各一組（插座），提供2組三插AC200V插座，由啟停開關控制輸出并設有保險絲保護；

4、定時器兼報警記錄儀；定時器兼報警記錄儀平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的過流告警次數；

5、直流電源、直流電壓/電流表、邏輯電平輸出及指示等；直流電壓：0～±10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～30V、精度0.5級，電流表量程0～30mA、精度0.5級；同時設有邏輯電平輸出（點動、黃綠紅三種顏色開關）、邏輯電平指示（黃綠紅三種顏色指示）、選擇開關、直流24V繼電器、直流電壓輸出：24V/6A、12V/2A各一組（具有保險絲保護）；

▲6、PLC模塊：PLC主機采用數字量（晶體管）：14點輸入/10點輸出，模擬量：2路輸入，數字量擴展16點輸入/16點輸出，外殼應采用高強度塑料，鋁塑面板，圖案、文字符號采用油墨絲印。體積為長290mm×寬280mm×高110mm（±5%）；

7、變頻器模塊：支持EtherNet/IP通信，電壓AC380-480V，0.75KW。采用高強度塑料外殼，鋁塑面板，圖案、文字符號采用油墨絲印。體積為長290mm×寬280mm×高110mm（±5%）；

▲8、伺服模塊：伺服電機：額定功率0.4KW，額定電壓220V，額定轉速：3000r/min。采用工業直線滑臺，與伺服電機配套，并設置有限位控制，可以配套伺服控制器完成直線控制。具有脈沖及總線控制兩種方式。

9、步進模塊：步進電機技術要求：

（1）步距角 1.8°C ± 5% ；

（2）相電流 (A) 3.0 ；

（3）保持扭矩 (Nm) 0.9 ；

（4）阻尼扭矩 (Nm) 0.04 ；

（5）相電阻 (Ω) 0.65±10% ；

（6）相電感 (mH) 2.5±20% ；

（7）電機慣量(kg.cm2) 0.26；

（8）電機長度 L(mm) 54 ；

（9）引線數量 4；

（10）與伺服模塊共用工業直線滑臺，與步進電機配套，并設置有限位控制。

10、具備智能自動化實時控制系統（教師端）：

（1）系統具有實時監控、操作、人機交互、單點控制功能，與可編程控制器實訓裝置自帶的PLC模塊配套使用；

（2）系統可遠程操作實訓裝置，不受場地限制，軟件具有實時監控，人機交互，單點控制功能；

①采用WIFI通訊，通過internet傳輸數據；

②系統要求具有交互性，能適用于手機移動控制端；

③系統可對可編程控制器實訓裝置自帶的PLC模塊進行實時讀寫；

④支持多種或多個上位機同時對一個控制器進行操作。

（3）系統由上位機交互軟件、上位機設備和連接器軟件組成。其中上位機交互軟件可分為數據監控調試、實時工程控制。上位機設備主要由Android系統掌上移動設備構成。連接器軟件可分為上位機連接控制器、設備調試；

（4）支持數據監控調試：具有對控制系統的各點及寄存器或者輸出進行控制，對輸入進行監控的功能。能夠快捷地檢查控制系統及控制對象的運行轉態�？捎糜谡{(diào)試與診斷，縮減設備故障排除的時間；

（5）支持實時工程操作；可實現工程實時操作，工程調試，工程跟進，工程監控等功能；

（6）上位機連接控制器具備以下功能：運用連接器的設備連接功能，可實現無線網絡的數據通訊，可對不同網段進行不同設備控制，不必對硬件接線在進行設計、規劃。連接器可實現多個上位機同時控制，上位機可以是不同軟件，也可以為多個同一掌上便攜式智能自動化控制軟件，可實現多對一實時操作；

（7）支持設備調試；可在連接器上對設備進行單點調試、數據修改、數據讀取等多處操作。

11、具備自動在線數據采集系統（教師端）：

（1）模塊尺寸為長96mm×寬64mm×高24mm（±5%），功耗：≤10W，能監測設備的運行情況并把信息通過GPRS發送給云平臺服務器，并可進行查看及相關管理操作；

▲（2）可以同時支持平板電腦及PC及等通過瀏覽器進入平臺網站進行訪問、查詢及管理；

（3）可查看學校的設備信息及開機時間，同時可以通過搜索學校來查詢該學校設備相關情況。具有歷史數據，統計分析，年月報表、設備管理、用戶管理、審核信息等功能；

（4）擁有超級管理員、管理員、學校教師、未認證用戶管理。

12、配套教學資源要求：

（1）PLC 3D仿真軟件，技術參數如下：

1）PLC 3D仿真軟件是模擬PLC程序控制機械操作過程的虛擬仿真軟件；

▲2）軟件具有機械手控制實驗、碼垛堆積控制實驗、物料分揀控制實驗、自動封蓋實物控制實驗功能。同時具有實訓實驗、演示實驗功能。仿真軟件可保存學生的端口設置，學生可以不用再次設置端口；

3）可實現不少于3種PLC的實訓、學習。

（2）電機拖動與控制仿真教學系統。

技術參數如下：

1）電機拖動與控制仿真教學系統要求包含4大模塊：電動機拆裝模塊、電動機控制模塊、低壓器件模塊和機床控制模塊；

▲2）電動機拆裝模塊包括：4種電動機的外形、結構、裝配等；分別為：三相異步電機、直流電動機、單相異步電動機、步進電機；

3）電動機控制模塊包括：過載保護的電動機單向運轉電氣控制電路、雙重聯鎖電動機可逆控制電路、按鈕控制的電動機Y-△降壓起動電路、時間繼電器控制電動機Y-△降壓起動電路、電動機反接制動電路、能耗控制電路、接觸器控制的雙速電動機調速電路。每種電路中包含7大功能模塊，分別是：器材、電路、原理、布局、接線、運行和排故；

4）低壓器件模塊包括：交流接觸器、繼電器、常用閘刀開關、低壓斷路器、熔斷器、起動器、主令電器的外形、結構、原理等功能；

5）機床控制模塊包括：平面磨床電路、搖臂鉆床電路、車床、電動葫蘆、起重機、鏜床、萬能外圓磨床的電路仿真。

（3）配套教材：包含PLC工作原理、基本功能、常用指令及常用的梯形圖程序編程方法。

▲（4）線上教學平臺，提供在線教學視頻（教師端）：

1）線上教學平臺：要求可以通過PC端、手機APP免費為采購人開放，提供持續的課程資源升級服務，并可定期開展專業教師遠程視頻、在線直播指導輔助教學、實現多個系統間大范圍、大容量數據的交互、信息傳輸?shù)确⻊?wù)功能；

2）線上教學平臺提供電氣自動化、機電一體化、工業機器人應用、電子電工技術、機械傳動、液壓與氣動、電機裝配與維修檢測、智能樓宇、供配電技術、智能電網等課程學習�？傉n時數≥1000課，總視頻時間長≥400小時。其中至少包括：三相混合式步進電機控制、交流伺服電機位置控制、金屬感應器應用、編碼器的應用、主站與從站以太網通訊、綜合實訓等；

▲3）線上教學平臺應包括：普通用戶、學校用戶、企業用戶、視頻搜索模塊、視頻觀看模塊、官方信息模塊等；

▲4）為滿足教師、學生課上、課下學習需求，線上教學平臺應能提供PC端、微信端、安卓端。

二、智能PLC電氣控制綜合實訓設備技術參數要求：

1、交流電源：三相五線AC380V±10%50Hz；

2、體積為1300mm（長）×750mm（寬）×1700mm（高）（±5%）；

3、整機功耗：≤1.0kVA；

4、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插口及帶絕緣護套的高強度安全型實驗導線。

三、設備可支持的實訓項目：

1、自動送料裝車系統；

2、水塔水位自動控制；

3、交通燈自控與手控；

4、全自動洗衣機；

5、電機控制；

6、多種液體混合；

7、步進電機；

8、自控成型機；

9、自控軋鋼機；

10、郵件分揀機；

11、"鐵塔之光"；

12、四層電梯控制；

13、電鍍生產線控制；

14、變頻器功能參數設置與操作；

15、外部端子點動控制；

16、變頻器控制電機正反轉；

17、多段速度選擇變頻調速；

18、變頻器無級調速；

19、基于外部模擬量（電壓/電流）控制方式的變頻調速；

20、瞬時停電起動控制；

21、PLC、變頻調速控制；

22、PLC控制變頻器外部端子的電機正反轉；

23、PLC控制變頻器外部端子的電機運行時間控制；

24、基于PLC數字量控制方式的多段速；

25、觸摸屏的實訓；

26、觸摸屏與PLC通訊的實訓；

27、變頻器的控制實訓。

四、智能PLC電氣控制綜合實訓設備配置不低于以下要求：

1、實訓桌臺1套，鋁合金導軌式結構，體積為長1300mm×寬750mm×高1700mm（±5%）；

2、電源控制屏1套；

3、PLC主機1套，整體參數要求PLC主機采用數字量（晶體管）：14點輸入/10點輸出，模擬量：2路輸入，數字量擴展16點輸入/16點輸出，外殼應采用高強度塑料，鋁塑面板，圖案、文字符號采用油墨絲印。體積為長290mm×寬280mm×高110mm（±5%）；；

4、變頻器模塊1套，整體參數要求滿足支持EtherNet/IP通信，電壓AC380-480V，0.75KW，采用高強度塑料外殼，鋁塑面板，圖案、文字符號采用油墨絲印。體積為長290mm×寬280mm×高110mm（±5%）；

5、觸摸屏模塊1套，整體參數要求滿足支持EtherNet/IP、RS232通信，分辨率1024 x 600，尺寸≥10.0寸；

6、伺服模塊1套；伺服電機：額定功率0.4KW，額定電壓220V，額定轉速：3000r/min。采用工業直線滑臺，與伺服電機配套，并設置有限位控制，可以配套伺服控制器完成直線控制。具有脈沖及總線控制兩種方式；

7、步進模塊1套；整體參數要求滿足步進電機技術要求：

（1）步距角 1.8°C ± 5% ；

（2）相電流 (A) 3.0 ；

（3）保持扭矩 (Nm) 0.9 ；

（4）阻尼扭矩 (Nm) 0.04 ；

（5）相電阻 (Ω) 0.65±10% ；

（6）相電感 (mH) 2.5±20% ；

（7）電機慣量(kg.cm2) 0.26；

（8）電機長度 L(mm) 54 ；

（9）引線數量 4；

（10）與伺服模塊共用工業直線滑臺，與步進電機配套，并設置有限位控制。

8、"鐵塔之光"模塊1套；包含七段數碼管1只，指示燈9只，安全插口18只；

9、郵件分揀機模塊1套；包含鈕子開關1只，指示燈10只，安全插口11只；

10、自控成型機模塊1套；包含鈕子開關6只，指示燈10只，安全插口12只；

11、自動軋鋼機模塊1套；包含鈕子開關2只，指示燈10只，安全插口11只；

12、多種液體混合模塊1套；包含鈕子開關4只，指示燈10只，安全插口12只；

13、全自動洗衣機模塊1套；包含點動按鈕（綠色）4只，紅色停止點動按鈕1只，指示燈8只，安全插口13只；

14、電鍍生產線控制模塊1套；包含直流電動機2只，滾珠絲杠1條，軸承2只，轉盤1只，軸承支架2只，皮帶輪1條、琴鍵開關1只，點動按鈕3只，安全插口18只；

15、交通燈自控與手控模塊1套；包含鈕子開關3只，紅、綠、黃指示燈各4只，安全插口11只；

16、水塔水位自動控制模塊1套；包含鈕子開關4只，指示燈6只，安全插口8只；

17、自動送料裝車系統模塊1套；包含鈕子開關2只，指示燈8只，安全插口12只；

18、四層電梯控制模塊1套；包含直流電動機1只，滾珠絲杠1條，軸承1只，工件1只，軸承支架1只，電機支架1只，七段數碼管1只，點動按鈕10只，指示燈14只，限位裝置4只、安全插口33只；

19、通訊電纜1根；長≥2000mm，作為仿真接口模塊與計算機之間的通訊；

20、電源線2根，3腳標準插頭，用于模塊供電，符合相關質量標準，符合相關質量標準；

21、安全插拔線1套，每套50根；其中10根：長≥1000mm；40根：長≥600mm；

22、編程軟件1套；與本設備的PLC主機配套；

23、仿真實訓模塊1套；仿真系統芯板，9針串口，船型開關，包含國標電源3腳插座1只，安全插口66只；
