SBDGY-202A4電子實訓考核平臺

一、產品概述：

電子實訓考核平臺是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。適用于《電路基礎》、《電工技術》、《模擬電子技術》、《數字電子技術》等相關課程實訓需求。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

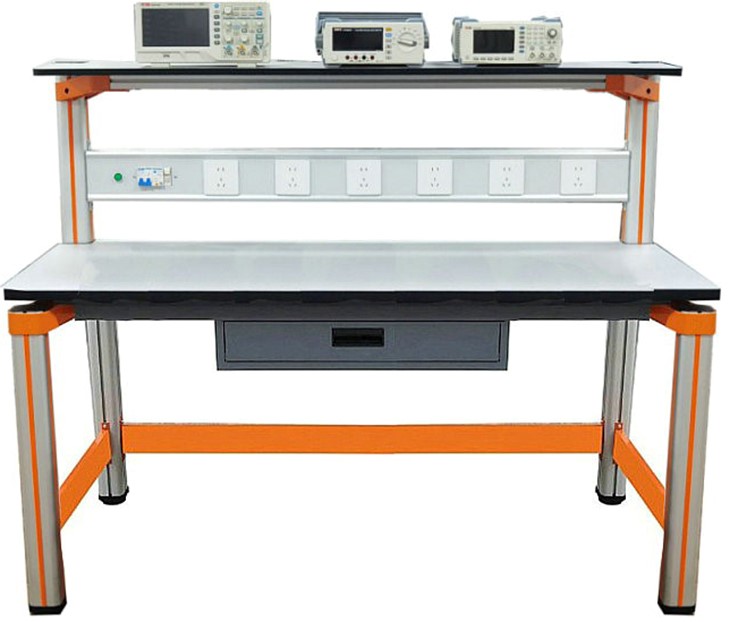

參考圖

二、主要技術指標：

1、輸入電壓：單相三線～220V±10% 50Hz

2、裝置容量：＜1kVA

3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)

4、裝置容量：<500VA

5、外形尺寸：單個實訓臺尺寸為1.6m×0.7m×1.30m。

三、產品結構：裝置由儀器架、電源控制箱、實驗桌、移動矮柜、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。

（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。

（二）電源控制箱：電源控制箱特制鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表用電安全方便。并裝有LED燈控制開關。

（三）實訓桌結構：實訓桌規格為1600（長）*700（寬）*1300（高），設有一個抽屜；實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實訓桌后邊二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。

（四）儲存柜1個：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

（五）學生凳1張：鋼木結構方凳。

（六）實訓工具套件(1套／臺)

剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、熱風拆焊臺1套、焊錫絲1圈、吸錫器1把等工具。

（七）實訓線路板套件(1套／臺)

1、電子報警器的焊接與調試

2、電子門鈴電路的焊接與調試

3、光控電路的焊接與調試

4、光控電路開關的焊接與調試

5、航標燈的焊接與調試

6、家用臺燈調光電路的焊接與調試

7、排風扇自動啟閉電路的焊接與調試

8、閃光燈的焊接與調試

9、溫控電路的焊接與調試

10、音樂門鈴電路的焊接與調試

11、六管超外差式調頻收音機的焊接與調試

12、LED數字電子鐘的焊接與調試

13、多路搶答器等實訓線路板的焊接與調試

（八）仿真軟件（共1套，購20臺以下無此項配置）

★1、電子技能虛擬實訓室軟件（具有軟件著作權，網絡版）

提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性（提供證明文件復印件，原件備查）。（提供軟件截圖，主要功能截圖內容根據以下要求逐一提供）：

產品概述：采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件；

軟件總體要求：

（1）軟件以部頒標準《職業技能培訓（鑒定）維修電工實訓設備產品技術規范》為指南，以能力培養為本位，以就業為導向，突出技能訓練。具有職業性、情境性、過程性、交互性與智能性等特點�？捎诰S修電工職業技能仿真培訓與鑒定、電工電子類專業電工技能仿真實訓。

★（2）軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。把抽象的概念具體化、把虛擬的概念實際化。各個模塊的內容詳盡、系統，軟件內容要掌握電子技能的核心目的。

★（3）軟件在設計上，采用分級模塊化設計，結構清晰、便于重組。在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。

★（4）本軟件不僅可以作為實訓教學應用，還必須含有大量的原理動畫演示，作為助教型軟件素材應用于課堂教學環節。

★（5）軟件具備交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。

★2、印制板工藝仿真教學軟件（具有軟件著作權，網絡版）

1.印制板工藝仿真教學軟件，貫徹了教育部頒布的《職業院校數字校園建設規范》，按照仿真教學資源的情境性、過程性、職業性、沉浸性等標準，選擇與其對應的最恰當?shù)拿襟w表現形式而設計開發。該軟件于生產廠商及學院拍攝取材，綜合了學校和企業各自的特色，融入了合理的教學設計。

2.對于印制板的生產過程，主要采用視頻的表現形式，再現了生產的真實環境，把現場工藝的原場景帶進了課堂，讓學生充分了解印制板生產方式和工藝流程，從而掌握工程操作技能。對于不容易觀察的內容及可操作的技能點，則采用多媒體交互動畫技術，從而達到更佳的學習認效果。

3.軟件內容包括簡介（前言、單面印制板、雙面印制板、多層印制板、SMT印制板、撓性印制板）、制作工藝（設計、裁板、鉆孔、孔金屬化、清洗檢查、圖形轉移、鍍銅、蝕刻、清洗、阻焊劑、助焊劑、絲印、修邊）、生產過程（印制板上生產過程）等。

二、SBD1102C數字存儲示波器

1、帶寬實測不低于100MHz ，實時采樣率不低于1GSa/s，

2、通道數：不低于2個，時基范圍：2ns/div～1000s/div

3、存儲深度：不低于16M

4、XY模式支持三屏顯示，可同時看到李沙育圖形、XT模式的波形及相關測量參數。

5、不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素；

6、存儲波形不少于16組；具備U盤存儲功能；

7、可保存參考波形、CSV、圖片等多種數據格式。

8、具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；

9、支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；

10、內置6位硬件頻率計，可測量2Hz ~ 20MHz；

11、具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；

12、USB Device & Host接口；

13、不低于30種自動測量功能,能自定義測量菜單

14、具有波形截取功能，能與同品牌系列信號發生器無縫對接。

15、支持SCPI及LABVIEW通訊，提供免費的電腦軟件及編程開發的Demo，方便遠程控控儀器，支持進行二次開發。

三、SBG1032任意波信號發生器指標參數：

1.30MHz最高輸出頻率，125MSa/s最高采樣率，雙通道獨立輸出；

2.14 bits垂直分辨率，100K點任意波形長度；

3.豐富的波形輸出：5種基本波形正弦波、方波、鋸齒波、脈沖波、噪聲，內置sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、DC電壓等共計不小于150種；

4.正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脈沖波：1μHz ~ 15MHz，鋸齒波：1μHz ~ 1MHz，任意波：1μHz ~10MHz，噪聲波：20MHz (-3dB，典型值)；

5.輸出幅度：1mVpp ~ 20Vpp

6.豐富的調制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst

7.16種非易失數字任意波存儲功能

8.支持SCPI通信功能、labview 通信功能；

9.不低于3.5英寸液晶屏，參數設置一覽無遺；

四、SBDY303B可編程直流穩壓電源

★1、雙通道（30V，3A）獨立輸出 + 單路輸出（6V，3A），具有三路單獨可控輸出；

2、帶有智能型溫控風扇；

★3、支持定時輸出，定時輸出設定不少于100組；

★4、記錄儀功能：可對輸出電壓、電流、功率情況進行記錄，并以圖形顯示

5、出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；

6、出色的負載調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；

★7、超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；

★8、高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；

9、設置精度電壓不低于0.03% + 10 mV，電流不低于0.1% + 8mA

10、顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；

11、豐富的接口：USB Host & USB device、RS-232、LAN（選配）；

12、支持SCPI通信；Labview通信；

★13、優秀的變壓器性能，整機重量大于9.8kg；

14、用戶可自行通過USB HOST口進行系統升級；

15、恒壓恒流智能轉換功能；

★16、支持與同品牌系列示波器、信號源、萬用表無線組網實驗室管理系統

五、SBM8804臺式數字萬用表

1、3.7寸高分辨率 TFT 液晶顯示屏；

2、4（1/2）位，最大讀數不少于54999；

3、各功能測量范圍不低于：直流電壓0.001mV~1000.0V，交流電壓0.01mV~750V，直流電流0.01uA~10A，交流電流0.01uA~10A，電阻0.01Ω~50MΩ，四線電阻0.01Ω~50KΩ，電容0.01nF~50mF，頻率、周期0.001Hz~60MHz，溫度- 50 ℃~400℃。

4、二極管測試電壓不低于3 V/1mA

5、★ 連續性測量不低于1000Ω，閾值可調。

6、★ 測量速度可調，適用更多檢測要求，最快測量速度不低于65rdgs/S；

7、★非機械結構切換功能，使產品更耐用。

8、具有四線測量電阻功能，可減少測試線帶來的誤差，從而提高測量精度。

9、真有效值交流電壓電流測量，測量非重復周期信號更加準確；

10、★支持雙顯示，可同時顯示測量電壓和頻率；

11、支持標準的SCPI控制命令，可通過RS232對萬用表進行遠程控制及數據的上傳；

12、多種測量功能：直流電壓、交流電壓、直流電流、交流電流、兩線電阻、四線電阻、電容測量、通斷、二極管測試、溫度測量、交流+頻率、大值、小值、平均值測量、相對值測量；

13、★萬用表數據記錄功能，可內部記錄數據，并通過計算機對記錄數據進行閱讀和數據處理。
