數字模擬電路實驗箱,電工電路實驗箱

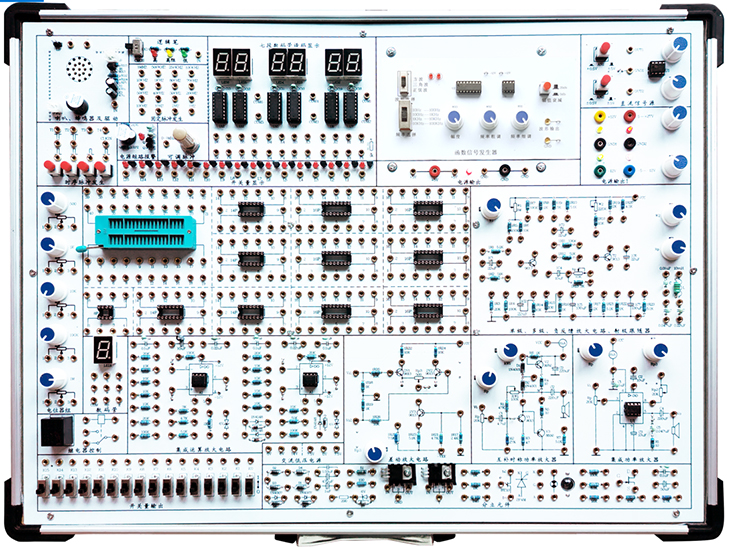

SB-D9數字模擬電路實驗箱

數字/模擬電路實驗箱是根據新的教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、系統特點

1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口、輸出顯示接口、測量單元、實驗擴展區及實驗?zāi)K電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力，又培養了學生的動手能力。

3、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便。

4、電源輸出均有過流保護和自動恢復功能。

5、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、系統組成

1、實驗箱工作電源：

輸入：AC 220V±10%，50HZ

輸出：1）AC 0V、6V、14V、帶中心抽頭雙路7.5V（用于整流濾波實驗）。

2) DC ±12V、+5V多路穩壓源，最大輸出電流均為1A,每路均帶有短路保護。

3) DC -5V～-12V ,+5V～+12V兩路連續可調

4) 配置DVCC-DB電源保護板，+5V電源帶有欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。

2、直流信號源：雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.

3、函數發生器：

輸出波形：正弦波，方波，三角波，鋸齒波。

頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱），三角波：0～20V（20V為峰-峰值，且正負對稱），方波：0～20V（20V為峰-峰值，且正負對稱）

4、時序脈沖發生器：有2組單脈沖方式其，可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。另有2組正脈沖發生器。

5、固定頻率脈沖源16路，輸出為TTL電平：1Hz、2HZ、10Hz、100Hz、200HZ、300HZ、400HZ、500HZ、700HZ、800HZ、1KHz、10KHz、100KHz、250KHZ、500KHz、1MHz。

6、數字LED顯示：

1）6位七段LED共陽數碼顯示器，自帶CD4511 BCD碼譯碼電路。

2）1位不帶譯碼電路的七段LED數碼管電路。

7、十六位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。

8、十六位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。

9、喇叭和蜂鳴器驅動控制電路各1個，可以音響輸出。

10、三狀態邏輯筆測試電路：分CMOS和TTL兩種電平測試方式，高電平紅燈亮，低電平綠燈亮，高阻黃燈亮。

11、電位器組：500、1K、10K、100K、1M各1只；

12、開放式實驗區（元件庫）：設計有集成電路插座，其中6個16P，4個14P，1個8P，另配有1只40芯鎖緊插座，并提供電阻51R/100R/200R/240R/1K/2K/2.7K/5.1K/10K/100K各1個、電容0.1?F/0.33?F/1?F/50?F各1個、6只二極管IN4007、三極管BT33、可控硅2P4N、三端穩壓塊7805/7912等元件。
