工業網絡控制實訓裝置,工業控制實訓設備

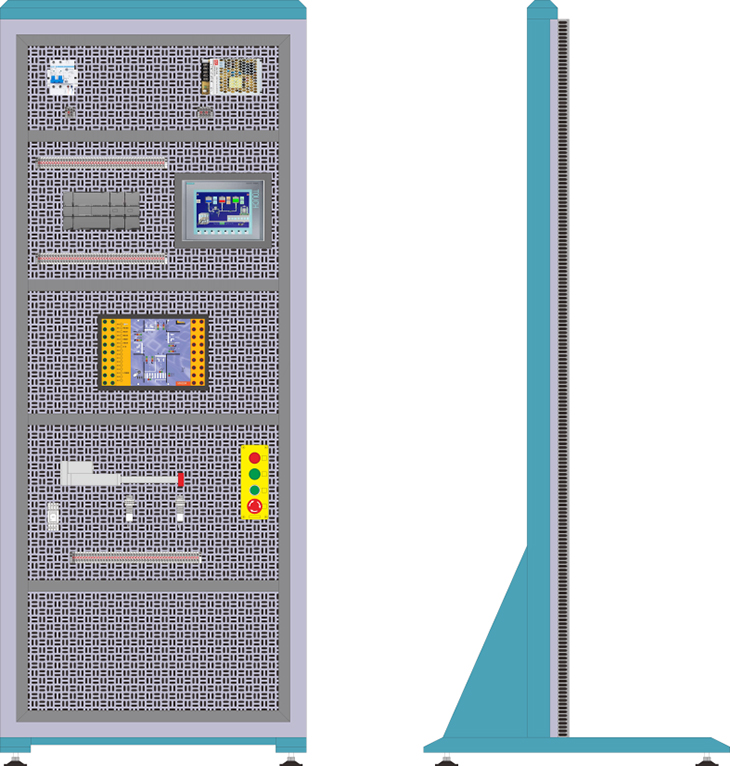

SBGYXL-818A工業網絡控制實訓裝置

一、產品概述

工業網絡控制實訓設備，做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。增加網絡控制與變頻器及伺服綜合控制，緊跟時代發展步伐與實際工業控制中的靈活運用。

二、主要設備構成

（1）邏輯控制單元

西門子S7-1200可編程控制器套件1套

1)控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 - 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB

2)模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA

3)模擬器模塊 8 POSITION

4)以太網電纜

5)工程組態軟件wincc（含授權）

6)數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器

電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A

7）所有I/O口均采用插接和端接兩種方式。

（2）數據可視化單元

采用西門子KTP700人機界面 KTP700BASIC PN

1）1個HMI基本型色彩 PN，基本面版，按鍵和觸摸操作，7" TFT 顯示屏， 65536 色，PROFINET 接口；

2）1個適用于10/100MBIT/S 的非管理型工業以太網交換機；

3）所有I/O口均采用插接和端接兩種方式。

（3）工業遠程IO單元

選用西門子新一代工業分布式遠程I/O系統ET200SP

1)1根標準安裝軌道, 長度: 483 mm

2)1個 Profinet Net網絡接口模塊

3)1個數字量輸入模塊 8輸入24VDC/0.5A

4)1個數字量輸出模塊 8輸出24VDC/0.5A

5)2個 RJ45總線適配器

2個底座單元，類型 A0, 2個分離的饋電終端 (數字量/模擬量） 24VDC/10A

6）所有I/O口均采用插接和端接兩種方式。

（4）外置輸入/輸出接口單元

1套提供與傳感器/執行器或者原有教學設備進行信號連接，以及與選配的桌面型分揀裝置和桌面水塔水位進行信號連接的平臺

1)8個數字量輸入快速連接口

2)8個數字量輸出快速連接口

3)6個 24VDC電源快速連接口

4）所有I/O口均采用插接和端接兩種方式。

（5）創意搭建控制對象

1套包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：

1)1個直流電機工業級升降器，電壓范圍：直流 DC 20.4 - 28.8 V，推桿最大行程：200mm，內部帶安全限位

2)1個電感式接近開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：1.5~15mm

3)1個反射式光電開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：>0.5m

4)1個急停開關，旋轉復位，常開/常閉可選

5)1個按鈕開關，自復位式，常開/常閉可選

6)2個指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一

7)1個中間繼電器，電壓范圍：直流 DC 20.4 - 28.8 V

1個微型直流電機。電壓范圍：直流 DC 20.4 - 28.8 V

8）所有I/O口均采用插接和端接兩種方式。

（6）邏輯編程控制對象

1套信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：

1)2個電壓表，測量AQ輸出電壓。

2)2個直滑電阻，提供0~12V 直流電壓信號。

3)8路開關和8路LED顯示。

配套教學使用的對象卡，包括：紅綠燈、沖壓機、流水燈、自動售貨機、機械手、天塔之光、洗衣機、自動門，采用通用底盒加卡片式設計，內置LED燈、開關、安全接插柱，所有I/O口均開放出來。

（7）運動控制對象

提供一套西門子伺服電機，西門子子伺服驅動器，支持多種通訊方式，配置一個以太網口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個

（8）變頻控制對象

提供西門子變頻器G120C一臺，功率0.37KW，電壓380V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，

（9）產品平臺尺寸

1套網孔式標準控制屏（臺式）：H2000*W800*D800

配套電腦桌，鋁型材鋼木結構。

（10）智能電源管理系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
