2025年4月15日汽車電工電子實訓設備

SBGYD-01N汽車電工電子實訓設備

一、概述

汽車電工電子實訓設備適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般汽車工程電工電子類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電子產品裝配、電子產品調試等實訓項目。新能源汽車電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

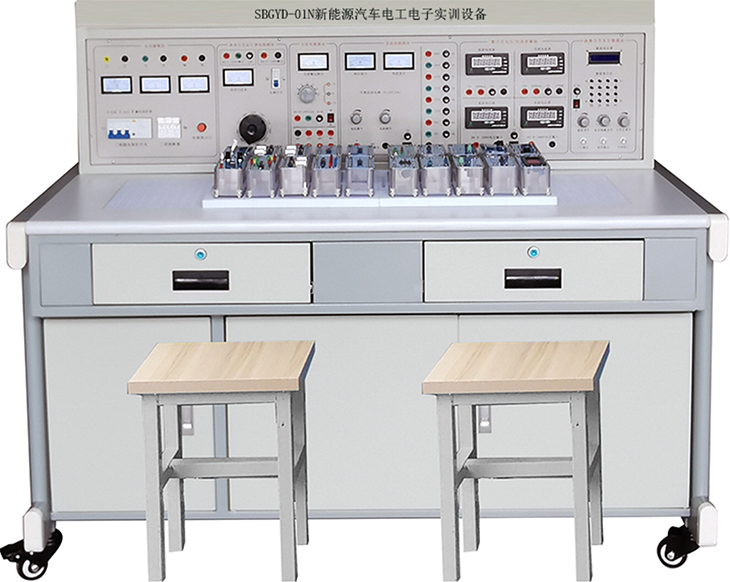

（新能源汽車電工電子實訓設備外形參考圖片）

二、新能源汽車電工電子實訓設備技術指標

（1）工作電源：三相四線 AC380V±10% 50Hz

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1400×700×1250mm

（3）整機功耗：≤700V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、實訓臺基本配置及功能

實訓裝置由實訓臺、電源控制屏、電工電子透明實訓模塊、實訓工具、實訓桌、實訓連接線等組成。

電源控制屏

（一）總電源模塊

（1）提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。

（2）提供三相380V轉AC220V（單相127V，采用安全隔離變壓器輸出）交流電源一組，電源輸出處設有3只交流0-250V指針式電壓表，用于監測輸出電源，電壓的輸出通過6只安全護套插座輸出。

（二）低壓交流電源

（1）低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。

（三）雙路穩流穩壓電源模塊

（1）二路輸出電壓均為0~30V，由多圈電位器連續調 節，具有預設式過流過載保護功能，輸出電流為 0-2.0A 可調，每路電源輸出有 0.5 級數字電流表、電壓表指示。

（2）固定直流電源包括±15V、±12V及±5V等六檔電源，帶有短路保護措施。

（四）多量程智能數字式電壓/電流表

1．智能交流電壓表1只:測量范圍：0-500V,六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

2．智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

3、智能直流電壓表1只:測量范圍：0-500V,六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

4、智能直流電流表1只：測量范圍：0-5A,六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

5、功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

（五）十進制可變電阻器1個

提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。

提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。

提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。

提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。

（六）提供函數信號發生器及頻率計1只，嵌入實驗臺子中

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~2MHz。

4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍50MHz。

（七）配套工具

數字式萬用表、模擬萬用表、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀等常用工具。

（八）實訓桌

實訓桌為鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。

（九）實訓模塊

實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

四、本設備可以完成的實訓項目

電工電子元件的認識

1.電阻的認識與測量。

2.電容的認識與測量。

3.二極管的認識與測量。

4.三極管的認識與測量。

5電感的認識與測量。

直流電路：

項目一、電氣儀表的使用和測量誤差的計算；

項目二、電路元件伏安特性的測繪；

項目三、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用；

項目四、電位、電壓的測定及電路電位圖的繪制；

項目五、基爾霍夫定律的驗證與應用；

項目六、常用供電電路特點和電子電路最大功率輸出條件的研究；

項目七、實際直流穩壓電源和直流穩流電源的研究；

項目八、疊加定理的驗證與應用―多信號疊加控制電路的研究；

項目九、戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究

交流電路：

項目十、電阻電感串聯電路（日光燈電路）的分析與研究；

項目十一、阻容移相電路的應用―調光臺燈電路的研究；

項目十二、交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究；

項目十三、 R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究；

項目十四、 R、L、C串聯諧振電路的；

項目十五、三相四線制負載電壓，電流的測量；

項目十六、三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定磁路自感、互感與變壓器；

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω	R01	1塊
	RX線繞電阻(5W)	200Ω
		100Ω
2	RJ金屬膜電阻(2W)	330Ω	R02	1塊
		470Ω
		510Ω
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
6	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
7	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
8	RJ金屬膜電阻( 1/2W)	100K	R17	1塊
		270K
		390K
		470K
9	CBB聚丙烯膜電容	4700 pF	C02	1塊
		0.01μF
		0.022μF
10	CBB聚丙烯膜電容	0.033μF	C03	1塊
		0.047μF
		0.1μF
11	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
12	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
13	CBB聚丙烯膜電容	0.5μF（450V AC）	C08	1塊
		1.0μF（450V AC）
14	CBB聚丙烯膜電容	2.0μF(450V AC)	C09	1塊
		4.0μF(450V AC)
15	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
16	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
17	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
18	WX線繞電位器（WX050）	100(5W)(去蓋)	RP1	1塊
19	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
20	線繞電感	電感L=30mH	L01	1塊
21	線繞電感	電感L=100mH	L02	1塊
22	熒光燈整流器	8W	L04	1塊
23	單向擊穿二極管(穩壓管)	1N4728A(3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
24	整流二極管	1N4007×4	VD1	1塊
25	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
26	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
27	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
28	儀表開關	KN32B	S1	1塊
29	按鈕開關	AN4	S2	1塊
30	鈕子開關	KNX1×2	S3	1塊
31	白熾燈座		HL1	4塊
32	熒光燈底座		HL2	2塊
33	啟輝器		HL3	1塊
34	熔斷絲		FU	1塊
35	電流表插座		SW	4塊
36	電位器	4.7K(WH5) ×2	AX2信號疊加控制單元	1塊
	電阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三極管	9013
37	保險絲	FU	AX5直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
38	穩壓管	1N4733A×2	AX6直流恒流源	1塊
	電阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	電位器	4K7(WH5)
	三極管	TIP42C
	散熱器	ST25×1
39	直流數字毫安表	0～2000mA	AC-A1直流數字毫安表	1塊
40	指針微安表	100μA	指針微安表	1塊
41	EI型殼式變壓器	24V/12V	T01	1塊
42	C型芯式變壓器	24V/12V	T02	1塊
43	R型芯式變壓器	24V/12V	T03	1塊
