[產品型號]：SBPLX-02B [產品名稱]：PLC可編程控制器、單片機開發應用及變頻調速綜合實訓裝置 [價 格]：元 [在線客服]：

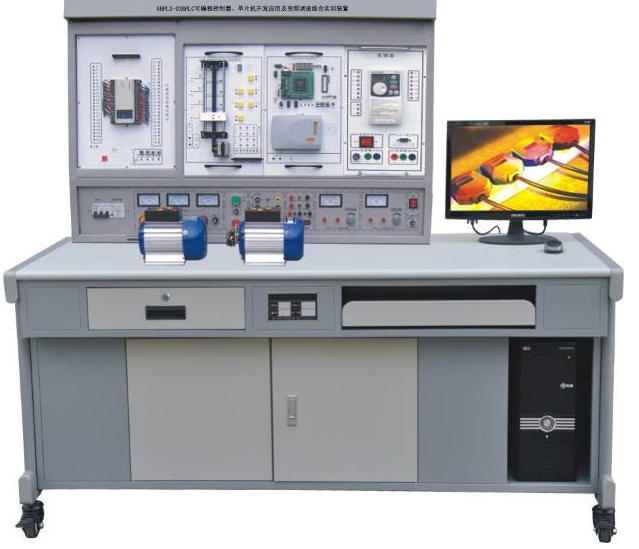

SBPLX-02BPLC可編程控制器、單片機開發應用及變頻調速綜合實訓裝置

一、概述

本裝置集單片機、變頻控制、PLC編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全。

單片機開發應用部分功能強大、實訓內容豐富，可完成單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等眾多項目訓練。PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控制訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。變頻器選用應用廣泛的三菱FR-S520變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有R485通信接口，可完成變頻調速技術課程的相關教學實訓。

二、特點

1．裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2．雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4．單片機實訓項目豐富，結構科學、合理。

5．采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

6．組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、裝置構成

（一）PLC部分

1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置

2．PLC可編程控制器實訓裝置(掛箱規格：40×24×6 cm3)

1）PLC001 交通信號燈PLC自動控制

2）PLC002 攪拌器的PLC自動控制

3）PLC003 LED數碼管顯示PLC自動控制

4）PLC004 四層電梯的PLC自動控制

5）PLC005 加工中心刀具庫選擇控制

6）PLC006 藝術彩燈造型的PLC控制

7）PLC007 電機的自動控制（實物）

8）PLC008 步進電機的PLC控制（實物）

9）PLC009 模擬發射塔

10）PLC010 自動送料裝車系統 11）PLC011 自動售貨機

12）PLC012 自動成型系統

13）PLC013 水塔自動供水系統

14）PLC014 郵件自動分揀系統

15）PLC015 自動洗衣機系統

16）PLC016 電鍍系統

17）PLC017 繼電器控制（一）

18）三相鼠籠電動機

19）基礎實驗裝置

3．PLC可編程控制器操作桌

4．編程應用軟件

5．PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

7．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8．電腦或手持編程器（用戶自備或代購）

（二）單片機部分

（1）開發系統組成：?jiǎn)纹瑱C(jī)仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

實驗儀機箱采用輕質鋁合金和高密度防火材料制作而成, 外型高雅氣派,箱體輕便、牢固、不變形，,絕緣安全性能好。

·插孔：

系統采用鎖緊式鍍金大孔座，既美觀大氣，又接觸可靠、方便實驗連接。

三、系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的DJ-208型51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（三）頻率調速部分：配備三菱FR-D720變頻器及相關接口附件。

（四）電機導軌及光電編碼器一套

（五）三相異步電動機180W 1臺

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：三菱FX3U-48MR（輸入24點，輸出24點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：170×70×158cm3

五、基本實驗項目

（一）PLC部分

1）與、或、非邏輯功能測試

3）跳轉、分支功能訓練

5）數據處理功能訓練

7）交通信號燈PLC自動控制

9）LED數碼官顯示PLC自動控制

11）加工中心刀具庫選擇控制

13）電機的自動控制

15）模擬電視發射塔實驗

17）自動售貨機

19）水塔自動供水控制系統

21）自動洗衣機控制系統模擬訓練

2）定時器、計數器功能測試

4）移位寄存器測試

6）微分、位操作測試

8）攪拌器的PLC自動控制

10）四層電梯的PLC自動控制

12）藝術彩燈造型的PLC控制

14）步進電機的PLC控制

16）自動送料裝車系統控制

18）自動成型訓練

20）郵件自動分揀

22）電鍍過程控制

23）三相鼠籠式異步電動機點動控制和自鎖控制(實物)

24）三相鼠籠式異步電動機聯動正反轉控制(實物)

25）三相鼠籠式異步電動機帶延時正反轉控制(實物)

26）三相鼠籠式異步電動機Y/△轉換起動控制(實物)

27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

名稱	型號	數量	單位
PLC主機	FX3U-48MR	1	臺
三菱通訊電纜	SC-09	1	條
通訊模塊	FX3U-485BD	1	塊
PLC實訓掛箱（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方，后蓋用工程塑料注塑一次成型，工藝先進）	交通信號燈的PLC控制	1	塊
	攪拌器的PLC自動控制	1	塊
	LED數碼管PLC控制	1	塊
	四層電梯的PLC控制	1	塊
	加工中心刀具庫選擇控制	1	塊
	藝術彩燈的PLC控制	1	塊
	電機的自動控制	1	塊
	步進電機的PLC控制	1	塊
	基礎實驗	1	塊
	水塔自動控制	1	塊
	洗衣機自動控制	1	塊
	郵件分檢系統	1	塊
	自動售貨機	1	塊
	自動成型系統	1	塊
	模擬電視發射塔	1	塊
	自動送料裝車系統	1	塊
	電鍍自控系統	1	塊
	交流接觸器實驗掛箱	1	塊
	變頻器實驗掛箱（D720）	1	塊
單片機掛箱	單片機實驗掛箱	1	套
電機導軌	220V 180W三相電機含編碼器	1	套
電機導軌	380V180W三相電機	1	臺
軟件	仿真教學軟件	1	套
	工控組態軟件
	演示板原程序及三菱編程軟件
學生桌	學生桌及實驗屏	1	套
說明書	PLC實驗指導上冊	1	冊
說明書	PLC實驗指導下冊	1	冊
連接線	紅色100CM Φ2	30	條
	黑色100CM Φ2	2	條
	系統排線 50P	1	條
	疊插式安全護套線	20	條
網線	每張桌子	4	米
