產品分類/Products

電機裝配與運行檢測實訓考核裝置,電機裝配實訓設備 > 產品中心 > 電機維修實訓平臺、電機電力電子實訓裝置 >

[產品型號]：SBZPJC-1 [產品名稱]：電機裝配與運行檢測實訓考核裝置 [價格]：元 [在線客服]：

SBZPJC-1型電機裝配與運行檢測實訓考核裝置

一、電機自動控制實訓考核裝置概述

電機自動控制實訓考核裝置、電機控制實訓考核裝置、電機裝配與運行檢測實訓考核裝置是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。

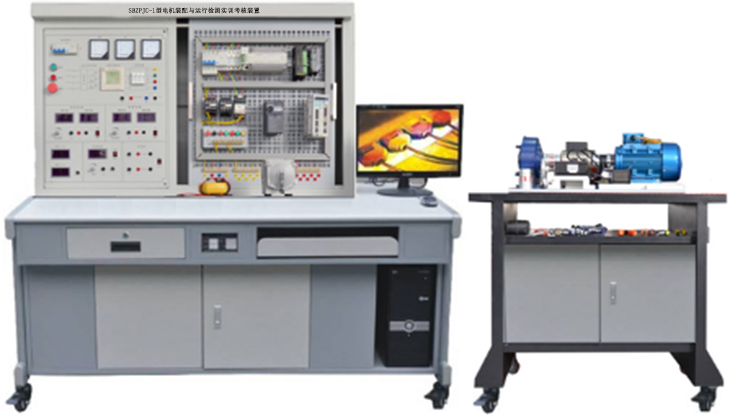

（設備外形參考圖片，具體可按客戶要求定做）

二、裝置特點

1、安全性強：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。

2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。

3、科學性強：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。

4、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。

5、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、整機功率：≤1 KVA

3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

4、、外形尺寸：展開：1850mm×700mm×1650mm（長×寬×高）

5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、結構功能特點

實訓裝置臺采用電源控制及采集

（一）電源控制操作箱

采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分

1、交流電源保護裝置

（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座

（2）短路保護采用專利技術，當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動

2、交流電源

（1）三相可調交流電源，通過6KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V�？烧{交流電源輸出處設有過流保護。

（2）輸出三相交流220V專用電源，供外部設備使用。

3、直流電源

（1）提供兩路可調直流電源為DC 30~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。

（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。

（3）0-1A穩流電源一組，用于對磁粉制動器控制。

4、測量儀表

（1）智能數字多功能交流儀表（一只）

液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。

（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。

（3）數顯直流電壓表（兩只）：

1）測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

（4）數顯直流電流表（兩只）：

1）測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

（5）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。

（5）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值

（6）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值

（二）電機機械載體

電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。主包含以下部件：

無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01

（三）安裝工具與輔助器材

包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。

（四）電機控制器件

包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器FX3U-32MT/ES-A、擴展模塊FX2N-16EYR、步進電機驅動器2M530、伺服驅動器SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2

序號	名稱	規格及參考型號	數量
1	電機裝配與運行檢測實訓裝置		1臺
2	電機裝配與運行檢測實訓裝置機械載體		1套
3	三相異步電動機	YS7124	1臺
4	磁粉制動器	20Nm	1臺
5	動態扭矩傳感器	20Nm	1臺
6	步進電機	2S56Q-02976	1臺
7	伺服電機	SGDV-2R8A01	1臺
8	無刷直流電機	92BL-5015H1-LK-B	1臺
9	直流他勵電動機	110SZ02A1	1臺
10	按鈕指示燈單元		1塊
11	變頻器	V100	1只
12	觸摸屏	6AV6 648-0BC11-3AX0	1臺
13	可編程控制器	FX3U-32MT/ES-A	1只
14	擴展模塊	FX2N-16EYR	1只
15	步進電機驅動器	2M530 V4.3	1只
16	伺服驅動器	SGDV-2R8A01A	1只
17	無刷直流電機驅動器	BL-2203C	1只
18	空氣開關3P	6A 3P	1只
19	熔斷器	RT18-32 3P	2只
20	熔斷器芯	R015 6A	6只
21	交流接觸器	CJX2-0910 220V	4只
22	熱繼電器	JR36-20 1.5-2.4A	1只
23	輔助觸頭組	F4-22	3只
24	輔助觸頭組	F5-T2 0.1S-30S	1只
25	輔助觸頭組	F5-D2 0.1S-30S	1只
26	接線端子	TB-1512	6只

1	工具箱		1只
2	一字螺絲刀	3×7.5mm	1把
3	十字螺絲刀	3寸	1把
4	一字螺絲刀		1把
5	十字螺絲刀	3×7.5mm	1把
6	自動剝線鉗		1把
7	斜口鉗		1把
8	尖嘴鉗	6寸	1把
9	壓線鉗	HS-06WF	1把
10	壓線鉗	HS-30J	1把
11	插針	QE1008	1000只
12	冷壓插子	SV 1.25-4	100只
13	游標卡尺	0-150mm	1把
14	橡皮錘		1把
15	兆歐表	ZC25-4	1只
16	鋼角尺		1把
17	內六角扳手	BM-C9	1套
18	銼刀(扁銼)	8寸	1把
19	鋼直尺	300mm	1把
20	開口扳手（呆扳手）	18-21	1把
21	活扳手	200*24 8"	1把
22	導軌C45	C45 20cm	3條
23	銅棒	32X160mm	1只
24	臺虎鉗	QT-100	1臺
