2025年3月7日工業傳感器實訓臺、工業傳感器實訓設備

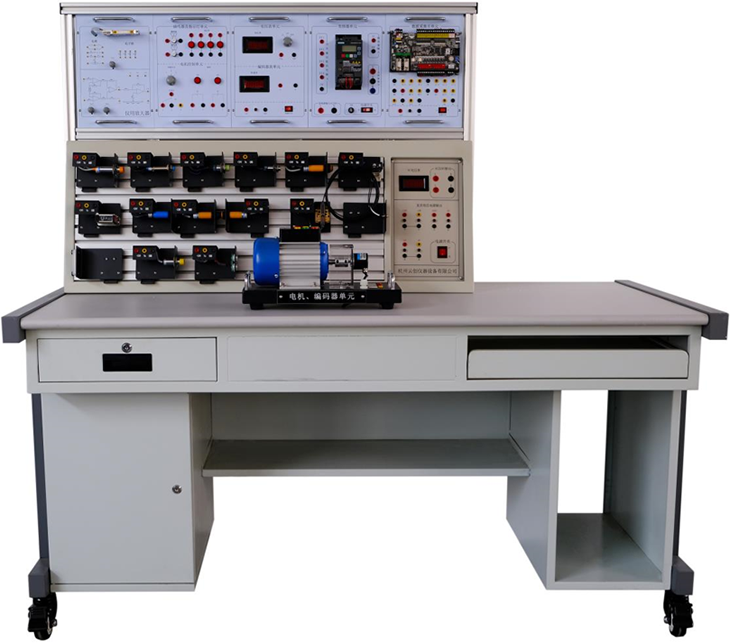

SB3000A工業傳感器實訓臺

一、概述

工業傳感器實訓臺是一個用于研究和應用工業傳感器的綜合實驗平臺。它結合了多種傳感器技術，旨在提供一個實際環境，讓學生和研究者能夠深入理解和應用工業傳感器的工作原理、性能特點以及在實際應用中的優化方法。工業傳感器應用綜合實驗裝置的意義在于提供一個實踐平臺，幫助學生和研究者將理論知識與實際應用相結合，提升他們的實踐能力和技術水平。同時，通過實驗裝置的研究和應用，還可以推動工業傳感器技術的創新和發展，為工業智能化和自動化水平的提高做出貢獻。

二、技術參數

1.輸入電源：AC220V±10%（單相三線）

2.傳感器實驗電源：DC24V

3.額定功率：<1000VA

4.轉動源：0～200轉/分（可調）

5.環境溫度：-10℃～40℃

6.相對濕度：≤85%

7.外形尺寸：1580*750*1700mm（臺體尺寸）

8.安全保護：漏電保護（動作電流30mA）過流保護，短路保護

9.單相電源插座、24V電源插座，漏電開關、保險管等

10.24VDC電源，以插座方式安裝，電源盒下方的接頭供電

11．220VAC電源，以2-3插座方式安裝

三、工業傳感器實訓設備組成及功能描述

1. 實訓臺

臺體包含基板為工業鋁型材結構，帶有25mm的槽間隙，保證可以在任何地方安裝任何傳感器實訓器件。

實驗臺尺寸：1600（長）×880（寬）×1700（高）

鋁合金面板尺寸：1200（長）×600（寬）

輸入電源：AC220V±10%（單相三線）

2.測試物件箱

包含光電、電容、電感、超聲波、等傳感器的檢測介質、快換卡座

3.光電傳感器 M18

型號：E3F-DS30C1 NPN輸出；檢測距離：0-30cm；回差距離：＜20%；標準檢測物體：10×10白畫紙；電源電壓：12-24VDC；靜耗電流：5mA以下；輸出電流：100-200mA（NPN）；采用自制快換卡座固定在臺體基板。

4.光電傳感器（漫反射型）

型號：E3JK-DS30M1；電源電壓： 12-24VDC；檢測距離：30cm；控制輸出：繼電器輸出；采用自制快換卡座固定在臺體基板。

5.光電傳感器（發射器）

型號：E3F-10DN1；測距離：5m；電源電壓：12-24VDC；消耗電力：1.5W以下；標準檢測物：直徑14.8mm以上的不透明物體；控制輸出：繼電器輸出；采用自制快換卡座固定在臺體基板。

6.光電傳感器（接收器）

型號：E3F-10L NPN輸出；測距離：5m；電源電壓：12-24VDC；消耗電力：1.5W以下；標準檢測物：直徑14.8mm以上的不透明物體；控制輸出：繼電器輸出；采用自制快換卡座固定在臺體基板。

7.鏡面反射式光電傳感器

型號：BMS2M-MDT NPN輸出；檢測距離：0.1-2m；電源電壓：12-24VDC；輸出：NPN集電極開路；采用自制快換卡座固定在臺體基板。

鏡面反射式光電傳感器配套單元；采用自制快換卡座固定在臺體基板。

8.光纖放大器

型號： E3X-A41 NPN輸出；電源電壓：12-24DC；消耗電流：40mA以下使用光源：紅色LED(調制)；控制輸出：NPN集電極開路輸出；采用自制快換卡座固定在臺體基板。

10.光纖傳感器（漫反）

型號：E32-DC200；光纖規格：Φ6；光纖電纜外徑：2.2mm；長度：2000；允許的靈活范圍：>30mm；最小探測距離:0.03mm；采用自制快換卡座固定在臺體基板。

11.電容式接近傳感器 M18

型號：CR18-8DN NPN輸出；探測距離：8mm+10%；標準檢測物：Ф30mm（鐵、銅、鋁、塑料）；額定電壓：12-24V；控制輸出：阻抗型負載200mA，感性負載100mA；采用自制快換卡座固定在臺體基板。

12.電容式接近傳感器 M12齊平式

型號：LJ12A3-4-Z/BX NPN輸出；探測距離：10mm+10%；標準檢測物：Ф30mm（鐵、銅、鋁、塑料）；額定電壓：DC12-24V；控制輸出：阻抗型負載：200mA，感性負載100mA；采用自制快換卡座固定在臺體基板。

13.電感式接近傳感器 M18外漏式

型號：PR18-8DN NPN輸出；檢測距離：5mm+10%；標準檢測物：Ф30mm（鐵、銅、鋁）；額定電壓：DC12-24VDC；控制輸出：NPN輸出.阻抗型負載：200mA，感性負載100mA；采用自制快換卡座固定在臺體基板。

14.電感式接近傳感器 M12

型號：PR12-2DN NPN輸出；檢測距離：2mm+10%；標準檢測物：Ф30mm（鐵、銅、鋁）；電源電壓：12-24VDC；控制輸出：NPN輸出，阻抗型負載：200mA，感性負載100mA；采用自制快換卡座固定在臺體基板。

16.模擬量超聲波傳感器

型號： US-016；工作電壓：DC5V；檢測距離：1m；測量范圍：0.2~3m；工作電流：＜100mA；控制輸出：0-5V；輸出速度：3次/秒；采用自制快換卡座固定在臺體基板。

17.模擬量電感傳感器

型號：BI10-M30-LIU ；電源電壓：5-30VDC；內部消耗電流：15mA；控制輸出：輸出0-15V；使用溫度范圍：-10-70℃；采用自制快換卡座固定在臺體基板。

18.測微頭支架及測微頭

19.光電編碼器的轉速測量單元

增量型光電編碼器：600線/圈；供電電源電壓：5-30VDC；內部消耗電流：15mA；控制輸出：輸出TTL信號；直流電機：供電12VDC對應2500的r/m，固定在臺體掛箱安裝架上。

20.指示和蜂鳴及電源單元

電源電壓：+24DC，+5DC，±15V，±4V；含三個指示燈，兩個蜂鳴器；蜂鳴器：24V 長鳴；；尺寸：298 mm X 202 mm X 80 mm；固定在臺體掛箱安裝架上。

21.應變模塊及儀用放大器

輸入電壓：±15VDC；±4VD；電子稱傳感器量程0-500g,誤差≦1%。固定在臺體掛箱安裝架上。

22.變頻器掛箱V20.功率0.4千瓦。

23. 三相異步電動機380V/Y Y/△

24.上位機硬件(PLC)

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，最大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力.

25.上位計算機組態軟件

應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南�？梢越M成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。

▲云服務平臺：每套傳感器實驗設備通過數據采集每個實驗課內容,可以與學生唯一綁定，實現過程控制參數的在線采集與云服務平臺的數據上傳；做完實驗時可以自動生成WORD文檔，自動生成實驗數據記錄表格，自動生成實驗曲線；教師機通過云服務平臺進行查看實驗內容，老師具有批改作業的功能， PPT可以實現共享等功能。（投標時提供登錄界面和學生管理系統界面）

26、▲主機監測單元：（本批設備一套）主機監測單元電路部分采用超薄可折疊導電材料技術，實時檢測主機多路運行狀況（4路以上），并且?guī)б壕э@示和報警顯示，主機檢測單元可反復折疊不損壞電路，支持手機無線采集數據。并且可以用手機APP讀寫數據.可以設置傳感器電壓輸出報警，提供實物圖，不滿足不得分。

27、3D仿真軟件（包括3D傳感器仿真系統和傳感器實驗教學視頻）提供12種傳感器的網絡教學資源包。

1、傳感器演示視頻，其中包含

（1）音輪式轉速傳感器

（2）電容式油量傳感器

（3）浮子式油量傳感器

（4）電感式壓力傳感器

（5）壓電式壓力傳感器

（6）感溫電阻

（7）熱電偶

（8）動態扭矩傳感器

（9）箔式金屬應變傳感器

（10）電渦流傳感器

（11）差動變壓器式位移傳感器

（12）擴散硅壓力傳感器

1、感器演示視頻，演示其中包含浮子式油量傳感器、音輪式轉速傳感器、電容式油量傳感器、浮子式油量傳感器、動態扭矩傳感器、差動變壓器式位移傳感器、浮子液位電阻式傳感器、電容式液位傳感器、的產品說明、零件展示、裝配、應用展示四個方面）

可在3D 虛擬仿真環境下進行理論學習與功能性驗證實驗。支持手機 APP 動態三維視圖包括鎖定軸向的平移、縮放及旋轉。包括 3D 環境下的系統設備的認知、原理結構認知、系統的認知；學生可以隨時隨地進行訪問和控制。

序號	名稱	規格或型號	單臺數量
1	工作臺	15807501700mm	1
2	電源、指示和蜂鳴單元	模塊掛箱	1
3	旋轉單元	模塊掛箱	1
4	上位機模塊	模塊掛箱	1
5	電子稱及儀用放大單元	模塊掛箱	1
6	測試物件		1
7	光纖傳感器（漫反）	E32-DC200 Φ6	1
8	光纖放大器	E3X-A41 NPN輸出	1
9	光電傳感器（發射器）	E3F-10L	1
10	光電傳感器（接收器）	E3F-10DN1 NPN輸出
11	光電傳感器（漫反射型）	E3JK-DS30M1 NPN輸出
12	鏡面反射式光電傳感器	BMS2M-MDT NPN輸出
13	鏡面反射式光電傳感器反射單元
14	光電傳感器 M18	E3F-DS30C1 NPN輸出	1
15	電感式接近傳感器 M12	PR12-2DN NPN輸出	1
16	電感式接近傳感器 M18外漏式	PR18-8DN NPN輸出
17	電容式接近傳感器 M18	CR18-8DN NPN輸出	1
18	電容式接近傳感器 M12	LJ12A3-4-Z/BX NPN輸出	1
19	模擬量超聲波傳感器	US-016	1
20	變頻器	變頻器掛箱V20.功率0.4千瓦。	1
21	三相異步電動機	380V/Y Y/△	1
22	轉速傳感器	增量型光電編碼器	1
23	數字萬用表		1
24	測量尺	1m	1
25	上位機軟件	光盤	1
26	實訓指導書		1
27	USB線		1
28	電源線	1.8m	1
29	測試線	頭對頭	1
30	標準PLC	本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，最大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力.	1
