2025年4月28日維修電工實訓考核裝置.維修電工實訓考核平臺

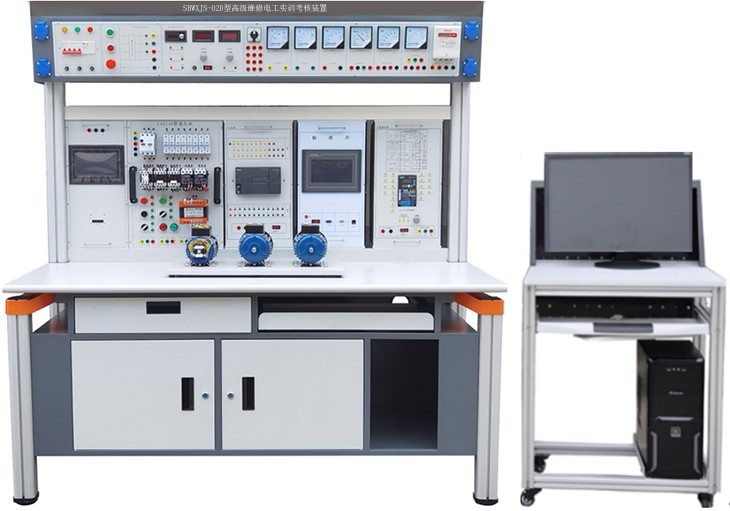

SBWXJS-02D維修電工實訓考核裝置

一、概述

維修電工實訓考核裝置、維修電工實訓考核平臺可用作職業技能鑒定部門電工上崗操作證考核，電氣設備安裝和電氣設備維修工種初級、中級技術等級鑒定，電氣設備安裝和電氣設備維修高級、技師技術等級的編程控制技術和變頻調速技術的培訓和考核。

二、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：160×68×160cm3

5.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器）。

6.電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性。

三、可實現實驗項目

（一）電氣控制及電機拖動實訓

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.三相異步電動機定子串電阻減壓啟動手動控制線路

5.三相異步電動機定子串電阻減壓啟動自動控制線路

6.Y-△啟動自動控制線路

7.用倒順開關的三相異步電動機正反轉控制

8.接觸器聯鎖的正反轉控制線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

10.雙重聯鎖的三相異步電動機正反轉控制線路

11.單向減壓啟動及反接制動控制線路

12.能耗制動的控制線路

13.三相異步電動機的順序控制

14.三相異步電動機的多地控制

15.工作臺自動往返控制線路

16.三相異步電動機手動控制線路

17.三相異步電動機自動起動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床電氣控制線路

20．電動葫蘆控制線路

21.接觸器控制雙速電動機的控制線路

22.時間繼電器控制雙速電機的控制線路

23.按定子電流原則加入勵磁的起動控制線路

24.電動機的能耗制動控制線路

25.直流電機啟動調速

26.并勵直流電動機電樞回路串電阻起動與調速

27.帶有能耗制動的反轉控制線路

28.勵磁反接制動的控制線路

（二）電工、電力電子

1.日光燈接線

2.單相整流裝置電路的組裝

3.并聯型硅穩壓管穩壓電路的組裝

4.串聯型晶體管穩壓電路的組裝

5.JS20單結晶體管時間繼電器

6.JSJ型晶體管時間繼電器7.接近開關

7.微音放大電路的測試

8.智力競賽搶答器

9.依靠漏電流觸發的簡易交流開關電路

10.家用調光臺燈電路技術綜合實訓

（三）PLC、變頻器綜合實訓

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控制應用實訓

4.數碼顯示控制

5.搶答器控制（優先級、數值運算，具有聲效功能）

6.天塔之光控制（閃爍、發射、流水型）

7.音樂噴泉控制（具有聲效功能）

8.十字路口交通燈控制

9.水塔水位控制

10.自動送料裝車系統控制

11.四節傳送帶控制

12.裝配流水線控制

13.多種液體混合裝置控制

14.自控成型機控制

15全自動洗衣機控制（具有聲效功能）

16.電鍍生產線控制

17.自控軋鋼機控制

18.郵件分揀機控制

19.自動售貨機控制

20.機械手控制

21.四層電梯控制（實物）

22.加工中心控制（實物）

（3）PLC實物控制實訓

1.步進電機運動控制

2.直流電機控制

3.溫度PID控制

（4）PLC高級技能實訓（設計、安裝、調試及檢修）

1.PLC控制的三相異步電動機正反轉控制

2.PLC控制的三相異步電動機Y/△啟動控制

3.PLC控制的三相異步電動機降壓啟動控制

4.PLC控制的三相異步電動機能耗制動控制

5.C620車床電氣控制線路

6.C6130車床電氣控制線路

7.電動葫蘆電氣控制線路

（5）PLC、觸摸屏、變頻器綜合應用技能實訓

1.變頻器功能參數設置與操作

2.變頻器報警與保護功能

3.外部端子點動控制

4.變頻器控制電機正反轉

5.多段速度選擇變頻調速

6.變頻器無級調速

7.基于外部模擬量（電壓/電流）控制方式的變頻調速

8.瞬時停電啟動控制

9.PID變頻調速控制

10.PLC控制變頻器外部端子的電機正反轉

11.PLC控制變頻器外部端子的電機運行時間控制

12.基于PLC數字量控制方式的多段速

13.基于PLC通信方式的變頻器開環調速

14.觸摸屏基本畫面編輯

15.觸摸屏與PLC通訊

16.觸摸屏與PLC綜合控制實訓

四、裝置的配備

(一) DW01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；集成無線實驗臺電源管理系統，通過10寸彩色中文觸控屏的手持無線系統管理器查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍>50m；控制能力>96臺。

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：

①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；

②設有單相調壓器一組，可得到交流0～250V可調電壓；

③控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4)直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4、整流二極管：IN5408四只

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜。

（三）實驗組件

1、電工實訓組件

序號	編號	控制對象實訓模塊	構成
1	DW-01	維修電工實訓組件（一）	裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。
2	DW-02	維修電工實訓組件（二）	裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）
3	DW-03	維修電工實訓組件（三）	裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。
4	DW-04	電工技能實訓組件（四）	裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。
5	DW-05	電工技能實訓組件（四）	兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻，（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）。

2．PLC自動控制模塊

序號	控制對象實訓模塊	實訓教學目標
1	PLC主機掛箱	西門子S7-1200 CPU1214 AC/DC/RLY集成數字量I/O（14路數字量輸入，10路數字量輸出）
2	PLC實訓掛箱1	搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
3	PLC實訓掛箱2	自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
4	PLC實訓掛箱3	機械手控制/自控成型機/加工中心
5	PLC實訓掛箱4	四層電梯/基礎實驗/中間繼電器
6	變頻器	配置西門子V20 0.37KW變頻器，帶有RS485通訊接口及BOP操作面板。

3．電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。

4．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	臺	1	材料：鋼木結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；實驗屏：用于掛置實訓單元掛板
2	電氣控制實訓單元掛箱及電機	塊	1	DW-01	維修電工實訓組件（一）
		塊	1	DW-02	維修電工實訓組件（二）
		塊	1	DW-03	維修電工實訓組件（三）
		塊	1	DW-05	維修電工實訓組件（四）
		臺	1	DJ01	三相鼠籠電動機AC380V（Y/△）帶離心開關
				DJ02	三相鼠籠電動機AC380V（Y/△）
				DJ03	雙速異步電動機AC380V（△/YY）
3	變頻器實訓掛箱	套	1	V20 0.37KW，帶有RS485通訊接口及BOP操作面板。
4	PLC主機掛箱	套	1	配S7-1200 CPU1214 AC/DC/RLY主機，集成數字量I/O（14路數字量輸入，10路數字量輸出）
5	PLC實訓掛箱	塊	1	搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
		塊	1	自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
		塊	1	機械手控制/自控成型機/加工中心
		塊	1	四層電梯/基礎實驗/中間繼電器
6	電機導軌及光碼盤測速系統	套	1	含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好
7	通訊編程電纜	根	2
8	觸摸屏	套	1	昆侖通態 10寸觸摸屏
9	PLC仿真實訓軟件	套	1	（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查（3）PLC編程訓練、PLC程序編寫測試等功能（4）實現PLC運行模擬，對錯誤程序進行檢查
10	工控組態軟件	套	1	MCGS
11	軟件	套	1	數字孿生仿真系統
12	電工連線	套	1	20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。
13	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個（S470PRO）；斜口鉗1把；便攜式示波器一臺。
14	配套教學資源	套	1	多媒體智能型維修電工仿真教學軟件（要求具有軟件著作權）
15	實驗說明書	套	1	指導學生實訓
